Ưu nhược điểm của miệng gió Linear nan T bạn nên biết

Đó cũng là lý do miệng gió Linear nan T ngày càng được sử dụng nhiều trong căn hộ cao cấp, khách sạn, biệt thự, trung tâm thương mại hay các văn phòng hiện đại. Không chỉ tạo nên vẻ ngoài tối giản và sang trọng, loại miệng gió này còn có khả năng phân phối luồng khí theo dạng tuyến tính, giúp giảm cảm giác gió thổi trực tiếp vào người nếu được thiết kế đúng.

Tuy nhiên, đây cũng là loại miệng gió dễ bị "thần thánh hóa". Nhiều người cho rằng chỉ cần thay miệng gió truyền thống bằng Linear nan T là hệ thống sẽ vận hành êm hơn, tiết kiệm điện hơn hoặc làm lạnh đều hơn. Thực tế hoàn toàn không đơn giản như vậy.

Hiệu quả của một miệng gió Linear nan T phụ thuộc đồng thời vào nhiều yếu tố như:

• Lưu lượng gió thiết kế (Airflow)

• Vận tốc gió tại mặt miệng (Face Velocity)

• Diện tích thông thoáng thực (Free Area)

• Tổn thất áp suất (Pressure Drop)

• Thiết kế Plenum Box

• Cách bố trí đường ống gió

• Chiều cao trần

• Khoảng cách thổi (Throw)

• Điều kiện nhiệt độ và độ ẩm của công trình

Điều này có nghĩa là hai công trình cùng sử dụng một mẫu miệng gió Linear nan T vẫn có thể cho trải nghiệm hoàn toàn khác nhau. Một hệ thống có thể vận hành rất êm, phân phối gió đồng đều và đạt hiệu quả cao, trong khi hệ thống còn lại lại phát sinh tiếng rít, làm lạnh không đều hoặc xuất hiện hiện tượng đọng sương.

Vì vậy, thay vì chỉ nhìn vào thiết kế bên ngoài, người thiết kế và chủ đầu tư cần đánh giá loại miệng gió này dưới góc độ kỹ thuật để biết khi nào nó thực sự là lựa chọn tối ưu và khi nào nên cân nhắc giải pháp khác.

---

Miệng gió Linear nan T là gì?

Cấu tạo của miệng gió Linear nan T

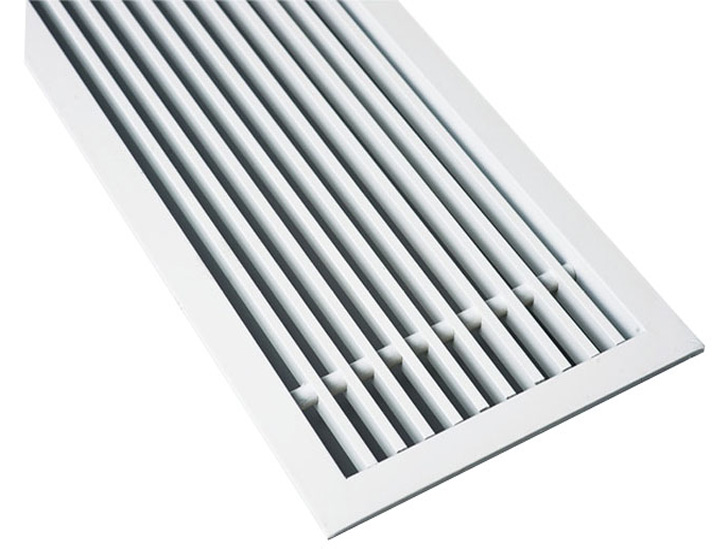

Miệng gió Linear nan T là một dạng Linear Grille được thiết kế với các nan nhôm chạy song song theo chiều dài. Điểm khác biệt nằm ở hình dạng của từng thanh nan: phần đầu nan được tạo thành hình chữ T, giúp che kín khe hở khi quan sát từ phía trước.

Nhờ cấu tạo này, người nhìn gần như chỉ thấy các đường thẳng liên tục thay vì nhìn xuyên vào bên trong hộp gió hoặc đường ống, tạo cảm giác trần hoặc tường được hoàn thiện liền mạch hơn.

Một bộ miệng gió Linear nan T thường bao gồm:

• Khung bao ngoài

• Hệ nan chữ T

• Hộp gió (Plenum Box) nếu sử dụng cho cấp gió

• Cổ nối với ống gió

• Van điều chỉnh lưu lượng (OBD) nếu cần cân bằng hệ thống

Trong đó, nan chữ T chỉ là phần nhìn thấy. Hiệu quả phân phối gió thực tế lại phụ thuộc nhiều hơn vào thiết kế của hộp gió và toàn bộ hệ thống phía sau.

Đây là điểm mà nhiều người thường bỏ qua khi lựa chọn sản phẩm.

---

Nguyên lý hoạt động

Miệng gió Linear nan T không tạo ra luồng gió mà chỉ đóng vai trò định hình và phân phối luồng không khí từ hệ thống HVAC ra môi trường.

Quá trình hoạt động diễn ra theo trình tự:

1. Không khí được quạt cấp đẩy vào hệ thống ống gió.

2. Không khí đi vào Plenum Box để giảm dao động áp suất và phân phối đều trên toàn chiều dài miệng gió.

3. Không khí thoát qua các khe giữa các nan chữ T.

4. Luồng gió tiếp tục lan truyền trong phòng theo hướng đã được thiết kế.

Nếu hộp gió được tính toán đúng, áp suất trong toàn bộ chiều dài miệng gió sẽ gần như đồng đều. Khi đó lưu lượng tại các vị trí đầu và cuối tuyến sẽ ít chênh lệch, giúp tránh hiện tượng đầu miệng gió thổi rất mạnh nhưng cuối tuyến gần như không có gió.

Ngược lại, nếu không sử dụng Plenum Box hoặc hộp gió quá nhỏ, sự phân bố áp suất sẽ không đồng đều. Đây là nguyên nhân phổ biến khiến nhiều công trình dù sử dụng Linear nan T vẫn gặp hiện tượng phân phối gió không đều.

---

Linear nan T có phải chỉ dùng để cấp gió?

Không.

Đây là một hiểu nhầm khá phổ biến.

Linear nan T có thể được sử dụng cho cả hai mục đích:

• Miệng cấp gió (Supply Air)

• Miệng hồi gió (Return Air)

Tuy nhiên, yêu cầu kỹ thuật của hai trường hợp hoàn toàn khác nhau.

Đối với miệng cấp gió, kỹ sư phải quan tâm đến:

• Hướng gió

• Khoảng cách thổi (Throw)

• Khả năng hòa trộn không khí

• Mức độ ồn

• Độ đồng đều lưu lượng

Trong khi đó, miệng hồi gió chủ yếu yêu cầu:

• Tổn thất áp suất thấp

• Diện tích hút đủ lớn

• Dễ vệ sinh

• Không gây tiếng hút gió

Do đó, cùng là Linear nan T nhưng cấu tạo phía sau và yêu cầu thiết kế có thể khác nhau đáng kể.

---

Vì sao Linear nan T được ưa chuộng trong công trình hiện đại?

Có ba nguyên nhân chính.

Thứ nhất là yếu tố kiến trúc.

Khác với miệng gió nan Z hoặc các loại grille truyền thống, Linear nan T tạo ra các đường thẳng kéo dài, rất phù hợp với phong cách tối giản (Minimalism) đang phổ biến trong thiết kế nội thất hiện nay.

Thứ hai là khả năng tùy biến.

Nhà sản xuất có thể gia công chiều dài theo yêu cầu, chia module hoặc kết hợp nhiều đoạn để tạo thành một tuyến dài hàng mét mà vẫn đảm bảo tính đồng nhất về hình thức.

Điều này đặc biệt hữu ích đối với:

• Sảnh khách sạn

• Showroom

• Biệt thự

• Văn phòng hạng A

• Trung tâm thương mại

Thứ ba là khả năng phân phối gió trên chiều dài lớn.

Thay vì tập trung toàn bộ lưu lượng tại một điểm, Linear nan T cho phép trải đều cửa thoát gió dọc theo tuyến dài, từ đó cải thiện cảm giác tiện nghi nếu hệ thống được thiết kế đúng.

Tuy nhiên, đây không phải là ưu điểm mặc định.

Nếu lưu lượng quá lớn nhưng diện tích thông thoáng quá nhỏ, vận tốc gió qua khe sẽ tăng mạnh, làm xuất hiện tiếng rít và giảm sự thoải mái của người sử dụng.

Điều này cho thấy thiết kế hệ thống luôn quan trọng hơn bản thân kiểu miệng gió.

---

Đánh giá miệng gió Linear nan T theo tiêu chí nào?

Đánh giá một miệng gió chỉ bằng hình thức hoặc giá bán là cách tiếp cận khá rủi ro. Trong thực tế, các kỹ sư HVAC thường xem xét đồng thời nhiều thông số kỹ thuật trước khi quyết định lựa chọn.

Hiệu quả phân phối gió

Đây là tiêu chí quan trọng nhất.

Mục tiêu của một miệng gió không phải là tạo ra vận tốc gió lớn, mà là đưa không khí đến đúng vị trí với mức độ đồng đều và thoải mái nhất.

Để đánh giá khả năng này cần xem xét:

• Lưu lượng gió thiết kế (m³/h hoặc L/s)

• Hình dạng tia gió

• Khoảng cách thổi (Throw Distance)

• Góc lan tỏa của luồng khí

• Khả năng hòa trộn với không khí trong phòng (Induction)

Một miệng gió có thể đạt lưu lượng rất lớn nhưng nếu tia gió quá ngắn hoặc rơi xuống sớm sẽ tạo vùng lạnh cục bộ, gây khó chịu cho người sử dụng.

Ngược lại, tia gió quá mạnh cũng có thể thổi trực tiếp vào khu vực làm việc hoặc nghỉ ngơi.

Do đó, phân phối gió tốt không đồng nghĩa với gió mạnh, mà là phân phối đúng vị trí với tốc độ phù hợp.

---

Diện tích thông thoáng (Free Area)

Đây là thông số thường bị bỏ qua nhưng lại ảnh hưởng trực tiếp đến hiệu quả vận hành.

Nhiều người chỉ nhìn vào kích thước bên ngoài, ví dụ:

• 1000 × 150 mm

• 1200 × 200 mm

Tuy nhiên, phần không khí thực sự đi qua chỉ là khoảng hở giữa các nan.

Thông số này được gọi là Free Area.

Nếu Free Area nhỏ:

• Vận tốc gió tăng

• Áp suất rơi tăng

• Tiếng ồn tăng

• Hiệu suất quạt giảm

Hai miệng gió có cùng kích thước phủ bì nhưng khác thiết kế nan hoàn toàn có thể có Free Area chênh lệch tới 20–30%.

Vì vậy, khi lựa chọn sản phẩm, nên yêu cầu nhà sản xuất cung cấp dữ liệu về diện tích thông thoáng thay vì chỉ dựa vào kích thước tổng thể.

---

Tổn thất áp suất (Pressure Drop)

Không khí đi qua bất kỳ miệng gió nào cũng sẽ tạo ra tổn thất áp suất.

Áp suất rơi càng lớn thì quạt càng phải làm việc nhiều hơn để duy trì cùng một lưu lượng.

Hệ quả là:

• Tiêu thụ điện tăng

• Độ ồn tăng

• Khó cân bằng hệ thống

• Giảm hiệu suất tổng thể của HVAC

Đây là lý do các catalogue kỹ thuật thường công bố biểu đồ Pressure Drop – Airflow để kỹ sư lựa chọn đúng kích thước theo lưu lượng thiết kế.

Nếu một miệng gió hoạt động ở vùng có áp suất rơi quá cao, việc thay đổi sang kích thước lớn hơn đôi khi mang lại hiệu quả tốt hơn nhiều so với việc tăng công suất quạt.

---

Độ ồn khi vận hành

Độ ồn của miệng gió không chỉ phụ thuộc vào bản thân sản phẩm mà còn phụ thuộc vào:

• Vận tốc gió qua khe

• Thiết kế hộp gió

• Chiều dài ống gió

• Số lượng cút chuyển hướng

• Áp suất tĩnh của quạt

• Van điều chỉnh lưu lượng

Đây là lý do cùng một mẫu Linear nan T có thể vận hành rất êm trong công trình này nhưng lại phát ra tiếng rít ở công trình khác.

Trong các dự án chuyên nghiệp, độ ồn thường được đánh giá thông qua Noise Criteria (NC) hoặc Sound Power Level, thay vì chỉ nhận xét cảm tính là "êm" hay "ồn".

Đối với không gian yêu cầu sự yên tĩnh như phòng ngủ, khách sạn hoặc phòng họp, việc kiểm soát chỉ số này đặc biệt quan trọng.

---

Vật liệu và chất lượng hoàn thiện

Linear nan T thường được sản xuất từ nhôm định hình do có ưu điểm:

• Trọng lượng nhẹ

• Độ cứng tốt

• Chống ăn mòn

• Dễ sơn hoàn thiện

Tuy nhiên, chất lượng giữa các nhà sản xuất có thể khác nhau đáng kể.

Một số yếu tố cần kiểm tra gồm:

• Độ dày vật liệu

• Độ chính xác khi gia công

• Chất lượng mối ghép

• Độ đồng đều lớp sơn tĩnh điện

• Khả năng chống cong vênh ở các module dài

Đối với các công trình ven biển hoặc môi trường có độ ẩm cao, lớp phủ bề mặt cũng cần được lựa chọn phù hợp để hạn chế hiện tượng oxy hóa theo thời gian.

---

Khả năng bảo trì và vệ sinh

Đây là tiêu chí thường chỉ được quan tâm sau khi công trình đưa vào sử dụng.

Nếu thiết kế không tính đến việc bảo trì ngay từ đầu, việc vệ sinh định kỳ sẽ rất khó khăn, đặc biệt đối với các tuyến Linear dài lắp sát trần.

Nên ưu tiên các mẫu:

• Có lõi tháo rời

• Dễ tiếp cận Plenum Box

• Có thể vệ sinh mà không phải tháo toàn bộ trần

• Dễ kiểm tra van cân bằng lưu lượng

Đối với miệng hồi gió, khả năng vệ sinh càng quan trọng vì bụi bẩn có xu hướng tích tụ nhiều hơn so với miệng cấp gió.

Một thiết kế đẹp nhưng khó bảo trì sẽ làm tăng đáng kể chi phí vận hành trong suốt vòng đời của công trình.

Ưu điểm nổi bật của miệng gió Linear nan T

Nếu chỉ nhìn từ bên ngoài, nhiều người sẽ cho rằng ưu điểm lớn nhất của miệng gió Linear nan T là tính thẩm mỹ. Điều này đúng nhưng chưa đủ.

Thực tế, loại miệng gió này được các đơn vị thiết kế HVAC lựa chọn không chỉ vì đẹp mà còn bởi khả năng giải quyết đồng thời nhiều yêu cầu kỹ thuật: phân phối không khí trên chiều dài lớn, giảm cảm giác gió thổi trực tiếp, linh hoạt theo kiến trúc và dễ tùy biến theo từng công trình.

Tuy nhiên, hầu hết các ưu điểm dưới đây không phải là đặc tính mặc định. Chúng chỉ phát huy khi lưu lượng gió, kích thước miệng, hộp gió (Plenum Box) và hệ thống ống gió được tính toán đúng ngay từ giai đoạn thiết kế.

Thẩm mỹ cao nhưng vẫn đảm bảo chức năng kỹ thuật

Đây là ưu điểm dễ nhận thấy nhất của Linear nan T.

Khác với các loại grille nan Z hoặc nan thẳng truyền thống, thiết kế chữ T giúp che gần như toàn bộ khoảng trống phía sau miệng gió. Khi nhìn từ dưới lên, người quan sát chỉ thấy các đường thẳng song song thay vì nhìn xuyên vào bên trong hộp gió hoặc đường ống.

Hiệu ứng này mang lại ba lợi ích.

Thứ nhất, hệ trần trở nên liền mạch hơn.

Trong các công trình hiện đại, kiến trúc sư thường muốn giảm tối đa số lượng chi tiết kỹ thuật lộ ra trên trần. Một miệng gió dạng khe dài sẽ ít phá vỡ bố cục thị giác hơn so với nhiều miệng gió hình vuông hoặc chữ nhật bố trí rời rạc.

Thứ hai, dễ đồng bộ với các đường nét kiến trúc.

Linear nan T có thể chạy song song với:

• khe đèn LED

• đường chỉ trần

• hốc rèm

• vách trang trí

• hệ lam gỗ

Nhờ đó, hệ thống điều hòa gần như "ẩn" vào kiến trúc thay vì trở thành một thiết bị riêng biệt.

Thứ ba, tăng giá trị hoàn thiện của công trình.

Đối với khách sạn, showroom, biệt thự hay văn phòng hạng A, tính thẩm mỹ không chỉ là yếu tố trang trí mà còn ảnh hưởng đến cảm nhận về chất lượng công trình.

Tuy nhiên, để đạt được hiệu quả này, yêu cầu gia công và lắp đặt phải rất chính xác.

Chỉ cần:

• trần không phẳng

• module bị lệch

• khe nối không đều

• màu sơn khác lô

thì toàn bộ ưu điểm về mặt thẩm mỹ sẽ giảm đáng kể.

Nói cách khác, Linear nan T đẹp nhờ độ chính xác, chứ không chỉ nhờ kiểu dáng.

---

Phân phối gió đồng đều hơn trên không gian rộng

Đây là lợi ích kỹ thuật quan trọng nhất của Linear nan T.

Ở các miệng gió truyền thống có kích thước nhỏ, toàn bộ lưu lượng thường tập trung tại một vị trí, khiến tia gió mạnh và phạm vi phân phối hạn chế.

Trong khi đó, Linear nan T trải lưu lượng trên một chiều dài lớn hơn.

Ví dụ:

Thay vì cấp 900 m³/h qua một miệng gió duy nhất dài 300 mm, hệ thống có thể phân phối cùng lưu lượng đó qua một tuyến Linear dài 1.500 mm.

Điều này mang lại ba tác động tích cực.

Giảm vận tốc cục bộ

Theo công thức:

V = Q / (A × 3600)

Trong đó:

• V là vận tốc gió (m/s)

• Q là lưu lượng (m³/h)

• A là diện tích thông thoáng (m²)

Khi diện tích thoát gió tăng, vận tốc trung bình tại mỗi vị trí sẽ giảm.

Đây là nguyên nhân khiến người sử dụng ít cảm thấy luồng gió thổi mạnh trực tiếp vào cơ thể.

Cải thiện khả năng hòa trộn không khí

Không khí lạnh sau khi thoát ra sẽ hòa trộn với không khí trong phòng.

Nếu tia gió được trải dài thay vì tập trung tại một điểm, quá trình hòa trộn diễn ra ổn định hơn.

Điều này giúp giảm hiện tượng:

• chỗ quá lạnh

• chỗ quá nóng

• nhiệt độ không đồng đều

đặc biệt trong phòng khách lớn hoặc văn phòng mở.

Giảm nguy cơ tạo "Dead Zone"

Dead Zone là vùng không khí lưu thông kém.

Đây là hiện tượng thường gặp khi chỉ sử dụng một miệng gió nhỏ cho không gian rộng.

Linear nan T giúp mở rộng phạm vi cấp gió nên khả năng xuất hiện vùng chết giảm đáng kể.

Tuy nhiên, cần lưu ý rằng điều này không xảy ra trong mọi trường hợp.

Nếu Plenum Box phân phối áp suất không đều, lưu lượng đầu tuyến sẽ luôn lớn hơn cuối tuyến.

Kết quả là:

• đầu tuyến gió mạnh

• cuối tuyến gió yếu

Dù chiều dài Linear rất lớn nhưng hiệu quả vẫn không đạt yêu cầu.

Đây là lỗi khá phổ biến trong nhiều công trình dân dụng.

---

Hỗ trợ khai thác hiệu ứng Coanda hiệu quả hơn

Đây là ưu điểm mà rất ít bài viết trên thị trường đề cập.

Khi gió lạnh thoát sát bề mặt trần với vận tốc phù hợp, tia gió có xu hướng bám theo mặt trần trước khi từ từ khuếch tán xuống khu vực sử dụng.

Hiện tượng này được gọi là Coanda Effect.

Lợi ích của hiệu ứng Coanda gồm:

• tăng khoảng cách thổi

• giảm cảm giác gió lạnh phả trực tiếp

• cải thiện độ đồng đều nhiệt độ

• tăng hiệu quả hòa trộn không khí

Linear nan T là một trong những loại miệng gió dễ khai thác hiệu ứng này vì tia gió được hình thành theo dạng tuyến tính.

Tuy nhiên, Coanda Effect chỉ phát huy khi đáp ứng đồng thời nhiều điều kiện:

• trần tương đối phẳng

• khoảng cách giữa miệng và trần nhỏ

• vận tốc đủ lớn để bám trần

• không bị cản bởi dầm hoặc hộp kỹ thuật

Nếu trần quá cao hoặc vận tốc quá thấp, tia gió sẽ rơi xuống sớm.

Ngược lại, nếu vận tốc quá lớn, người ngồi ngay dưới miệng gió vẫn có thể cảm thấy khó chịu.

Điều này cho thấy Coanda Effect không phải là ưu điểm "tự có" của Linear nan T mà là kết quả của thiết kế HVAC đúng.

---

Giảm nguy cơ phát sinh tiếng ồn khi lựa chọn đúng kích thước

Nhiều người cho rằng Linear nan T "ít ồn hơn" các loại miệng gió khác.

Thực tế, bản thân nan chữ T không làm giảm tiếng ồn.

Điều quyết định độ ồn là:

• vận tốc gió

• tổn thất áp suất

• mức độ nhiễu loạn dòng khí

Khi diện tích thông thoáng đủ lớn, cùng một lưu lượng sẽ tạo vận tốc nhỏ hơn.

Ví dụ:

Một lưu lượng 600 m³/h đi qua Free Area 0,03 m² sẽ tạo vận tốc khoảng 5,6 m/s.

Nếu Free Area tăng lên 0,05 m², vận tốc chỉ còn khoảng 3,3 m/s.

Sự khác biệt này ảnh hưởng trực tiếp đến:

• tiếng rít qua khe

• dao động áp suất

• mức công suất âm của miệng gió

Ngoài ra, khi vận tốc giảm, nguy cơ hình thành dòng chảy rối (Turbulent Flow) cũng giảm.

Đó là lý do các catalogue HVAC luôn công bố:

• Pressure Drop

• Airflow

• NC Level

thay vì chỉ ghi "vận hành êm".

Một sai lầm phổ biến là cố gắng giảm chi phí bằng cách chọn miệng gió nhỏ hơn yêu cầu.

Ban đầu hệ thống vẫn hoạt động bình thường.

Nhưng khi lưu lượng tăng vào mùa hè, tiếng rít sẽ xuất hiện do vận tốc vượt quá vùng thiết kế.

Đây là nguyên nhân nhiều người nhầm tưởng chất lượng miệng gió kém, trong khi vấn đề thực sự nằm ở khâu tính toán.

---

Linh hoạt trong thiết kế kiến trúc và thi công

Linear nan T có khả năng tùy biến rất cao.

Nhà sản xuất có thể thay đổi:

• chiều dài

• chiều rộng

• khoảng cách nan

• màu sơn

• kiểu khung

• vị trí cổ gió

• dạng module

để phù hợp với từng công trình.

Đây là ưu điểm rất lớn trong các dự án không có kích thước tiêu chuẩn.

Ví dụ:

Một hành lang dài 12 m không nhất thiết phải sử dụng một miệng gió duy nhất.

Hệ thống có thể chia thành:

• 4 module

• 6 module

• hoặc nhiều đoạn nhỏ

nhưng khi hoàn thiện vẫn tạo cảm giác là một tuyến liên tục.

Điều này giúp:

• dễ vận chuyển

• giảm cong vênh

• dễ thay thế từng đoạn

• giảm sai số thi công

Đây cũng là lý do Linear nan T thường được ưu tiên trong các công trình có yêu cầu kiến trúc cao.

---

Dễ kết hợp với hệ thống điều khiển lưu lượng

Một ưu điểm khác ít được nhắc tới là khả năng tích hợp với các thiết bị cân bằng gió.

Linear nan T có thể kết hợp với:

• Opposed Blade Damper (OBD)

• Volume Control Damper

• Plenum Box có tấm phân phối

• hệ thống VAV

Nhờ đó, kỹ sư có thể cân bằng lưu lượng chính xác hơn sau khi lắp đặt.

Điều này đặc biệt quan trọng trong các công trình lớn.

Ví dụ:

Một tầng văn phòng có hàng chục miệng gió.

Nếu không cân bằng lưu lượng:

• phòng gần quạt sẽ quá lạnh

• phòng cuối tuyến thiếu gió

Việc điều chỉnh OBD phía sau Linear nan T giúp phân phối lưu lượng đúng theo thiết kế mà không cần thay đổi toàn bộ hệ thống.

---

Có tuổi thọ cao khi sử dụng đúng môi trường

Phần lớn Linear nan T hiện nay được sản xuất bằng nhôm định hình.

So với thép thông thường, nhôm có nhiều ưu điểm:

• nhẹ

• chống gỉ

• ổn định kích thước

• ít biến dạng theo thời gian

Nếu được sơn tĩnh điện đúng quy trình và sử dụng trong môi trường trong nhà, tuổi thọ có thể kéo dài hàng chục năm mà gần như không ảnh hưởng đến chức năng.

Tuy nhiên, điều này không có nghĩa sản phẩm "không bao giờ hỏng".

Các yếu tố làm giảm tuổi thọ thường đến từ:

• môi trường ven biển

• hơi muối

• hóa chất

• nước ngưng liên tục

• va đập cơ học

• vệ sinh bằng hóa chất mạnh

Do đó, khi lựa chọn Linear nan T cho các môi trường đặc biệt, vật liệu và lớp phủ bề mặt cũng cần được xem xét ngay từ đầu.

---

Góp phần nâng cao hiệu quả vận hành của toàn hệ thống HVAC

Đây là lợi ích mang tính gián tiếp nhưng rất quan trọng.

Miệng gió không tạo ra công suất lạnh.

Miệng gió cũng không trực tiếp tiết kiệm điện.

Điều nó làm là giảm các tổn thất không cần thiết trong quá trình phân phối không khí.

Nếu lựa chọn đúng:

• Face Velocity phù hợp

• Pressure Drop thấp

• Throw đúng thiết kế

• Free Area đủ lớn

• lưu lượng cân bằng

thì:

• quạt không phải làm việc ở áp suất quá cao

• hệ thống dễ cân bằng hơn

• giảm hiện tượng overcooling

• giảm hiện tượng short-circuit airflow

• cải thiện hiệu quả phân phối nhiệt

Ngược lại, một miệng gió chọn sai kích thước có thể khiến toàn bộ hệ thống HVAC hoạt động ngoài vùng tối ưu, dù AHU hay FCU hoàn toàn đạt tiêu chuẩn thiết kế.

Đây là lý do các kỹ sư HVAC luôn coi miệng gió là một thành phần của hệ thống phân phối không khí, chứ không phải một chi tiết trang trí đơn thuần.

Hiểu đúng điều này sẽ giúp chủ đầu tư tránh được sai lầm phổ biến: đầu tư rất nhiều vào thiết bị trung tâm nhưng lại lựa chọn miệng gió chỉ dựa trên mẫu mã hoặc giá thành.

Nhược điểm và rủi ro cần lưu ý

Không có loại miệng gió nào phù hợp với mọi công trình. Linear nan T cũng vậy. Những ưu điểm về thẩm mỹ và khả năng phân phối gió chỉ thực sự phát huy khi được đặt trong một hệ thống HVAC được thiết kế đồng bộ.

Nếu lựa chọn hoặc thi công không đúng, chính những đặc điểm vốn được xem là lợi thế lại có thể trở thành nguyên nhân gây giảm hiệu quả vận hành, tăng chi phí và phát sinh nhiều vấn đề trong quá trình sử dụng.

Dưới đây là những hạn chế mà chủ đầu tư, đơn vị thiết kế và nhà thầu nên hiểu rõ trước khi quyết định lựa chọn.

Chi phí đầu tư cao hơn các loại miệng gió thông thường

Đây là nhược điểm đầu tiên mà hầu hết chủ đầu tư đều nhận thấy.

So với miệng gió nan Z hoặc grille tiêu chuẩn, Linear nan T thường có giá thành cao hơn do nhiều yếu tố:

• Gia công từ nhôm định hình có độ chính xác cao.

• Thiết kế nan chữ T phức tạp hơn.

• Yêu cầu cắt ghép theo kích thước riêng của từng công trình.

• Sơn hoàn thiện theo màu kiến trúc.

• Cần hộp gió (Plenum Box) được thiết kế đồng bộ.

Tuy nhiên, giá mua chỉ là một phần của tổng chi phí.

Một hệ thống Linear nan T thường kéo theo:

• Chi phí khảo sát hiện trạng.

• Chi phí sản xuất theo kích thước.

• Chi phí vận chuyển do chiều dài lớn.

• Chi phí lắp đặt chính xác.

• Chi phí cân bằng lưu lượng sau khi hoàn thành.

Nếu công trình không yêu cầu cao về kiến trúc, việc đầu tư vào Linear nan T có thể không mang lại giá trị tương xứng.

Yêu cầu thiết kế HVAC chính xác ngay từ đầu

Linear nan T là loại miệng gió "khó tính" hơn nhiều người tưởng.

Sai số vài milimet ở giai đoạn hoàn thiện trần có thể làm mất hoàn toàn tính thẩm mỹ.

Quan trọng hơn, sai số trong thiết kế HVAC còn ảnh hưởng trực tiếp đến hiệu quả phân phối gió.

Ví dụ:

Một miệng Linear dài 2.400 mm nhưng chỉ cấp khí từ một đầu.

Nếu Plenum Box không có kết cấu phân phối áp suất hợp lý, lưu lượng tại đầu tuyến luôn lớn hơn cuối tuyến.

Kết quả là:

• 500 mm đầu tiên gió rất mạnh.

• 500 mm cuối gần như không có gió.

Người sử dụng sẽ cảm nhận rõ sự chênh lệch dù toàn bộ miệng gió nhìn rất đẹp.

Đây là hiện tượng Static Pressure Imbalance - mất cân bằng áp suất trong hộp gió.

Nó không phải lỗi của miệng gió mà là lỗi của thiết kế hệ thống.

Dễ phát sinh tiếng rít khi chọn sai diện tích thông thoáng

Đây là lỗi rất phổ biến trên thực tế.

Nhiều đơn vị chỉ quan tâm đến kích thước mặt ngoài:

• 1000 × 150 mm

• 1200 × 150 mm

mà không kiểm tra:

• Free Area

• Face Velocity

• Neck Velocity

Khi lưu lượng lớn nhưng diện tích khe nhỏ, vận tốc gió tăng nhanh.

Lúc này dòng khí chuyển sang trạng thái nhiễu loạn mạnh hơn và tạo ra:

• tiếng rít

• tiếng ù

• dao động áp suất

• rung nhẹ tại các nan

Đặc biệt ở các công trình sử dụng quạt có áp suất tĩnh cao, hiện tượng này càng dễ xuất hiện.

Một sai lầm khác là cố giảm kích thước miệng gió để "đẹp" hơn theo yêu cầu kiến trúc.

Về mặt thẩm mỹ có thể đạt được.

Nhưng về mặt khí động học, vận tốc gió sẽ tăng lên đáng kể.

Đó là lý do nhiều công trình chỉ bắt đầu xuất hiện tiếng ồn sau vài tháng vận hành khi hệ thống hoạt động ở tải lớn.

Hiệu quả phân phối gió phụ thuộc nhiều vào Plenum Box

Không ít người cho rằng chỉ cần thay miệng gió là sẽ cải thiện khả năng phân phối không khí.

Thực tế, Plenum Box mới là thành phần quyết định.

Một Plenum Box tốt phải thực hiện đồng thời nhiều nhiệm vụ:

• Giảm dao động áp suất.

• Phân phối lưu lượng đều.

• Giảm xoáy dòng.

• Hạn chế dòng khí đập trực tiếp vào một vùng của miệng gió.

Nếu hộp gió quá nông hoặc cổ gió đặt lệch, luồng khí sẽ tập trung tại một khu vực thay vì phân bố trên toàn chiều dài.

Điều này dẫn đến:

• lưu lượng không đều

• tăng tiếng ồn

• giảm Throw

• giảm khả năng hòa trộn không khí

Đây là nguyên nhân khiến nhiều người đánh giá Linear nan T "không hiệu quả", trong khi vấn đề thực tế nằm ở thiết kế hộp gió.

Khó vệ sinh hơn nếu sử dụng loại nan cố định

Bụi luôn là vấn đề của mọi hệ thống HVAC.

Đối với Linear nan T, bụi thường bám:

• cạnh nan

• mặt dưới nan

• khe giữa các thanh

• hộp gió phía sau

Nếu lựa chọn loại nan cố định, việc tiếp cận để vệ sinh sẽ khó hơn đáng kể.

Trong nhiều công trình, để làm sạch phía sau miệng gió phải:

• tháo toàn bộ module

• tháo trần thạch cao

• tháo Plenum Box

Điều này làm tăng thời gian và chi phí bảo trì.

Đối với khu vực có lượng bụi lớn như:

• showroom mở cửa thường xuyên

• nhà hàng

• trung tâm thương mại

nên ưu tiên loại có lõi tháo rời để thuận tiện vệ sinh định kỳ.

Có nguy cơ đọng sương nếu kiểm soát nhiệt ẩm không tốt

Một hiểu nhầm khá phổ biến là:

Linear nan T dễ đọng sương hơn các loại miệng gió khác.

Thực tế không hoàn toàn đúng.

Nguyên nhân của hiện tượng ngưng tụ là do:

Nhiệt độ bề mặt kim loại thấp hơn nhiệt độ điểm sương của không khí.

Điều này xảy ra khi:

• gió cấp quá lạnh

• độ ẩm phòng quá cao

• cách nhiệt Plenum Box kém

• có rò rỉ hơi ẩm từ khoang trần

Linear nan T chỉ là nơi hiện tượng này biểu hiện rõ hơn vì bề mặt dài và dễ quan sát.

Do đó, thay miệng gió khác sẽ không giải quyết được nguyên nhân.

Muốn xử lý triệt để cần:

• cải thiện cách nhiệt

• giảm độ ẩm

• kiểm tra rò rỉ

• tối ưu nhiệt độ gió cấp

Không phù hợp với mọi loại công trình

Đây là điểm rất quan trọng.

Linear nan T không phải lựa chọn "cao cấp nhất" trong mọi trường hợp.

Ví dụ:

Nhà xưởng

Ưu tiên:

• lưu lượng lớn

• dễ thay thế

• chống va đập

Linear nan T không phải phương án tối ưu.

---

Tầng hầm

Yêu cầu chính:

• lưu lượng cao

• chi phí thấp

• dễ vệ sinh

Nan Z thường hợp lý hơn.

---

Khu vực ven biển

Nếu không sử dụng vật liệu và lớp phủ phù hợp, nguy cơ ăn mòn sẽ cao hơn.

---

Phòng sạch

Khả năng phân phối khí phải đáp ứng tiêu chuẩn ISO về Cleanroom.

Nhiều trường hợp HEPA Terminal hoặc Laminar Diffuser sẽ phù hợp hơn.

Điều này cho thấy việc lựa chọn miệng gió luôn phải dựa trên mục tiêu vận hành của công trình, không phải chỉ dựa trên hình thức.

---

Cách chọn và sử dụng miệng gió Linear nan T để phát huy tối đa hiệu quả

Sau khi hiểu rõ ưu và nhược điểm, câu hỏi quan trọng nhất là:

Làm thế nào để khai thác hết ưu điểm của Linear nan T?

Thực tế, hiệu quả của loại miệng gió này phụ thuộc nhiều hơn vào cách lựa chọn và thiết kế hệ thống thay vì bản thân sản phẩm.

Xác định đúng lưu lượng gió ngay từ đầu

Đây là bước quan trọng nhất.

Không nên chọn kích thước Linear theo:

• diện tích phòng

• cảm tính

• kích thước kiến trúc

Lưu lượng phải được tính từ:

• tải lạnh

• số người sử dụng

• mục đích thông gió

• tiêu chuẩn thiết kế HVAC

Sau đó mới lựa chọn kích thước miệng dựa trên:

• Free Area

• Face Velocity

• Throw

• Pressure Drop

Làm ngược quy trình là nguyên nhân phổ biến dẫn đến hệ thống hoạt động không hiệu quả.

Không đánh giá chỉ dựa vào kích thước bên ngoài

Hai miệng gió cùng kích thước 1200 × 150 mm có thể có Free Area hoàn toàn khác nhau.

Điều này phụ thuộc vào:

• khoảng cách nan

• chiều rộng nan

• thiết kế chữ T

• độ dày khung

Vì vậy, khi so sánh sản phẩm nên yêu cầu nhà sản xuất cung cấp:

• Free Area

• bảng lưu lượng

• Pressure Drop

• NC Rating

để có cơ sở đánh giá khách quan.

Thiết kế Plenum Box đúng kỹ thuật

Một Plenum Box tốt cần:

• đủ chiều sâu

• phân phối áp đều

• có vị trí cổ gió hợp lý

• giảm xoáy khí

Đối với Linear dài, nhiều kỹ sư còn sử dụng:

• tấm hướng dòng

• vách chia áp

• nhiều cổ gió

để lưu lượng đầu và cuối tuyến đồng đều hơn.

Đây là khoản đầu tư nhỏ nhưng mang lại hiệu quả rất lớn.

Kiểm soát vận tốc gió

Không nên cố gắng đưa toàn bộ lưu lượng qua một khe quá nhỏ.

Khi Face Velocity tăng quá cao sẽ kéo theo:

• tăng độ ồn

• tăng áp suất rơi

• giảm độ thoải mái

• giảm Throw hiệu quả

Một miệng gió lớn hơn đôi khi mang lại hiệu quả tốt hơn nhiều so với việc tăng tốc độ quạt.

Bảo trì định kỳ

Nên vệ sinh:

• mặt nan

• hộp gió

• van OBD

• khu vực kết nối

theo chu kỳ phù hợp với môi trường sử dụng.

Việc bảo trì định kỳ giúp:

• duy trì lưu lượng

• giảm áp suất rơi

• hạn chế bụi

• kéo dài tuổi thọ hệ thống

Bỏ qua bước này sẽ khiến hiệu quả của cả hệ thống HVAC giảm theo thời gian dù thiết kế ban đầu hoàn toàn chính xác.

Khi nào nên dùng miệng gió Linear nan T và khi nào nên tránh?

Một trong những sai lầm phổ biến nhất khi lựa chọn miệng gió là đánh giá sản phẩm theo tư duy "loại nào đẹp hơn" thay vì "loại nào phù hợp với đặc điểm công trình".

Trên thực tế, không có loại miệng gió nào tốt nhất cho mọi dự án. Một sản phẩm được đánh giá rất cao trong khách sạn 5 sao chưa chắc đã là lựa chọn hợp lý cho nhà xưởng hoặc tầng hầm.

Vì vậy, thay vì hỏi "Linear nan T có tốt không?", câu hỏi đúng hơn là:

"Linear nan T có phù hợp với điều kiện vận hành của công trình này hay không?"

Dưới đây là những trường hợp nên và không nên sử dụng.

Công trình cao cấp ưu tiên tính thẩm mỹ

Đây là môi trường mà Linear nan T phát huy giá trị rõ ràng nhất.

Các công trình như:

• Biệt thự

• Khách sạn

• Resort

• Showroom

• Trung tâm thương mại

• Văn phòng hạng A

• Căn hộ cao cấp

đều có điểm chung là yêu cầu hệ thống HVAC phải hòa vào thiết kế nội thất thay vì trở thành một chi tiết kỹ thuật nổi bật.

Nhờ các đường nan chạy liên tục, Linear nan T tạo cảm giác liền mạch với:

• khe đèn LED

• trần thạch cao

• lam trang trí

• hốc rèm

• vách ốp

Điều này giúp tổng thể không gian tinh gọn và sang trọng hơn.

Tuy nhiên, nếu lựa chọn cho các công trình này, nên đầu tư đồng bộ từ:

• thiết kế HVAC

• Plenum Box

• chi tiết lắp đặt

• xử lý khe nối

Nếu chỉ thay đổi riêng miệng gió nhưng vẫn giữ hệ thống cũ, hiệu quả đạt được sẽ rất hạn chế.

---

Không gian rộng cần phân phối gió đều

Linear nan T phù hợp với những khu vực có chiều ngang hoặc chiều dài lớn, ví dụ:

• phòng khách mở

• văn phòng không gian mở (Open Office)

• sảnh tiếp tân

• hành lang khách sạn

• khu vực chờ

Lý do là lưu lượng được phân bố trên chiều dài lớn thay vì tập trung vào một điểm.

Điều này giúp:

• giảm vùng quá lạnh

• giảm vùng thiếu gió

• cải thiện độ đồng đều nhiệt độ

• giảm hiện tượng người ngồi ngay dưới miệng gió bị lạnh trực tiếp

Đặc biệt, ở những không gian sử dụng trần cao từ khoảng 2,8 m trở lên, việc khai thác hiệu ứng Coanda sẽ hiệu quả hơn nếu hướng gió và vận tốc được tính toán phù hợp.

---

Công trình có yêu cầu đồng bộ kiến trúc

Đối với các dự án được thiết kế theo phong cách Minimalism hoặc Contemporary, Linear nan T thường được lựa chọn ngay từ giai đoạn triển khai kiến trúc.

Lúc này, miệng gió không còn là thiết bị HVAC đơn thuần mà trở thành một phần của ngôn ngữ thiết kế.

Ví dụ:

• chạy xuyên suốt theo khe đèn

• chạy dọc cửa kính

• chạy theo hốc rèm

• chạy theo hành lang

Đây là ưu điểm mà rất ít loại miệng gió truyền thống có thể đạt được.

Tuy nhiên, điều này cũng đồng nghĩa với việc mọi sai số thi công đều rất dễ bị nhìn thấy.

---

Hệ thống HVAC được thiết kế ngay từ đầu

Linear nan T phát huy hiệu quả tốt nhất khi:

• kiến trúc

• kết cấu

• MEP

• HVAC

được phối hợp ngay từ giai đoạn thiết kế.

Khi đó kỹ sư có đủ không gian để:

• bố trí Plenum Box

• lựa chọn chiều sâu hộp gió

• cân bằng lưu lượng

• xử lý áp suất

• bố trí cửa bảo trì

Nếu công trình đã hoàn thiện và chỉ thay thế miệng gió cũ bằng Linear nan T, khả năng đạt được hiệu quả như mong muốn sẽ thấp hơn nhiều.

---

Khi nào không nên sử dụng?

Không phải công trình nào cũng cần Linear nan T.

Trong nhiều trường hợp, lựa chọn loại miệng gió đơn giản hơn lại mang đến hiệu quả kinh tế và vận hành tốt hơn.

Ví dụ:

Nhà xưởng

Điều quan trọng nhất là:

• lưu lượng lớn

• độ bền

• chi phí thấp

• dễ thay thế

Thẩm mỹ gần như không phải yếu tố quyết định.

Linear nan T sẽ làm tăng chi phí nhưng không tạo thêm nhiều giá trị.

---

Tầng hầm

Môi trường tầng hầm thường có:

• bụi

• khí thải

• độ ẩm cao

• yêu cầu bảo trì thường xuyên

Các loại nan Z hoặc Egg Crate thường thuận tiện hơn trong quá trình vệ sinh.

---

Phòng kỹ thuật

Đây là khu vực mà hiệu suất vận hành được ưu tiên hơn hình thức.

Một miệng gió có Free Area lớn sẽ hiệu quả hơn so với một sản phẩm có thiết kế đẹp nhưng diện tích thông thoáng nhỏ.

---

Môi trường ăn mòn

Các công trình:

• ven biển

• khu công nghiệp hóa chất

• nhà máy chế biến

cần cân nhắc vật liệu và lớp phủ rất kỹ.

Nếu sử dụng nhôm sơn thông thường trong môi trường có hơi muối hoặc hóa chất, tuổi thọ sẽ giảm đáng kể.

---

Công trình cải tạo

Nếu:

• chiều cao trần thấp

• không còn không gian cho Plenum Box

• hệ thống ống gió cũ không phù hợp

việc thay sang Linear nan T đôi khi còn làm giảm hiệu quả vận hành.

---

So sánh miệng gió Linear nan T, Linear nan Z và Slot Diffuser

Đây là ba loại miệng gió thường bị đặt lên bàn cân vì đều có thể sử dụng trong hệ thống điều hòa trung tâm.

Tuy nhiên, xét về nguyên lý hoạt động, đây là ba giải pháp khác nhau.

So sánh về cấu tạo

Linear nan T sử dụng các thanh nan chữ T nhằm che khe nhìn và tạo mặt phẳng liền mạch.

Linear nan Z sử dụng các nan nghiêng theo góc cố định hoặc điều chỉnh được để định hướng luồng khí.

Trong khi đó, Slot Diffuser gần như không sử dụng nan lộ ra ngoài mà tạo thành một khe dài hẹp, bên trong có các cánh điều hướng hoặc deflector.

Điều này tạo ra sự khác biệt lớn về đặc tính khí động học.

---

Khả năng phân phối gió

Linear nan T tập trung vào việc tạo luồng khí trải dài và đồng đều.

Linear nan Z có xu hướng điều hướng tia gió rõ ràng hơn nhờ góc nghiêng của nan.

Slot Diffuser lại nổi bật ở khả năng tạo tia gió dài, bám trần tốt và có tỷ lệ hòa trộn (Induction Ratio) cao nếu được thiết kế đúng.

Đó là lý do Slot Diffuser thường xuất hiện trong:

• văn phòng cao cấp

• sân bay

• trung tâm hội nghị

• khách sạn quốc tế

Tuy nhiên, để đạt hiệu quả này cần Plenum Box được thiết kế rất chính xác.

---

Hiệu quả khí động học

Nếu so sánh trong cùng điều kiện lưu lượng, có thể khái quát như sau:

Linear nan T:

• phân phối mềm hơn

• dễ tạo cảm giác dễ chịu

• phù hợp khu vực sinh hoạt

Linear nan Z:

• định hướng tốt hơn

• Free Area thường lớn hơn

• tổn thất áp suất thấp hơn ở nhiều model

Slot Diffuser:

• Throw lớn

• Induction cao

• dễ khai thác Coanda Effect

• yêu cầu kỹ thuật cao hơn

Điều này cho thấy mỗi loại đều có ưu điểm riêng.

---

Độ khó trong thiết kế

Linear nan Z là loại dễ thiết kế nhất.

Kích thước tiêu chuẩn phong phú.

Không yêu cầu quá nhiều về Plenum Box.

Linear nan T yêu cầu cao hơn.

Cần tính toán:

• chiều dài

• chia module

• cân bằng lưu lượng

• Free Area

• Face Velocity

Slot Diffuser khó nhất.

Kỹ sư phải kiểm soát:

• Throw

• Induction

• Coanda

• Deflector

• khoảng cách khe

• số slot

• lưu lượng từng slot

Do đó, chi phí thiết kế và thi công cũng cao hơn.

---

Chi phí đầu tư

Nếu xét tổng chi phí vòng đời:

Linear nan Z thường là lựa chọn kinh tế nhất.

Linear nan T ở mức trung bình đến cao.

Slot Diffuser có chi phí cao nhất do:

• profile phức tạp

• yêu cầu kỹ thuật cao

• Plenum Box chuyên dụng

• thi công khó hơn

Tuy nhiên, chi phí ban đầu không phản ánh toàn bộ giá trị.

Một công trình khách sạn hoặc văn phòng hạng A hoàn toàn có thể lựa chọn Slot hoặc Linear nan T vì giá trị kiến trúc mang lại lớn hơn nhiều phần chênh lệch chi phí.

---

Khả năng bảo trì

Linear nan Z thường dễ tháo và vệ sinh nhất.

Linear nan T phụ thuộc vào thiết kế lõi tháo rời.

Slot Diffuser thường khó tiếp cận hơn nếu được tích hợp hoàn toàn vào hệ trần.

Đây là yếu tố nên được tính đến ngay từ giai đoạn thiết kế vì chi phí bảo trì sẽ kéo dài trong suốt vòng đời công trình.

---

Nên chọn loại nào?

Không nên lựa chọn theo suy nghĩ:

"Loại nào đắt hơn thì tốt hơn."

Thay vào đó, hãy xác định mục tiêu của công trình.

Nếu ưu tiên:

• giá thành

• dễ thay thế

• lưu lượng lớn

→ Linear nan Z thường phù hợp hơn.

Nếu ưu tiên:

• thẩm mỹ

• nội thất cao cấp

• luồng gió mềm

• kiến trúc đồng bộ

→ Linear nan T là lựa chọn cân bằng.

Nếu ưu tiên:

• kiến trúc tối giản

• hiệu quả phân phối khí cao

• yêu cầu kỹ thuật chuyên nghiệp

→ Slot Diffuser là giải pháp đáng cân nhắc.

---

Việc lựa chọn miệng gió không nên bắt đầu từ câu hỏi "loại nào đẹp hơn?" mà nên bắt đầu từ "hệ thống HVAC cần đạt điều gì?".

Linear nan T là giải pháp rất tốt cho các công trình hiện đại nhờ khả năng kết hợp giữa tính thẩm mỹ và hiệu quả phân phối không khí. Tuy nhiên, hiệu quả đó chỉ đạt được khi toàn bộ hệ thống – từ lưu lượng thiết kế, kích thước miệng gió, Free Area, Plenum Box đến quá trình cân bằng lưu lượng – được tính toán đồng bộ.

Ngược lại, nếu lựa chọn chỉ dựa trên hình thức, bỏ qua các thông số như Face Velocity, Pressure Drop hay Throw Distance, ngay cả một sản phẩm chất lượng cao cũng có thể gây tiếng ồn, phân phối gió không đều và làm giảm trải nghiệm sử dụng.

Vì vậy, trước khi quyết định sử dụng Linear nan T, hãy đánh giá đồng thời đặc điểm công trình, mục tiêu vận hành, yêu cầu kiến trúc và năng lực của đơn vị thiết kế HVAC. Khi được áp dụng đúng bối cảnh, đây không chỉ là một miệng gió đẹp mà còn là một giải pháp giúp hệ thống điều hòa vận hành ổn định, hiệu quả và bền vững trong nhiều năm.
