Miệng gió linear là gì?

Trong hệ thống thông gió – điều hòa không khí (HVAC), các bộ phận phân phối khí đóng vai trò then chốt để đảm bảo luồng không khí lưu thông hiệu quả. Trong số đó, miệng gió linear nổi bật nhờ thiết kế tinh giản, khả năng phân phối gió đều và tính thẩm mỹ cao, rất phổ biến tại các công trình hiện đại như khách sạn, văn phòng, trung tâm thương mại.

Định nghĩa miệng gió linear

Miệng gió linear (còn gọi là linear bar grille hoặc linear slot diffuser) là loại cửa gió dạng thanh dài, cấu tạo bởi các nan song song hoặc khe dài, thường dùng để cấp hoặc hồi không khí trong hệ thống HVAC. Nó được thiết kế để lắp đặt ẩn trong trần hoặc tường, tạo ra dòng khí lan tỏa đều, hạn chế tiếng ồn và tối ưu không gian nội thất.

Mở rộng khái niệm và ý nghĩa

Khác với các loại cửa gió truyền thống, miệng gió linear không chỉ là thiết bị phân phối khí mà còn đóng vai trò trang trí, đồng bộ với thiết kế kiến trúc hiện đại. Tùy theo mục đích sử dụng, nó có thể dùng để cấp gió (linear supply grille) hoặc hồi gió (linear return grille), với hướng gió có thể điều chỉnh bằng các nan hoặc định sẵn theo thiết kế khe.

Miệng gió linear thường có hai dạng chính:

• Dạng nan cố định (linear bar grille): Các nan không thay đổi hướng, cho phân phối gió ổn định
• Dạng khe (linear slot diffuser): Có nhiều slot (khe) – thường từ 1 đến 4, có thể tích hợp damper điều chỉnh lưu lượng

Thuật ngữ "miệng gió nan T" là cách gọi phổ biến trong thi công, chỉ dòng sản phẩm có nan ngang (giống chữ T) cố định. Trong khi đó, linear slot diffuser là thuật ngữ quốc tế thường dùng trong thiết kế HVAC tiêu chuẩn ASHRAE và châu Âu.

Cấu tạo và nguyên lý hoạt động của miệng gió linear

Nếu bạn chỉ nhìn vào một miệng gió linear được lắp gọn gàng trên trần thạch cao, có thể bạn sẽ thắc mắc: Nó hoạt động như thế nào? Được làm từ gì? Và có bao nhiêu loại khác nhau? Phần này sẽ giúp bạn giải mã từng bộ phận cấu thành nên thiết bị tưởng như đơn giản nhưng lại đầy tính kỹ thuật này.

Khung viền và chất liệu cấu tạo

Khung miệng gió thường được chế tạo từ nhôm định hình, thép mạ kẽm, hoặc inox, tùy theo điều kiện sử dụng (trong nhà, ngoài trời, môi trường ăn mòn…). Bề mặt được sơn tĩnh điện để tăng độ bền, khả năng chống oxy hóa và đồng nhất với màu sắc trần nhà.

• Kích thước tiêu chuẩn: phổ biến 600x150mm, 1200x100mm,… hoặc gia công theo yêu cầu
• Độ dày khung: từ 0.6mm – 1.2mm tùy loại

Nan gió hoặc khe phân phối khí

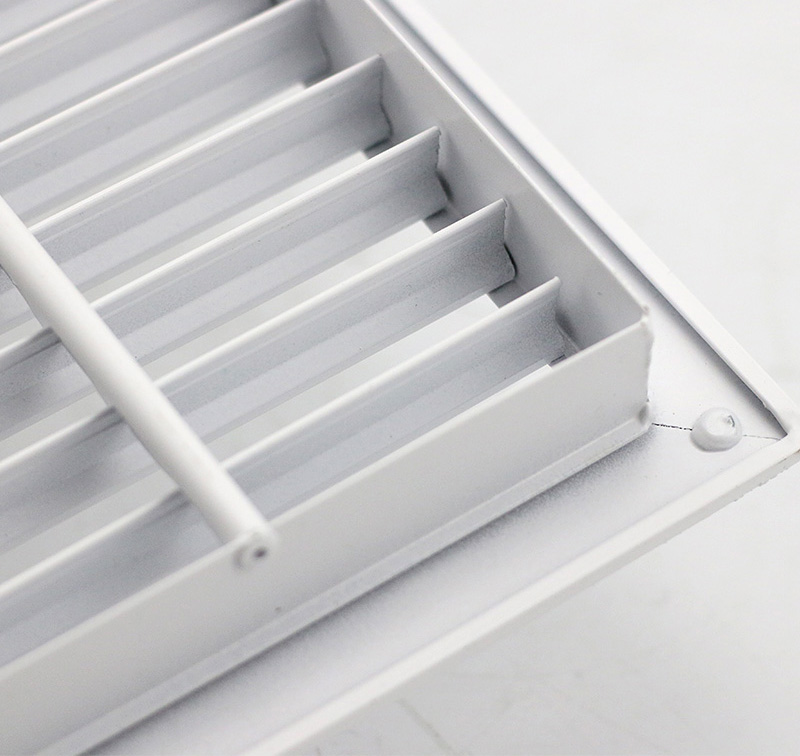

• Với linear bar grille, nan gió có thể là dạng nan cố định (đặt góc 0°, 15°, 45°…) hoặc có thể điều chỉnh góc để thay đổi hướng gió. Nan thường là nhôm đặc, gia công chính xác, khoảng cách đều (10mm, 12.5mm…).
• Với linear slot diffuser, không có nan mà gồm các khe (slot) dài, mỗi khe rộng khoảng 20mm, có thể điều chỉnh hướng bằng thanh trượt bên trong. Thường có từ 1 đến 4 khe.

Bộ điều hướng và damper điều chỉnh lưu lượng

Một số loại miệng gió linear tích hợp thêm:

• Damper (bộ điều chỉnh gió): gắn phía sau để thay đổi lưu lượng khí
• Plenum box: hộp phân phối gió kết nối trực tiếp với ống gió, đảm bảo phân phối đều

Các loại damper có thể là:

• Damper trượt ngang
• Damper cánh đơn / đa
• Volume control damper (VCD)

Cách lắp đặt và kết cấu liên kết

Miệng gió được gắn vào trần thông qua tai gài, ốc vít chìm, hoặc nam châm trong các dòng cao cấp. Khung có thể tháo rời hoặc cố định, phục vụ cho mục đích bảo trì – vệ sinh hoặc lắp đặt nhanh.

Tùy theo yêu cầu công trình, miệng gió linear có thể:

• Gắn âm trần, lắp ẩn hoàn toàn
• Gắn dọc tường, đặc biệt với hệ thống hồi
• Thiết kế dạng uốn cong theo mặt cong kiến trúc

Các loại miệng gió linear phổ biến hiện nay

Sau khi hiểu về cấu tạo và nguyên lý hoạt động, điều tiếp theo người dùng thường quan tâm là: Có những loại miệng gió linear nào? Loại nào phù hợp cho mục đích cấp gió? Loại nào tối ưu cho việc hồi gió hoặc các không gian trần thấp, hẹp? Dưới đây là các biến thể thông dụng nhất, được phân chia theo kiểu cấu trúc và ứng dụng.

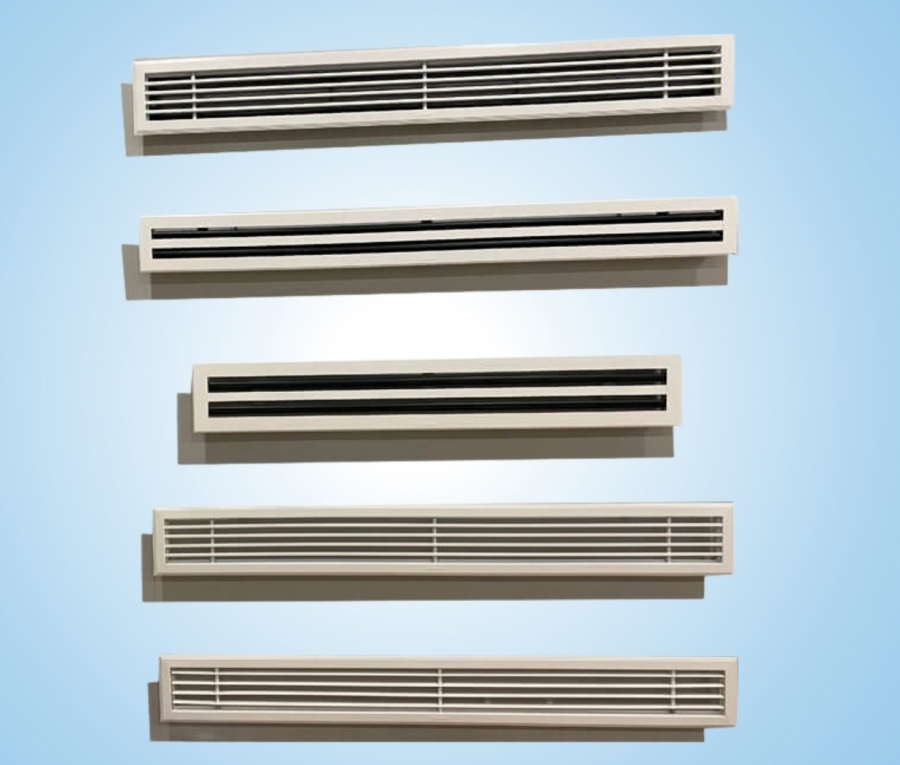

Linear bar grille (miệng gió nan cố định)

Đây là loại cơ bản nhất, cấu tạo gồm khung và các nan nhôm đặt song song, thường theo góc cố định (0°, 15°, 30° hoặc 45°). Tùy vào yêu cầu phân phối gió, các nan có thể định hướng luồng gió đi ngang, hướng xuống hoặc chéo.

• Ưu điểm: đơn giản, chắc chắn, giá thành hợp lý
• Ứng dụng: cấp gió tại khu vực có lưu lượng vừa, thẩm mỹ cao như sảnh khách sạn, văn phòng

Linear slot diffuser (miệng gió khe)

Loại này sử dụng các khe dài (slot) thay vì nan, có thể từ 1 đến 4 khe, mỗi khe điều chỉnh hướng gió độc lập.

• Kích thước khe phổ biến: 20mm–25mm/khe
• Có thể điều chỉnh hướng thổi 1 chiều, 2 chiều hoặc 3 chiều
• Tích hợp được damper điều chỉnh lưu lượng

Loại slot diffuser thường được dùng tại không gian có yêu cầu thẩm mỹ cao và luồng gió mềm mại, như phòng họp, căn hộ cao cấp, showroom.

Miệng gió linear nan T

Đây là tên gọi quen thuộc trong ngành thi công, chỉ loại linear có nan ngang dẹt, tạo hình chữ T nằm ngang. Loại này thường dùng cho mục đích hồi gió, giúp không khí quay về máy lạnh hoặc quạt cấp trung tâm.

• Ưu điểm: luồng gió êm, không gây ồn
• Có thể tháo rời nan để vệ sinh lưới lọc

Miệng gió linear uốn cong

Là dạng tùy chỉnh, có thể gia công uốn cong để lắp theo trần thạch cao uốn lượn hoặc tường bo cong – đảm bảo đồng bộ với kiến trúc.

• Yêu cầu đo vẽ chính xác, sản xuất theo bản vẽ riêng
• Ứng dụng tại các không gian sang trọng, khu vực sảnh cao cấp

Phân loại theo chức năng: cấp và hồi

• Cửa gió cấp (supply linear grille): thiết kế định hướng luồng gió đưa vào phòng
• Cửa gió hồi (return linear grille): luồng gió hút về máy lạnh trung tâm, thường có lưới lọc bụi, dễ tháo vệ sinh

Tiêu chuẩn kỹ thuật của miệng gió linear

Rất nhiều kỹ sư, nhà thầu hoặc đơn vị thiết kế HVAC gặp khó khăn trong việc lựa chọn miệng gió linear phù hợp vì không có tài liệu tiêu chuẩn rõ ràng. Không chỉ phụ thuộc vào kích thước, việc lựa chọn còn liên quan đến lưu lượng gió, áp suất tĩnh, kiểu damper, độ dày khung và loại sơn hoàn thiện.

Kích thước tiêu chuẩn

• Kích thước phổ biến: 600x100mm, 1200x150mm, 900x75mm
• Tùy thuộc vào lưu lượng gió yêu cầu (CFM), nhà sản xuất có thể gia công kích thước riêng

Tiết diện và lưu lượng gió

• Tiết diện khe hở và góc nan ảnh hưởng trực tiếp đến lưu lượng gió
• Ví dụ: khe rộng 20mm × dài 1200mm có thể cung cấp khoảng 150–300 CFM tùy tốc độ gió

Lưu ý: vận tốc gió nên giữ ở mức 2–5 m/s để tránh gây ồn

Áp suất tĩnh và hiệu suất vận hành

• Miệng gió phải đảm bảo mất áp tĩnh nhỏ, giúp tiết kiệm năng lượng
• Phù hợp với hệ thống áp thấp, trung bình (≤ 500 Pa)

Tiêu chuẩn vật liệu và hoàn thiện

• Nhôm định hình: nhẹ, dễ gia công, chống ăn mòn
• Sơn tĩnh điện: màu trắng RAL 9016 hoặc theo yêu cầu
• Độ dày khung: từ 0.6mm – 1.2mm (tuân theo tiêu chuẩn ISO 9001 / tiêu chuẩn cơ điện Việt Nam)

Tiêu chuẩn quốc tế thường tham khảo

• ASHRAE 55 & 62.1: Tiêu chuẩn chất lượng không khí trong nhà
• SMACNA HVAC Duct Construction Standards: cho thi công hệ thống gió
• TCVN 5687:2010: Quy chuẩn Việt Nam cho thông gió – điều hòa không khí

Vai trò và ứng dụng thực tế của miệng gió linear

Theo một khảo sát trong ngành cơ điện MEP năm 2024, có đến 78% hệ thống HVAC tại các công trình thương mại cao cấp sử dụng miệng gió linear thay vì miệng gió cánh hướng truyền thống. Không chỉ vì thẩm mỹ, mà còn bởi tính hiệu quả và khả năng tùy biến cao trong thiết kế lưu thông không khí.

Ứng dụng trong hệ thống HVAC hiện đại

Miệng gió linear được ứng dụng rộng rãi trong cả hai vai trò:

• Cấp gió (Supply air): tại các phòng có yêu cầu phân phối gió đều, tránh thổi trực tiếp như: phòng họp, hội trường, khách sạn, căn hộ cao cấp
• Hồi gió (Return air): hút không khí về xử lý lại hoặc đưa ra môi trường

Nhờ cấu trúc khe/nan dài, nó có thể phân phối luồng gió rộng, hạn chế dòng xoáy và tiếng ồn, giúp cải thiện chất lượng môi trường bên trong (IEQ – Indoor Environmental Quality).

Giá trị mang lại cho người dùng cuối

• Thoải mái nhiệt: Hạn chế luồng gió mạnh thổi trực tiếp, tạo cảm giác dễ chịu
• Thẩm mỹ kiến trúc: Dễ giấu trong trần, tạo cảm giác liền mạch, đồng bộ với thiết kế nội thất hiện đại
• Bảo trì – vệ sinh thuận tiện: Một số mẫu có thể tháo rời mặt grille để vệ sinh lưới lọc dễ dàng

Vai trò trong hệ thống tổng thể

Trong hệ thống điều hòa trung tâm hoặc HVAC tích hợp BMS (Building Management System), miệng gió linear là điểm cuối quyết định luồng gió cuối cùng đi vào không gian sử dụng. Nếu thiết kế hoặc lựa chọn sai loại grille, có thể ảnh hưởng đến:

• Hiệu quả làm lạnh / sưởi
• Mức độ tiêu thụ năng lượng
• Tiếng ồn
• Tuổi thọ quạt cấp và các thiết bị xử lý khí trung tâm

Tác động đến xã hội và ý nghĩa kiến trúc

Ngoài khía cạnh kỹ thuật, miệng gió linear góp phần tạo nên chuẩn thẩm mỹ mới trong kiến trúc hiện đại – tối giản nhưng hiệu quả. Trong các công trình xanh hoặc đạt chứng chỉ LEED/EDGE, việc chọn loại miệng gió phù hợp cũng giúp giảm tiêu hao năng lượng, hướng đến công trình bền vững.

Hiểu nhầm và cảnh báo khi dùng miệng gió linear

Tuy là sản phẩm quen thuộc, nhưng miệng gió linear vẫn thường xuyên bị hiểu sai trong lựa chọn, thiết kế và lắp đặt, dẫn đến giảm hiệu suất hệ thống HVAC hoặc gây tiếng ồn không mong muốn.

Hiểu nhầm: Linear grille = slot diffuser

Một số người dùng cho rằng "grille" và "diffuser" là giống nhau, chỉ khác tên gọi. Thực tế:

→ Hiểu sai này có thể dẫn đến việc chọn nhầm loại gió, gây thiếu lưu lượng hoặc không đạt mục tiêu điều hướng gió.

Cảnh báo: Dùng sai kích thước gây giảm hiệu suất

Nhiều công trình chọn miệng gió linear quá nhỏ, dẫn đến:

• Tăng áp suất đầu gió, gây tiếng ồn
• Không đủ lưu lượng, làm giảm hiệu quả làm mát

Lưu ý: nên tính toán dựa trên CFM yêu cầu / vận tốc gió tối ưu (2–4 m/s) để chọn kích thước đúng.

Sai lầm khi đặt vị trí miệng gió

• Đặt quá gần trần đèn âm trần hoặc quạt hút → nhiễu dòng
• Đặt hồi và cấp quá gần nhau → tuần hoàn khí không hiệu quả

Lắp đặt không đúng chiều damper

Trường hợp phổ biến khác là lắp miệng gió slot diffuser sai chiều điều hướng hoặc lắp không có plenum box dẫn đến gió không đều, luồng thổi lệch trần.

Kết luận

Hiểu đúng về miệng gió linear là điều cần thiết để tối ưu hiệu suất và thẩm mỹ cho hệ thống HVAC. Bài viết đã phân tích từ khái niệm, cấu tạo, đến ứng dụng thực tiễn và những sai lầm cần tránh khi lựa chọn sản phẩm.

Nhờ cấu trúc linh hoạt, miệng gió linear đáp ứng tốt cả yêu cầu kỹ thuật lẫn kiến trúc hiện đại.

Nếu bạn đang thiết kế hoặc nâng cấp hệ thống thông gió, hãy cân nhắc loại miệng gió này như một giải pháp hiệu quả, tiết kiệm và đẹp mắt.

Tìm hiểu thêm về cửa gió hồi – cấp, slot diffuser và plenum box sẽ giúp bạn hoàn thiện kiến thức chuyên sâu hơn trong lĩnh vực HVAC.
