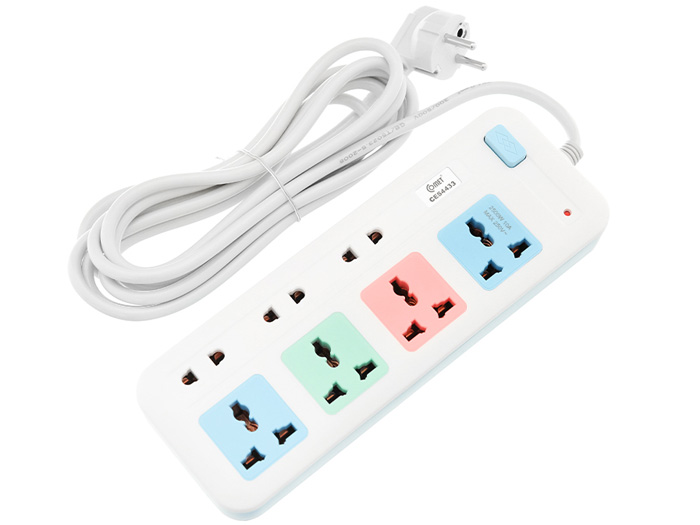

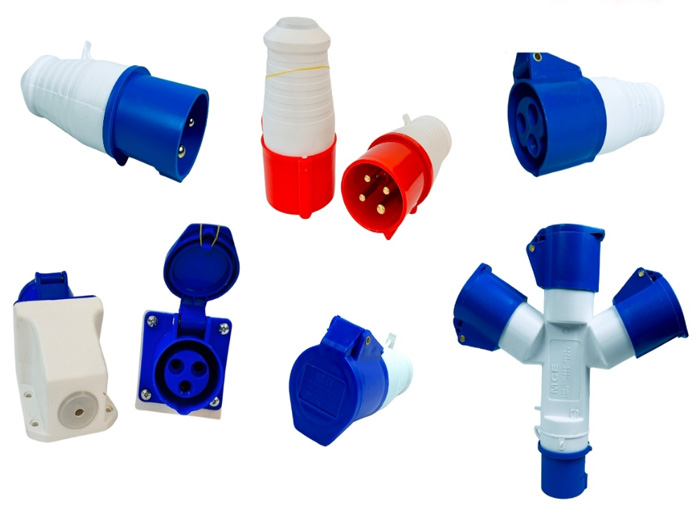

Ổ cắm điện 3 chấu là gì? nguyên lý và tác dụng tiếp địa

Ổ cắm điện 3 chấu là gì?

Ổ cắm điện 3 chấu là loại ổ cắm gồm ba điểm tiếp xúc riêng biệt: dây pha (L), dây trung tính (N) và chân tiếp địa PE. Hai chấu đầu tiên cấp nguồn cho thiết bị hoạt động, trong khi chấu thứ ba có nhiệm vụ dẫn điện rò xuống đất để tăng mức độ an toàn.

Với nhóm người học, cách hiểu đơn giản nhất là: chấu thứ ba không làm thiết bị chạy mạnh hơn, mà giúp thiết bị chạy an toàn hơn. Đây là chuẩn kết nối phổ biến trên các thiết bị có vỏ kim loại như máy giặt, tủ lạnh, lò vi sóng, máy tính để bàn hoặc bình nóng lạnh.

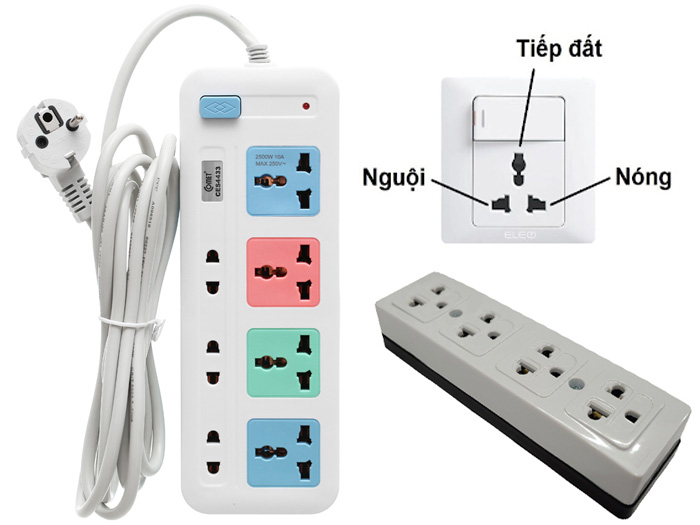

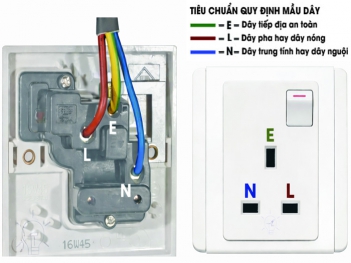

Cấu tạo ba cực L N PE

Một ổ cắm điện 3 chấu tiêu chuẩn gồm:

• L (Line): dây pha mang điện áp chính
• N (Neutral): dây trung tính hoàn mạch
• PE (Protective Earth): dây tiếp địa bảo vệ

Về mặt cơ chế, PE được nối trực tiếp với hệ thống tiếp đất của công trình. Khi thiết bị bình thường, chân này gần như không có dòng điện chạy qua. Nó chỉ hoạt động khi xảy ra rò điện hoặc chạm vỏ.

Chấu thứ ba khác gì hai chấu

Điểm khác biệt cốt lõi nằm ở mục tiêu bảo vệ.

Ổ 2 chấu chỉ phục vụ cấp điện, phù hợp với thiết bị cách điện kép như sạc điện thoại hoặc quạt nhựa. Trong khi đó, ổ 3 chấu bổ sung thêm một lớp an toàn cho các thiết bị có nguy cơ rò điện ra vỏ ngoài.

Nhờ đó, nếu lớp cách điện bên trong bị hỏng, dòng điện sẽ ưu tiên đi qua dây PE thay vì truyền qua cơ thể người khi chạm vào thiết bị.

Nguyên lý tiếp địa hoạt động ra sao?

Nguyên lý của ổ cắm điện 3 chấu dựa trên việc tạo ra đường thoát có điện trở thấp nhất xuống đất cho dòng điện rò.

Trong điện học, dòng điện luôn đi theo đường có điện trở nhỏ hơn. Vì dây PE được nối trực tiếp với hệ thống cọc tiếp địa dưới đất, nên khi xuất hiện sự cố, dòng điện rò sẽ được chuyển hướng ngay lập tức.

Dòng rò đi xuống đất như thế nào

Giả sử lớp cách điện trong máy giặt bị hở và dây pha chạm vào vỏ kim loại.

Nếu không có tiếp địa, toàn bộ vỏ máy sẽ mang điện và người chạm vào có thể bị giật.
Nếu có chân PE, dòng điện rò sẽ theo dây tiếp địa đi xuống đất qua cọc đồng hoặc hệ thống lưới tiếp địa của ngôi nhà.

Cơ chế này giúp:

• giảm điện áp xuất hiện trên bề mặt thiết bị
• hạn chế nguy cơ điện giật
• hỗ trợ CB chống rò hoặc RCCB ngắt nhanh hơn

Cơ chế bảo vệ khi chạm vỏ kim loại

Giá trị lớn nhất của ổ cắm 3 chấu nằm ở bảo vệ tình huống lỗi, không phải trạng thái hoạt động bình thường.

Khi vỏ kim loại bị nhiễm điện:

1. Dòng rò xuất hiện tại vỏ
2. Dây PE tạo lối thoát xuống đất
3. Thiết bị bảo vệ như aptomat chống giật phát hiện chênh lệch dòng
4. Mạch tự động ngắt

Chuỗi phản ứng này thường diễn ra rất nhanh, giúp giảm đáng kể rủi ro cho người dùng, đặc biệt ở môi trường ẩm như nhà tắm, khu giặt sấy hoặc nhà bếp.

Tác dụng thực tế của dây tiếp địa

Trong thực tế sử dụng, giá trị lớn nhất của ổ cắm điện 3 chấu nằm ở khả năng bảo vệ con người và thiết bị khi xảy ra lỗi cách điện. Đây không chỉ là một tiêu chuẩn kỹ thuật mà còn là lớp an toàn rất quan trọng trong môi trường dân dụng hiện đại.

Với nhóm người học, có thể hiểu ngắn gọn: tiếp địa là “đường thoát hiểm” cho dòng điện rò.

Chống giật cho người dùng

Khi thiết bị điện bị rò ra phần vỏ ngoài, chân tiếp địa sẽ dẫn phần điện nguy hiểm này xuống đất trước khi con người chạm vào.

Điều này đặc biệt quan trọng với:

• máy giặt
• tủ lạnh
• bình nóng lạnh
• bếp từ
• lò nướng
• máy tính case kim loại

Ở các thiết bị này, chỉ cần một lỗi nhỏ ở dây dẫn hoặc lớp cách điện bên trong cũng có thể khiến vỏ kim loại bị nhiễm điện. Dây PE giúp giảm nguy cơ người dùng trở thành đường dẫn dòng điện.

Bảo vệ thiết bị điện công suất lớn

Ngoài an toàn cho người, dây tiếp địa còn giúp thiết bị hoạt động ổn định hơn.

Một số lợi ích thực tế:

• giảm sốc điện do rò nhẹ
• giảm nhiễu điện với thiết bị điện tử
• hỗ trợ chống xung điện tĩnh
• tăng hiệu quả hoạt động của aptomat chống rò
• giảm nguy cơ cháy hỏng bo mạch

Với các thiết bị công suất lớn chạy lâu như máy giặt, máy nước nóng hoặc tủ lạnh inverter, ổ cắm 3 chấu giúp hệ thống điện bền và an toàn hơn theo thời gian.

Khi nào bắt buộc dùng ổ cắm 3 chấu?

Không phải thiết bị nào cũng bắt buộc dùng ổ cắm 3 chấu, nhưng trong nhiều trường hợp đây là yêu cầu gần như bắt buộc để đảm bảo an toàn điện.

Thiết bị có vỏ kim loại

Mọi thiết bị có khung hoặc vỏ kim loại chạm được từ bên ngoài nên ưu tiên dùng ổ cắm 3 chấu.

Ví dụ phổ biến:

• tủ lạnh
• máy giặt
• lò vi sóng
• máy nước nóng
• nồi chiên điện vỏ inox
• máy tính để bàn

Lý do là kim loại dẫn điện rất tốt. Khi có rò điện, người dùng chạm vào vỏ sẽ dễ bị giật nếu không có đường PE thoát xuống đất.

Khu vực ẩm ướt cần tiếp địa

Những nơi có độ ẩm cao làm giảm điện trở cơ thể người, khiến nguy cơ điện giật tăng mạnh.

Các vị trí cần ưu tiên ổ cắm 3 chấu:

• nhà tắm
• khu giặt phơi
• nhà bếp
• sân ngoài trời có mái che
• khu vực gần bồn rửa

Đây là lý do các thiết bị như bình nóng lạnh hoặc máy giặt luôn được khuyến nghị dùng ổ cắm có tiếp địa kết hợp aptomat chống rò.

So sánh ổ cắm 3 chấu và 2 chấu

Sự khác nhau lớn nhất giữa hai loại ổ cắm này không nằm ở khả năng cấp điện, mà ở mức độ an toàn khi xảy ra sự cố rò điện.

Ổ 2 chấu chỉ có dây pha và dây trung tính, đủ để thiết bị hoạt động. Trong khi đó, ổ cắm điện 3 chấu bổ sung thêm chân tiếp địa PE để xử lý dòng rò, giúp bảo vệ người dùng và thiết bị tốt hơn.

Khác biệt về an toàn điện

Nếu xét theo cơ chế bảo vệ, ổ 3 chấu luôn an toàn hơn trong các tình huống lỗi.

Các điểm khác biệt chính:

• ổ 2 chấu: chỉ cấp nguồn, không có đường thoát dòng rò
• ổ 3 chấu: có thêm chân PE dẫn điện rò xuống đất
• ổ 3 chấu hỗ trợ aptomat chống rò hoạt động hiệu quả hơn
• phù hợp cho thiết bị vỏ kim loại và công suất lớn

Với thiết bị nhựa cách điện kép như sạc điện thoại, quạt nhựa hoặc đèn bàn nhỏ, ổ 2 chấu vẫn phù hợp. Nhưng với máy giặt, tủ lạnh hoặc máy nước nóng, ổ 3 chấu là lựa chọn nên ưu tiên.

Trường hợp dùng sai gây rủi ro

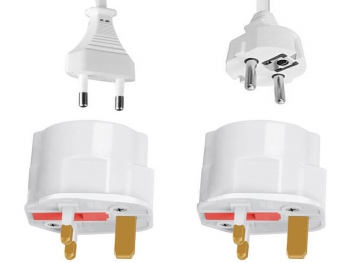

Sai lầm phổ biến nhất là dùng đầu chuyển 3 sang 2 chấu mà bỏ hoàn toàn chức năng tiếp địa.

Lúc này thiết bị vẫn chạy, nhưng chân PE không còn kết nối với đất. Điều đó đồng nghĩa:

• mất khả năng chống giật thụ động
• tăng nguy cơ vỏ máy nhiễm điện
• aptomat chống rò giảm hiệu quả
• nguy cơ chập cháy tăng nếu thiết bị xuống cấp

Đây là lỗi thường gặp ở nhà cũ chưa có hệ thống tiếp địa hoặc người dùng ưu tiên sự tiện lợi hơn an toàn.

Những hiểu lầm phổ biến về chấu tiếp địa

Dù rất quan trọng, chân thứ ba của ổ cắm vẫn thường bị hiểu sai trong quá trình sử dụng.

Bẻ chân thứ ba có sao không

Nhiều người có thói quen bẻ chân tiếp địa để cắm vừa ổ 2 chấu. Về mặt sử dụng trước mắt, thiết bị vẫn hoạt động bình thường.

Tuy nhiên về an toàn, đây là cách dùng rủi ro cao vì:

• loại bỏ hoàn toàn chức năng thoát dòng rò
• tăng khả năng điện giật khi chạm vỏ
• giảm hiệu quả bảo vệ của CB chống rò
• dễ gây hư hỏng bo mạch khi có xung điện

Có thể hiểu đơn giản: thiết bị vẫn “chạy được”, nhưng đã mất lớp bảo vệ quan trọng nhất.

Ổ 2 chấu có thay thế được không

Ổ 2 chấu chỉ thay thế được trong trường hợp thiết bị thiết kế sẵn theo chuẩn 2 chân và có lớp cách điện kép.

Ngược lại, nếu thiết bị từ nhà sản xuất đã dùng phích 3 chấu, việc thay sang ổ 2 chấu chỉ nên xem là giải pháp tạm thời và không nên dùng lâu dài.

Đối với người học hoặc người dùng phổ thông, nguyên tắc dễ nhớ là:

• thiết bị vỏ nhựa nhỏ: có thể dùng 2 chấu
• thiết bị vỏ kim loại: nên giữ nguyên 3 chấu
• khu vực ẩm ướt: ưu tiên 3 chấu chống rò
• tuyệt đối không bẻ chân PE để dùng lâu dài

Thiết bị điện ngày càng hiện đại nhưng mức độ an toàn vẫn phụ thuộc lớn vào cách kết nối nguồn. Với ổ cắm điện 3 chấu, chân tiếp địa không chỉ giúp giảm nguy cơ điện giật mà còn tăng độ ổn định cho thiết bị trong thời gian dài. Hiểu đúng và dùng đúng ngay từ đầu là nền tảng quan trọng để bảo vệ cả người dùng lẫn hệ thống điện gia đình.
