Cấu tạo ổ cắm 3 chấu tròn và 3 chấu chéo khác gì nhau?

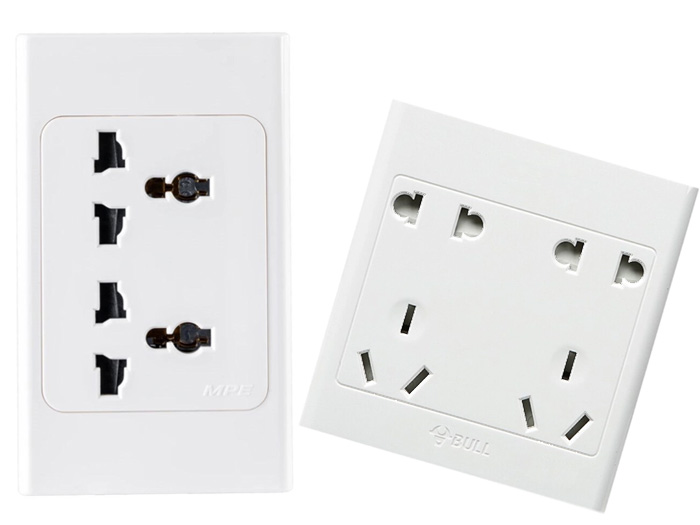

Cấu tạo ổ cắm 3 chấu gồm những bộ phận nào?

Cấu tạo ổ cắm 3 chấu về cơ bản không quá phức tạp nhưng mỗi bộ phận đều đảm nhận một chức năng riêng nhằm đảm bảo dẫn điện ổn định và an toàn khi sử dụng. Dù là ổ cắm 3 chấu tròn hay chéo, nguyên lý cấu tạo bên trong gần như giống nhau.

Vỏ cách điện và khung cố định

Lớp vỏ thường được làm từ nhựa kỹ thuật có khả năng cách điện, chịu nhiệt và chống cháy nhằm bảo vệ người dùng khỏi nguy cơ chạm vào phần mang điện.

Bên trong là khung đỡ giúp cố định toàn bộ các tiếp điểm và đầu nối dây, hạn chế biến dạng khi cắm hoặc rút phích nhiều lần. Với sản phẩm chất lượng tốt, khung có độ cứng cao giúp ổ cắm bền hơn trong quá trình sử dụng lâu dài.

Tiếp điểm dẫn điện bên trong

Đây là bộ phận quyết định khả năng truyền điện và độ bền của ổ cắm 3 chấu.

Một ổ cắm tiêu chuẩn gồm:

• Tiếp điểm pha (L).
• Tiếp điểm trung tính (N).
• Tiếp điểm tiếp địa (E).
• Lá đồng hoặc đồng thau đàn hồi ôm chặt chân phích cắm.
• Vít hoặc kẹp đấu dây phía sau.

Tiếp điểm được gia công chính xác sẽ giúp chân phích cắm bám chắc, giảm hiện tượng đánh tia lửa điện, phát nhiệt hoặc lỏng ổ cắm sau thời gian dài sử dụng.

Chân tiếp địa hoạt động ra sao?

Khác với ổ cắm 2 chấu, chân tiếp địa (E) được bổ sung để tăng mức độ an toàn khi xảy ra rò điện.

Khi thiết bị có vỏ kim loại bị rò điện, dòng điện sẽ được dẫn xuống hệ thống tiếp địa thay vì truyền qua cơ thể người sử dụng. Tuy nhiên, chức năng này chỉ phát huy hiệu quả khi công trình đã được lắp đặt hệ thống tiếp địa đúng kỹ thuật.

Nếu chân tiếp địa không được đấu nối hoặc bị cắt bỏ, ổ cắm vẫn có thể cấp điện nhưng sẽ mất đi một trong những tính năng bảo vệ quan trọng nhất.

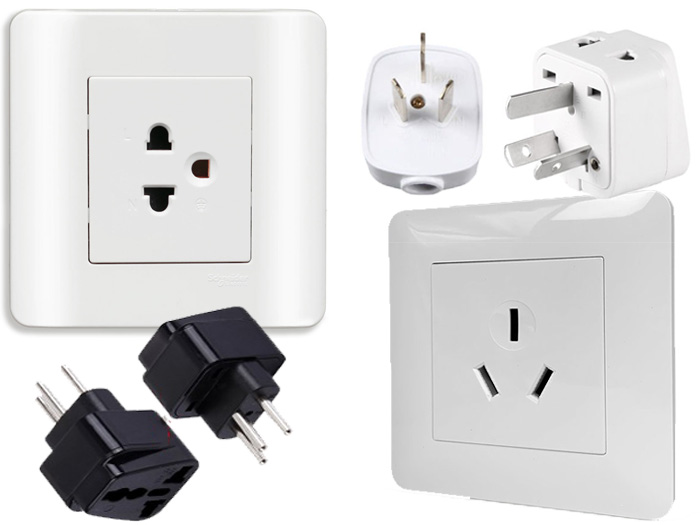

Ổ cắm 3 chấu tròn và chéo khác gì nhau?

Nhiều người cho rằng hai loại chỉ khác hình thức bên ngoài. Thực tế, sự khác biệt nằm ở thiết kế tiếp điểm, khả năng tương thích với phích cắm và một số tiêu chuẩn sản xuất.

Bảng so sánh nhanh ổ cắm 3 chấu tròn và chéo

Để dễ phân biệt, có thể so sánh hai loại ổ cắm này theo hình dạng tiếp điểm, loại phích cắm tương thích và phạm vi sử dụng thực tế như sau:

Khác nhau về hình dạng tiếp điểm

Điểm dễ nhận biết nhất nằm ở vị trí ba lỗ cắm.

• Ổ cắm 3 chấu tròn sử dụng ba lỗ hình tròn tương ứng với phích cắm chân tròn.
• Ổ cắm 3 chấu chéo có hai khe cắm đặt nghiêng và một chân tiếp địa theo thiết kế của phích chân dẹt.

Mặc dù hình dạng khác nhau nhưng cả hai đều bố trí đủ ba cực gồm pha, trung tính và tiếp địa.

Khác nhau về khả năng tương thích

Đây là điểm ảnh hưởng trực tiếp đến việc lựa chọn ổ cắm.

Ổ cắm 3 chấu tròn chỉ phù hợp với các phích cắm chân tròn đúng chuẩn hoặc các loại phích đa chuẩn tương thích.

Trong khi đó, ổ cắm 3 chấu chéo được thiết kế cho phích cắm chân dẹt, vốn xuất hiện khá phổ biến trên nhiều thiết bị điện gia dụng hiện nay.

Một số mẫu ổ cắm đa năng có thể tiếp nhận cả chân tròn và chân dẹt, nhưng không phải sản phẩm nào cũng hỗ trợ đầy đủ các chuẩn phích cắm.

Khác nhau về ứng dụng thực tế

Sự lựa chọn chủ yếu phụ thuộc vào loại thiết bị đang sử dụng và tiêu chuẩn phích cắm đi kèm.

Ổ cắm 3 chấu tròn thường gặp ở các thiết bị nhập khẩu sử dụng chân tròn hoặc các hệ thống điện theo chuẩn châu Âu.

Trong khi đó, ổ cắm 3 chấu chéo phổ biến trên nhiều thiết bị điện gia dụng tại Việt Nam và các sản phẩm sử dụng phích chân dẹt.

Về nguyên lý hoạt động, độ an toàn và khả năng cấp điện, hai loại không có sự khác biệt đáng kể nếu đều là sản phẩm đạt tiêu chuẩn, được lắp đặt đúng kỹ thuật và sử dụng đúng loại phích cắm.

Có thể dùng thay thế cho nhau không?

Việc thay thế giữa ổ cắm 3 chấu tròn và ổ cắm 3 chấu chéo phụ thuộc vào loại phích cắm của thiết bị và tiêu chuẩn của ổ cắm. Không nên chỉ nhìn số lượng chân cắm mà cho rằng hai loại hoàn toàn tương thích.

Khi nào có thể sử dụng chung?

Có thể sử dụng nếu đáp ứng một trong các trường hợp sau:

• Thiết bị dùng phích cắm đa chuẩn tương thích với cả chân tròn và chân dẹt.
• Ổ cắm là loại đa năng, được thiết kế để tiếp nhận nhiều chuẩn phích cắm khác nhau.
• Cả ổ cắm và phích cắm đều đảm bảo kết nối chắc chắn, không lỏng hoặc lệch tiếp điểm.

Trong các trường hợp này, thiết bị vẫn hoạt động bình thường nếu điện áp và công suất phù hợp.

Khi nào không nên thay thế?

Không nên cố sử dụng khi:

• Phích cắm và ổ cắm không cùng chuẩn.
• Phải dùng lực mạnh mới cắm được.
• Chân phích tiếp xúc lỏng hoặc không khít.
• Muốn cắt, bẻ hoặc chỉnh sửa chân phích để phù hợp với ổ cắm.

Việc sử dụng sai chuẩn có thể làm tiếp điểm tiếp xúc kém, phát nhiệt, đánh tia lửa điện, giảm tuổi thọ ổ cắm và tăng nguy cơ mất an toàn khi vận hành.

Nên chọn ổ cắm 3 chấu nào?

Không có loại ổ cắm 3 chấu nào tốt hơn tuyệt đối. Lựa chọn phù hợp phụ thuộc vào loại thiết bị đang sử dụng, tiêu chuẩn phích cắm và chất lượng của sản phẩm.

Chọn theo loại phích cắm

Đây là tiêu chí quan trọng nhất.

Nếu thiết bị sử dụng phích chân tròn, nên lắp ổ cắm 3 chấu tròn hoặc ổ cắm đa năng có hỗ trợ chuẩn này.

Nếu thiết bị dùng phích chân dẹt, ổ cắm 3 chấu chéo sẽ giúp tiếp điểm ôm sát hơn, giảm hiện tượng lỏng sau thời gian dài sử dụng.

Trong trường hợp gia đình có nhiều loại thiết bị khác nhau, ổ cắm đa năng từ thương hiệu uy tín sẽ mang lại sự linh hoạt hơn.

Chọn theo môi trường sử dụng

Ngoài chuẩn phích cắm, cũng cần cân nhắc vị trí lắp đặt.

• Phòng khách, phòng ngủ: ưu tiên mẫu có màn che an toàn.
• Nhà bếp, khu vực ẩm: chọn sản phẩm có khả năng chống bụi, chống ẩm tốt.
• Nhà xưởng hoặc khu vực tải lớn: chọn ổ cắm đúng công suất và đúng mục đích sử dụng.

Lựa chọn đúng môi trường giúp ổ cắm hoạt động ổn định và kéo dài tuổi thọ.

Những tiêu chí cần kiểm tra

Trước khi mua, nên kiểm tra:

• Chất liệu vỏ chịu nhiệt, chống cháy.
• Tiếp điểm bằng đồng hoặc đồng thau đàn hồi tốt.
• Công suất và dòng điện định mức phù hợp.
• Có chân tiếp địa đầy đủ.
• Sản phẩm có nguồn gốc rõ ràng, đạt tiêu chuẩn chất lượng.

Một ổ cắm có chất lượng tốt không chỉ bền hơn mà còn giúp giảm nguy cơ chập điện, phát nhiệt và mất an toàn trong quá trình sử dụng.

Lưu ý gì khi lắp đặt ổ cắm 3 chấu tròn và 3 chấu chéo?

Dù sử dụng ổ cắm 3 chấu tròn hay ổ cắm 3 chấu chéo, việc lắp đặt đúng kỹ thuật vẫn là yếu tố quyết định đến độ an toàn. Chọn đúng loại ổ cắm nhưng đấu nối sai hoặc thay đổi kết cấu bên trong vẫn có thể gây rò điện, chập điện hoặc làm giảm hiệu quả của chân tiếp địa.

Kiểm tra đúng chân L, N và E

Trước khi đấu nối, cần xác định chính xác ba đầu cực của ổ cắm:

• Chân L (Line): dây pha.
• Chân N (Neutral): dây trung tính.
• Chân E (Earth): dây tiếp địa.

Đấu đúng vị trí giúp ổ cắm hoạt động theo đúng thiết kế, đặc biệt với các thiết bị có vỏ kim loại hoặc yêu cầu nối đất để đảm bảo an toàn.

Nếu không chắc chắn về sơ đồ đấu dây, nên tham khảo hướng dẫn của nhà sản xuất hoặc nhờ người có chuyên môn thực hiện.

Không tự thay đổi kết cấu ổ cắm

Không nên cắt bỏ chân tiếp địa, thay lá đồng, nới rộng lỗ cắm hoặc chỉnh sửa các tiếp điểm bên trong để phù hợp với một loại phích cắm khác.

Những thay đổi này có thể làm giảm lực kẹp của tiếp điểm, tăng điện trở tiếp xúc, gây phát nhiệt khi sử dụng lâu dài và làm mất chức năng bảo vệ vốn có của ổ cắm.

Nếu thiết bị không tương thích, giải pháp phù hợp là thay đúng loại ổ cắm hoặc sử dụng thiết bị chuyển đổi đạt tiêu chuẩn thay vì tự ý cải tạo kết cấu.

Cấu tạo ổ cắm 3 chấu giữa loại tròn và chéo gần như giống nhau về nguyên lý, đều gồm các tiếp điểm pha, trung tính và tiếp địa. Điểm khác biệt chủ yếu nằm ở hình dạng tiếp điểm và chuẩn phích cắm tương thích. Khi lựa chọn, hãy ưu tiên đúng chuẩn thiết bị, chất lượng tiếp điểm và lắp đặt đúng kỹ thuật để đảm bảo an toàn và sử dụng bền lâu.
