Cách đấu ổ cắm điện 3 pha 4 chấu đúng chuẩn kỹ thuật

Ổ cắm điện 3 pha 4 chấu gồm những cực nào?

Chức năng của L1, L2, L3 và PE

Trước khi thực hiện cách đấu ổ cắm điện 3 pha 4 chấu, cần hiểu đúng chức năng từng cực đấu nối. Đây là bước giúp tránh nhầm dây, hạn chế sự cố và đảm bảo thiết bị 3 pha vận hành đúng thiết kế.

Một ổ cắm điện 3 pha 4 chấu tiêu chuẩn gồm 4 cực:

• L1: Pha thứ nhất.
• L2: Pha thứ hai.
• L3: Pha thứ ba.
• PE: Dây tiếp địa bảo vệ.

Ba cực L1, L2 và L3 cấp nguồn điện áp 3 pha 380V cho các thiết bị như động cơ điện, máy bơm, máy nén khí, quạt công nghiệp hoặc máy gia công cơ khí.

Cực PE không tham gia cấp nguồn mà có nhiệm vụ dẫn dòng rò xuống đất khi xảy ra sự cố cách điện, giúp giảm nguy cơ điện giật và hỗ trợ thiết bị bảo vệ tác động kịp thời.

Trong quá trình đấu nối, cần xác định đúng ký hiệu trên thân ổ cắm thay vì chỉ dựa vào màu dây, vì nhiều công trình cũ sử dụng quy ước màu không đồng nhất.

Ổ cắm 4 chấu khác 5 chấu thế nào?

Đây là điểm nhiều người dễ nhầm khi lắp đặt.

Ổ cắm 4 chấu gồm:

• L1
• L2
• L3
• PE

Ổ cắm 5 chấu gồm:

• L1
• L2
• L3
• N
• PE

Khác biệt nằm ở dây N (trung tính).

Ổ cắm 4 chấu chỉ dùng cho thiết bị hoạt động hoàn toàn bằng nguồn 3 pha, không cần nguồn 220V phụ trợ. Trong khi đó, ổ cắm 5 chấu phù hợp với các thiết bị có thêm mạch điều khiển, đèn báo, PLC hoặc các bộ phận cần sử dụng điện áp 220V.

Không nên đấu thay thế giữa hai loại ổ cắm nếu thiết bị yêu cầu khác cấu hình, đặc biệt không được sử dụng dây PE thay cho dây N vì sẽ làm mất chức năng bảo vệ an toàn.

Chuẩn bị trước khi đấu ổ cắm 3 pha 4 chấu

Chuẩn bị đúng giúp việc đấu nối nhanh hơn, hạn chế lỗi kỹ thuật và giảm nguy cơ mất an toàn trong quá trình thi công.

Dụng cụ cần có

Nên chuẩn bị đầy đủ các dụng cụ sau:

• Đồng hồ VOM hoặc đồng hồ đo điện áp.
• Thiết bị kiểm tra thứ tự pha (nếu có).
• Tua vít phù hợp với đầu vít của ổ cắm.
• Kìm tuốt dây.
• Kìm ép đầu cos.
• Bút thử điện.
• Đầu cos đúng tiết diện dây dẫn.

Nếu lắp đặt trong nhà xưởng hoặc hệ thống công nghiệp, nên sử dụng thêm đồng hồ đo cách điện để kiểm tra tình trạng dây trước khi cấp điện.

Trước khi thao tác phải:

• Ngắt hoàn toàn nguồn điện.
• Khóa CB hoặc MCCB cấp nguồn.
• Treo cảnh báo đang sửa chữa nếu làm việc tại khu vực có nhiều người vận hành.
• Kiểm tra chắc chắn đầu dây không còn điện.

Đây là yêu cầu bắt buộc trước khi thực hiện cách đấu ổ cắm điện 3 pha 4 chấu.

Kiểm tra nguồn và dây dẫn

Sau khi bảo đảm đã cắt điện, cần kiểm tra lại toàn bộ dây nguồn trước khi đấu.

Các nội dung nên kiểm tra gồm:

• Tiết diện dây phù hợp với dòng tải của ổ cắm.
• Lớp cách điện còn nguyên vẹn, không nứt hoặc bong tróc.
• Đầu dây sạch, không bị oxy hóa.
• Đầu cos được ép đúng kích thước.

Tiếp theo, xác định đúng từng dây pha và dây PE bằng thiết bị đo nếu chưa có ký hiệu rõ ràng.

Nếu hệ thống đã sử dụng lâu năm hoặc từng sửa chữa nhiều lần, không nên dựa hoàn toàn vào màu dây. Việc đo kiểm thực tế sẽ giúp tránh đấu sai pha hoặc nhầm dây tiếp địa.

Đồng thời, kiểm tra dòng điện định mức của ổ cắm, CB bảo vệ và tiết diện dây dẫn phải tương thích với công suất thiết bị sử dụng. Đây là yếu tố ảnh hưởng trực tiếp đến độ bền của tiếp điểm và khả năng vận hành lâu dài của toàn bộ hệ thống.

Cách đấu ổ cắm điện 3 pha 4 chấu

Sau khi đã xác định đúng các dây nguồn và chuẩn bị đầy đủ dụng cụ, tiến hành đấu nối theo đúng trình tự để đảm bảo tiếp xúc điện tốt, đúng thứ tự pha và an toàn khi vận hành.

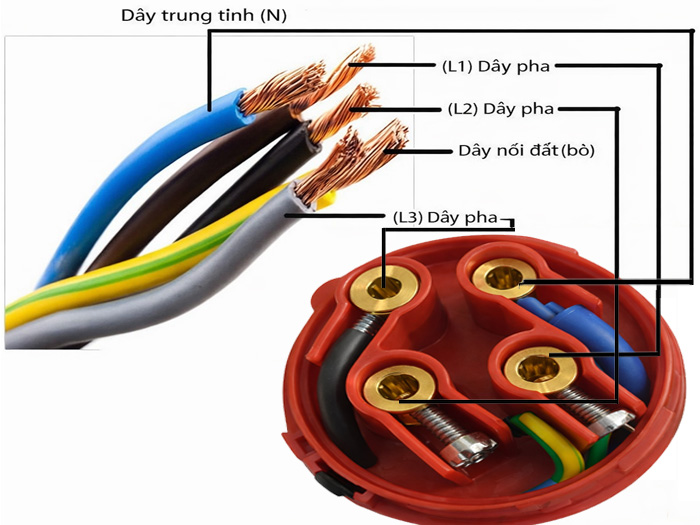

Xác định đúng thứ tự các dây

Trước khi đấu, cần nhận diện chính xác từng dây:

• L1: Pha 1.
• L2: Pha 2.
• L3: Pha 3.
• PE: Dây tiếp địa.

Nếu hệ thống tuân theo tiêu chuẩn IEC, màu dây thường là:

• L1: Nâu.
• L2: Đen.
• L3: Xám.
• PE: Xanh lá sọc vàng.

Tuy nhiên, nhiều hệ thống cũ không còn đúng quy ước màu. Vì vậy, nên sử dụng đồng hồ đo hoặc thiết bị kiểm tra thứ tự pha để xác định chính xác trước khi đấu.

Sau khi nhận diện xong, nên đánh dấu lại từng dây bằng băng màu hoặc ống co nhiệt để thuận tiện cho việc bảo trì sau này.

Đấu dây vào từng cực

Thực hiện cách đấu ổ cắm điện 3 pha 4 chấu theo các bước sau:

1. Tuốt lớp cách điện vừa đủ chiều dài đầu cực.
2. Ép đầu cos phù hợp với tiết diện dây.
3. Đưa từng dây vào đúng vị trí L1, L2, L3 và PE theo ký hiệu trên ổ cắm.
4. Siết chặt các vít giữ dây theo lực khuyến nghị của nhà sản xuất.
5. Kiểm tra lại từng đầu cực trước khi đóng nắp.

Trong quá trình đấu nối cần lưu ý:

• Không để lõi đồng lộ ra ngoài đầu cực.
• Không kẹp nhầm hai dây vào cùng một cực.
• Không siết quá lỏng gây phát nhiệt.
• Không siết quá chặt làm hỏng đầu cos hoặc đứt sợi đồng.

Đấu đúng ngay từ đầu sẽ giúp tiếp điểm ổn định, giảm nguy cơ nóng ổ cắm khi mang tải lớn.

Cố định cáp và hoàn thiện ổ cắm

Sau khi đấu dây xong, cần cố định cáp bằng bộ kẹp giữ hoặc cable gland đi kèm ổ cắm.

Việc cố định đúng giúp lực kéo từ bên ngoài không tác động trực tiếp lên các đầu cực bên trong, hạn chế hiện tượng lỏng dây sau thời gian dài sử dụng.

Trước khi đóng nắp, kiểm tra lại:

• Dây không bị xoắn hoặc gập mạnh.
• Các đầu cực đã siết chắc.
• Không còn lõi đồng hở.
• Gioăng cao su đúng vị trí nếu sử dụng ổ cắm chống nước.

Sau đó lắp hoàn chỉnh vỏ ổ cắm và siết chặt toàn bộ vít cố định.

Kiểm tra sau khi đấu nối

Không nên cấp điện ngay sau khi đấu xong. Việc kiểm tra lại giúp phát hiện sớm các lỗi trước khi thiết bị hoạt động.

Đo điện áp giữa các pha

Sau khi cấp nguồn, dùng đồng hồ đo điện áp giữa từng cặp pha:

• L1 – L2 khoảng 380V.
• L2 – L3 khoảng 380V.
• L3 – L1 khoảng 380V.

Giá trị có thể dao động nhẹ tùy chất lượng nguồn điện, nhưng ba cặp pha cần tương đối đồng đều.

Nếu một cặp pha có điện áp bất thường, cần ngắt nguồn và kiểm tra lại:

• Đầu cực đấu dây.
• Đầu cos.
• CB bảo vệ.
• Dây dẫn.

Không tiếp tục vận hành khi chưa xác định rõ nguyên nhân.

Kiểm tra tiếp địa và chiều quay

Sau khi điện áp đạt yêu cầu, tiến hành kiểm tra dây PE và thử vận hành thiết bị.

Đối với động cơ 3 pha, quan sát chiều quay trong lần khởi động đầu tiên.

Nếu động cơ quay ngược, không cần đấu lại toàn bộ hệ thống mà chỉ cần:

• Ngắt nguồn điện.
• Đảo vị trí hai dây pha bất kỳ.
• Kiểm tra lại trước khi đưa vào sử dụng.

Đồng thời cần xác nhận:

• Dây tiếp địa thông mạch tốt.
• Vỏ thiết bị không có điện áp rò.
• Ổ cắm không phát nhiệt bất thường khi vận hành thử.

Hoàn thành các bước kiểm tra này sẽ giúp hệ thống vận hành ổn định và giảm nguy cơ sự cố trong quá trình sử dụng.

Những lỗi cần tránh khi đấu ổ cắm

Phần lớn sự cố của ổ cắm điện 3 pha 4 chấu không xuất phát từ thiết bị mà do đấu nối sai hoặc bỏ qua bước kiểm tra. Tránh các lỗi dưới đây sẽ giúp hệ thống vận hành ổn định và an toàn hơn.

Đấu nhầm dây tiếp địa

Đây là lỗi nghiêm trọng khi người lắp đặt nhầm dây PE với dây trung tính hoặc đấu sai vị trí trên ổ cắm.

Hậu quả có thể gồm:

• Mất chức năng chống giật.
• Dòng rò không được dẫn xuống đất.
• Vỏ thiết bị có nguy cơ mang điện.
• Thiết bị bảo vệ hoạt động không chính xác.

Với ổ cắm điện 3 pha 4 chấu, chỉ đấu bốn cực gồm L1, L2, L3 và PE. Không sử dụng dây tiếp địa để thay thế dây trung tính trong bất kỳ trường hợp nào.

Đảo thứ tự pha

Đấu sai thứ tự pha không làm hỏng ổ cắm nhưng có thể khiến động cơ quay ngược chiều.

Hiện tượng này thường gặp ở:

• Máy bơm nước.
• Quạt công nghiệp.
• Máy nén khí.
• Băng tải.
• Một số máy gia công cơ khí.

Khi phát hiện chiều quay không đúng, hãy ngắt nguồn điện rồi đổi vị trí hai dây pha bất kỳ. Không đảo dây tiếp địa hoặc thay đổi toàn bộ ba dây pha vì không mang lại hiệu quả.

Siết đầu cực không đúng lực

Đầu cực siết quá lỏng hoặc quá chặt đều ảnh hưởng đến tuổi thọ của ổ cắm.

Nếu siết quá lỏng:

• Tiếp xúc điện kém.
• Phát nhiệt tại đầu cực.
• Cháy xém chân cắm sau thời gian sử dụng.

Nếu siết quá chặt:

• Biến dạng đầu cos.
• Đứt sợi đồng.
• Giảm độ bền mối nối.

Sau khi hoàn thành đấu nối, nên kiểm tra lại độ chắc chắn của từng đầu cực trước khi cấp điện và kiểm tra lại sau một thời gian vận hành, đặc biệt với hệ thống có rung động liên tục.

Lưu ý để ổ cắm vận hành an toàn

Đấu đúng kỹ thuật chỉ là bước đầu. Việc lựa chọn thiết bị phù hợp và kiểm tra định kỳ sẽ giúp hệ thống hoạt động ổn định trong thời gian dài.

Chọn đúng dòng điện định mức

Ổ cắm công nghiệp cần có dòng điện định mức phù hợp với công suất của thiết bị sử dụng.

Một số mức phổ biến gồm:

Ngoài dòng điện định mức, cần lựa chọn cấp bảo vệ IP phù hợp với môi trường lắp đặt.

• Khu vực khô ráo: IP44 thường đáp ứng nhu cầu sử dụng.
• Khu vực ngoài trời hoặc nhiều bụi, độ ẩm cao: nên ưu tiên IP67 để tăng khả năng chống nước và chống bụi.

Việc sử dụng đúng chủng loại ổ cắm giúp hạn chế phát nhiệt, tăng tuổi thọ tiếp điểm và đảm bảo an toàn khi vận hành.

Kiểm tra và bảo dưỡng định kỳ

Sau khi hoàn thành cách đấu ổ cắm điện 3 pha 4 chấu, nên kiểm tra định kỳ để phát hiện sớm các dấu hiệu bất thường.

Nội dung kiểm tra gồm:

• Đầu cực có bị lỏng hay không.
• Tiếp điểm có dấu hiệu cháy xém.
• Vỏ ổ cắm có nứt hoặc biến dạng.
• Dây tiếp địa còn thông mạch.
• Nhiệt độ ổ cắm khi mang tải có bất thường.

Đối với nhà xưởng vận hành liên tục, nên kiểm tra khoảng 3–6 tháng/lần. Nếu môi trường có độ ẩm cao, nhiều bụi hoặc rung động mạnh, chu kỳ kiểm tra nên rút ngắn để đảm bảo hệ thống luôn hoạt động an toàn.

Hoàn thành đúng quy trình cách đấu ổ cắm điện 3 pha 4 chấu, kết hợp kiểm tra và bảo dưỡng định kỳ sẽ giúp hạn chế sự cố điện, duy trì khả năng tiếp xúc ổn định và kéo dài tuổi thọ của cả ổ cắm lẫn thiết bị sử dụng.

Thực hiện đúng cách đấu ổ cắm điện 3 pha 4 chấu không chỉ giúp thiết bị hoạt động ổn định mà còn giảm nguy cơ chập cháy, rò điện và đảo chiều động cơ. Bên cạnh quy trình đấu nối, hãy luôn kiểm tra điện áp, tiếp địa và bảo dưỡng định kỳ để duy trì độ an toàn và kéo dài tuổi thọ của hệ thống điện.
