Ký hiệu ổ cắm 3 chấu L N E là gì? Cách đọc và phân biệt

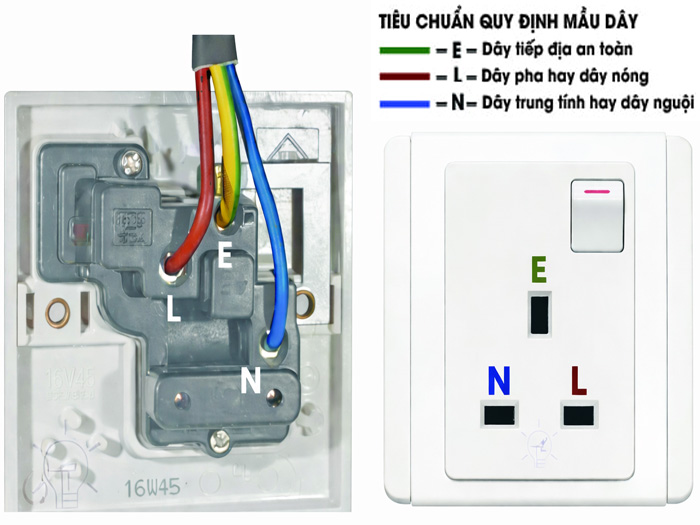

Ký hiệu L, N, E trên ổ cắm 3 chấu là gì?

Các ký hiệu ổ cắm 3 chấu L, N, E được sử dụng theo tiêu chuẩn quốc tế để xác định chức năng của từng dây dẫn trong hệ thống điện. Việc hiểu đúng ý nghĩa từng ký hiệu giúp nhận biết chính xác chân đấu nối, kiểm tra hệ thống điện dễ hơn và hạn chế nguy cơ đấu sai khi lắp đặt hoặc sửa chữa.

Ký hiệu L là gì?

L (Line hoặc Live) là dây pha (dây nóng), có nhiệm vụ đưa điện từ nguồn đến thiết bị.

Đặc điểm của chân L:

• Luôn có điện khi nguồn được cấp.
• Thường có điện áp khoảng 220V so với dây N trong hệ thống điện dân dụng.
• Là dây có nguy cơ gây điện giật cao nhất nếu chạm trực tiếp.
• Thường được đấu qua công tắc để điều khiển thiết bị.

Theo quy ước phổ biến, dây L thường có màu nâu, đỏ hoặc đen. Tuy nhiên màu dây chỉ mang tính tham khảo vì ở nhiều công trình cũ có thể đã được đấu lại.

Ký hiệu N là gì?

N (Neutral) là dây trung tính, có nhiệm vụ đưa dòng điện từ thiết bị trở về nguồn để hoàn thành mạch điện.

Đặc điểm của chân N:

• Tham gia trực tiếp vào quá trình cấp điện cho thiết bị.
• Điện áp giữa N và đất thường gần bằng 0V khi hệ thống hoạt động bình thường.
• Theo quy chuẩn hiện nay, dây N thường có màu xanh dương.

Nhiều người cho rằng dây N hoàn toàn an toàn. Thực tế, khi hệ thống gặp sự cố hoặc đấu nối không đúng kỹ thuật, dây N vẫn có thể xuất hiện điện áp và gây nguy hiểm.

Ký hiệu E là gì?

E (Earth) là dây tiếp địa (dây nối đất), dùng để bảo vệ người và thiết bị khi xảy ra hiện tượng rò điện.

Trong điều kiện bình thường, dây E gần như không mang dòng điện. Khi thiết bị bị rò điện ra vỏ kim loại, dòng điện sẽ được dẫn xuống đất thông qua dây E thay vì truyền qua cơ thể người.

Vai trò chính của chân E:

• Giảm nguy cơ điện giật.
• Hỗ trợ RCCB hoặc RCBO phát hiện dòng rò nhanh hơn.
• Bảo vệ các thiết bị có vỏ kim loại.
• Giảm nguy cơ hư hỏng linh kiện do rò điện.

Ở nhiều loại ổ cắm điện 3 chấu hiện nay, chân E thường được bố trí riêng hoặc dài hơn hai chân còn lại để bảo đảm tiếp địa trước khi cấp nguồn.

Cách nhận biết chân L, N, E thực tế

Không phải ổ cắm nào cũng ghi rõ ký hiệu ở mặt ngoài. Vì vậy, người dùng nên kết hợp nhiều cách nhận biết thay vì chỉ dựa vào vị trí hoặc màu dây.

Nhận biết theo vị trí chân

Đây là cách quan sát nhanh nhất.

Trên nhiều mẫu ổ cắm 3 chấu dân dụng, cách bố trí thường là:

• Chân E nằm phía trên hoặc ở giữa.
• Chân L nằm bên phải.
• Chân N nằm bên trái.

Tuy nhiên, vị trí này có thể thay đổi tùy theo tiêu chuẩn của từng quốc gia hoặc từng nhà sản xuất. Vì vậy, không nên coi đây là căn cứ duy nhất để đấu nối.

Nhận biết theo màu dây điện

Trong thực tế thi công, màu dây thường được sử dụng để phân biệt chức năng của từng dây dẫn.

Quy ước phổ biến hiện nay:

• Dây L: nâu, đỏ hoặc đen.
• Dây N: xanh dương.
• Dây E: xanh lá sọc vàng.

Ở những công trình đã cải tạo nhiều lần, màu dây có thể không còn đúng tiêu chuẩn. Nếu phát hiện màu dây bất thường, nên kiểm tra lại trước khi thao tác thay vì dựa hoàn toàn vào màu sắc.

Dùng dụng cụ để kiểm tra

Đây là phương pháp có độ chính xác cao nhất.

Có thể sử dụng:

• Bút thử điện để xác định nhanh dây L.
• Đồng hồ vạn năng để đo điện áp giữa các chân.

Kết quả thường gặp ở hệ thống điện dân dụng:

• L – N khoảng 220V.
• L – E khoảng 220V.
• N – E gần 0V.

Kết hợp giữa ký hiệu, vị trí chân, màu dây và phép đo thực tế sẽ giúp xác định chính xác từng chân trên ổ cắm, đặc biệt khi kiểm tra hệ thống điện cũ hoặc đã qua sửa chữa.

Vì sao phải hiểu đúng ký hiệu L, N, E?

Nhiều người chỉ quan tâm thiết bị có hoạt động hay không mà bỏ qua ý nghĩa của các ký hiệu ổ cắm 3 chấu. Thực tế, việc nhận biết đúng L, N và E không chỉ giúp đấu nối chính xác mà còn nâng cao mức độ an toàn cho toàn bộ hệ thống điện.

Giảm nguy cơ đấu sai cực

Đấu đúng vị trí L, N và E giúp thiết bị hoạt động theo đúng thiết kế của nhà sản xuất.

Nếu đấu nhầm L và N, nhiều thiết bị vẫn có thể hoạt động nhưng sẽ phát sinh một số rủi ro như:

• Công tắc chỉ ngắt dây trung tính thay vì dây pha.
• Thiết bị vẫn còn điện dù đã tắt công tắc.
• Tăng nguy cơ điện giật khi kiểm tra hoặc sửa chữa.
• Một số mạch bảo vệ hoạt động không đúng chức năng.

Đây là lỗi khá phổ biến khi tự lắp đặt ổ cắm mà không kiểm tra đúng ký hiệu.

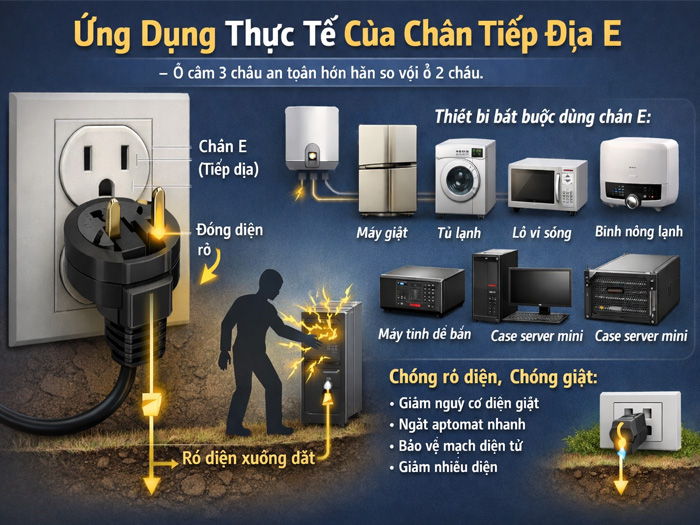

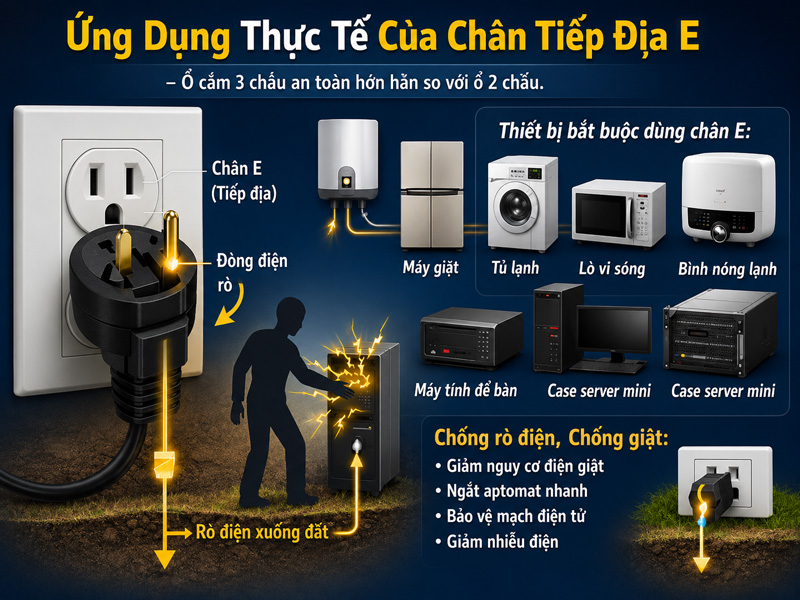

Tăng hiệu quả chống giật

Chân E chỉ phát huy tác dụng khi được đấu đúng và kết nối với hệ thống tiếp địa đạt chuẩn.

Nếu xảy ra rò điện từ dây pha sang vỏ thiết bị, dòng điện sẽ được dẫn xuống đất thông qua dây E thay vì truyền qua cơ thể người.

Nhờ đó:

• Giảm nguy cơ điện giật.
• Hỗ trợ RCCB hoặc RCBO ngắt điện nhanh hơn.
• Tăng độ an toàn khi sử dụng thiết bị điện có vỏ kim loại.

Đây cũng là lý do nhiều thiết bị gia dụng hiện nay đều sử dụng phích cắm 3 chấu thay vì 2 chấu.

Bảo vệ thiết bị điện

Ngoài yếu tố an toàn, đấu đúng L, N và E còn giúp thiết bị hoạt động ổn định hơn.

Đối với các thiết bị điện tử như máy tính, máy giặt, tủ lạnh, bình nóng lạnh hoặc lò vi sóng, hệ thống tiếp địa đúng kỹ thuật giúp:

• Giảm ảnh hưởng của dòng điện rò.
• Hạn chế hư hỏng bo mạch.
• Tăng tuổi thọ linh kiện.
• Giảm nguy cơ chập cháy do sự cố cách điện.

Hiểu đúng ký hiệu trên ổ cắm không chỉ là kiến thức lý thuyết mà còn góp phần bảo vệ cả người sử dụng và thiết bị trong quá trình vận hành lâu dài.

Nhầm lẫn về ký hiệu ổ cắm 3 chấu thường gặp

Không ít người đã sử dụng ổ cắm điện 3 chấu nhiều năm nhưng vẫn hiểu sai chức năng của từng ký hiệu. Những nhầm lẫn dưới đây có thể dẫn đến thao tác không đúng và làm giảm mức độ an toàn của hệ thống điện.

Có phải N luôn an toàn?

Không.

Trong điều kiện bình thường, điện áp giữa dây N và đất rất thấp. Tuy nhiên, khi hệ thống bị đứt dây trung tính, đấu nối sai hoặc quá tải, dây N vẫn có thể mang điện áp.

Vì vậy, không nên chạm trực tiếp vào dây N nếu chưa kiểm tra bằng dụng cụ đo điện.

Chân E có phải luôn có điện?

Không.

Chân E là dây tiếp địa nên gần như không mang dòng điện khi thiết bị hoạt động bình thường.

Chỉ khi xảy ra hiện tượng rò điện hoặc sự cố cách điện, dây E mới dẫn dòng điện xuống đất để bảo vệ người sử dụng và hỗ trợ thiết bị chống rò ngắt nguồn.

Nếu chân E luôn có điện, đó là dấu hiệu cần kiểm tra lại hệ thống điện ngay.

Màu dây có luôn đúng chuẩn?

Không phải lúc nào cũng đúng.

Ở các công trình mới, màu dây thường tuân theo quy chuẩn nên việc nhận biết khá dễ dàng.

Tuy nhiên, với hệ thống điện cũ hoặc đã sửa chữa nhiều lần, màu dây có thể bị thay đổi hoặc đấu không đúng quy ước ban đầu.

Vì vậy, khi cần xác định chính xác chân L, N hoặc E, nên ưu tiên kiểm tra bằng bút thử điện hoặc đồng hồ vạn năng thay vì chỉ dựa vào màu sắc của dây dẫn.

Cách kiểm tra nhanh ổ cắm 3 chấu trước khi sử dụng

Việc kiểm tra nhanh giúp xác định ký hiệu ổ cắm 3 chấu đã được đấu đúng hay chưa, đồng thời phát hiện sớm các lỗi có thể gây mất an toàn trước khi cắm thiết bị điện.

Các bước kiểm tra cơ bản

Trước khi sử dụng ổ cắm mới lắp hoặc ổ cắm nghi ngờ đấu sai, nên thực hiện theo thứ tự sau:

1. Ngắt nguồn điện nếu cần tháo kiểm tra.
2. Dùng bút thử điện để xác định chân L là chân có điện.
3. Sử dụng đồng hồ vạn năng đo điện áp giữa các chân.
4. Đối chiếu kết quả với giá trị thông thường:
   • L – N khoảng 220V.
   • L – E khoảng 220V.
   • N – E gần 0V.
5. Kiểm tra các đầu nối đã được siết chặt và không có dấu hiệu lỏng hoặc oxy hóa.

Nếu kết quả đo sai lệch đáng kể, không nên tiếp tục sử dụng cho đến khi xác định được nguyên nhân.

Dấu hiệu ổ cắm đấu sai

Trong quá trình sử dụng, một số dấu hiệu dưới đây có thể cho thấy ổ cắm đang được đấu không đúng kỹ thuật hoặc hệ thống điện gặp sự cố:

• Bút thử điện sáng ở cả chân L và N.
• Vỏ thiết bị có cảm giác tê nhẹ khi chạm.
• RCCB hoặc RCBO thường xuyên tự ngắt.
• Ổ cắm nóng bất thường khi tải không lớn.
• Có mùi khét hoặc dấu hiệu cháy xém tại điểm đấu nối.
• Chân tiếp địa không hoạt động dù hệ thống đã có nối đất.

Khi gặp các hiện tượng trên, nên ngừng sử dụng ổ cắm và kiểm tra lại toàn bộ hệ thống trước khi cấp điện trở lại. Việc xử lý sớm sẽ giúp hạn chế nguy cơ chập cháy và bảo đảm an toàn cho người sử dụng cũng như thiết bị điện.

Hiểu đúng ký hiệu ổ cắm 3 chấu không chỉ giúp đọc đúng các ký hiệu L, N, E mà còn hỗ trợ kiểm tra, lắp đặt và sử dụng thiết bị điện an toàn hơn. Khi không chắc chắn về vị trí hoặc chức năng của từng chân, nên kiểm tra bằng dụng cụ đo điện thay vì suy đoán để tránh những rủi ro không đáng có.
