Hướng dẫn chọn miệng gió Linear phù hợp cho từng công trình

Một miệng gió nhìn giống nhau về kích thước bên ngoài có thể cho hiệu quả hoàn toàn khác nhau khi thay đổi số khe, chiều rộng khe, lõi định hướng, hộp plenum, vị trí cổ nối hoặc lưu lượng trên mỗi mét dài. Vì vậy, cách chọn miệng gió Linear đúng phải bắt đầu từ yêu cầu phân phối không khí, không bắt đầu từ catalogue hình ảnh.

Về nguyên tắc, một phương án chỉ được xem là phù hợp khi đồng thời trả lời được sáu câu hỏi:

• Miệng dùng để cấp gió, hồi gió hay hút gió

• Mỗi miệng phải xử lý bao nhiêu lưu lượng

• Luồng gió cần đi theo hướng nào và đến vị trí nào

• Tại lưu lượng thiết kế, tổn thất áp suất và độ ồn là bao nhiêu

• Vật liệu có phù hợp với độ ẩm, hóa chất và mức độ ăn mòn hay không

• Miệng gió, hộp plenum, damper và lưới lọc có thể vệ sinh, cân chỉnh và bảo trì hay không

ASHRAE xem thiết bị đầu cuối, đường ống cục bộ và đặc điểm căn phòng là các yếu tố cùng ảnh hưởng đến phân phối không khí và sự thoải mái của người sử dụng. Điều đó có nghĩa là không thể đánh giá miệng gió tách rời khỏi vị trí lắp, trần, nhiệt độ gió cấp và chế độ vận hành của hệ thống.

---

Hiểu đúng miệng gió Linear trước khi lựa chọn

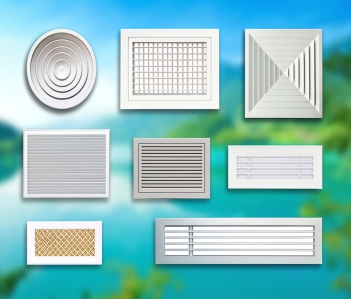

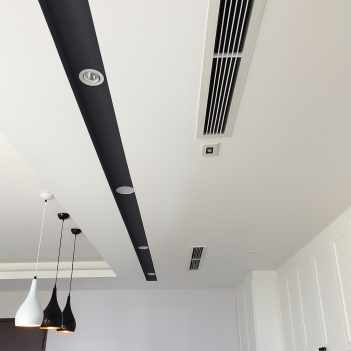

Trong thực tế, cụm từ “miệng gió Linear” thường được dùng cho nhiều sản phẩm có cấu tạo và công năng khác nhau. Việc gọi chung tất cả là miệng khe dài dễ khiến người mua chọn sai loại.

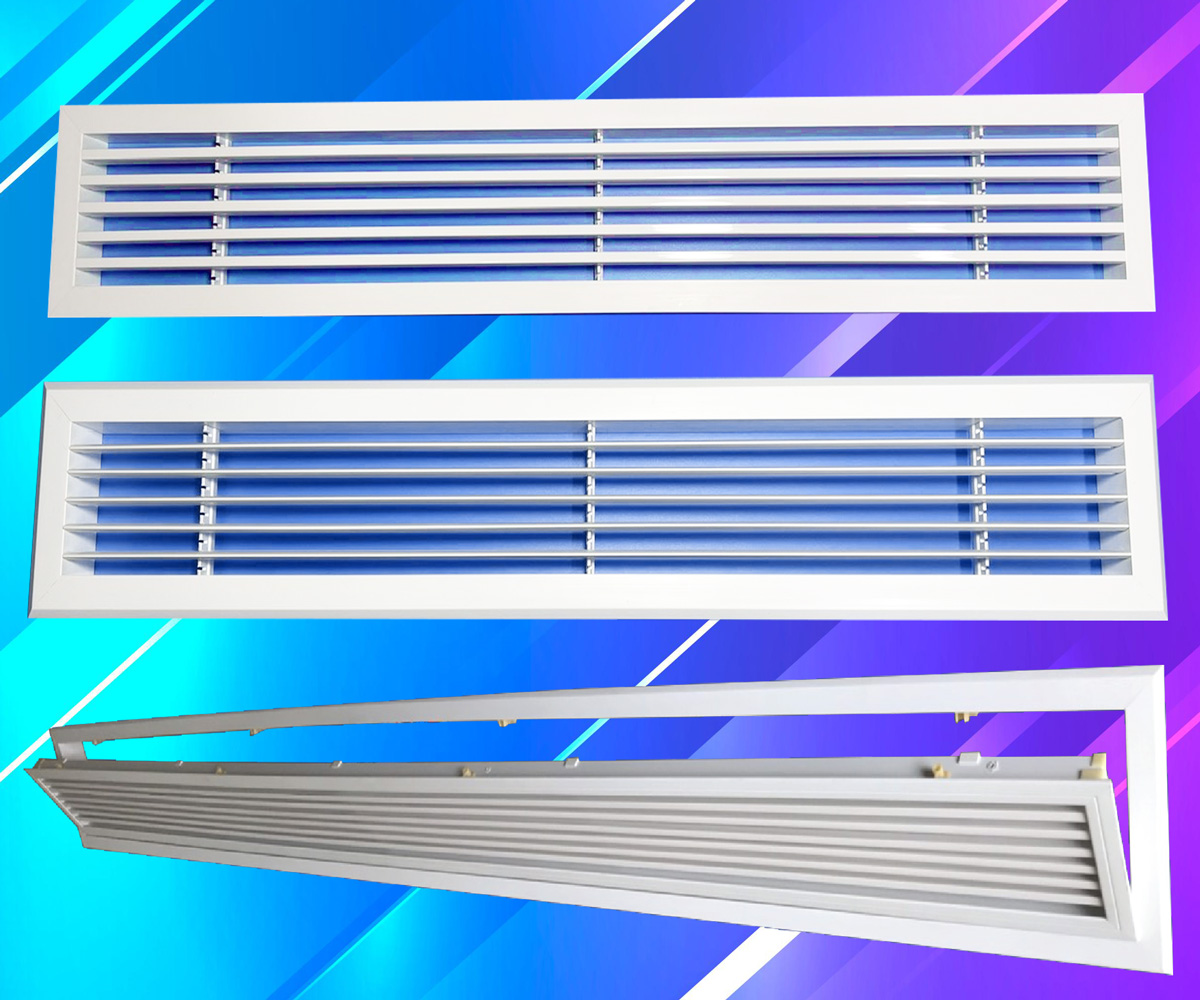

Linear Slot Diffuser

Linear Slot Diffuser là miệng khuếch tán dạng khe dài, thường có từ một đến bốn khe hoặc nhiều hơn. Bên trong khe có bộ phận điều chỉnh hướng gió, cho phép tạo kiểu thổi:

• Thổi ngang một phía

• Thổi ngang hai phía

• Chia luồng sang hai bên

• Thổi đứng xuống dưới

• Đóng một phần luồng gió ở một số cấu hình

Đây là loại phù hợp nhất khi cần kết hợp hiệu quả cấp gió với yêu cầu kiến trúc. Các hãng sản xuất chuyên ngành cũng phân loại Linear Slot là thiết bị có thể thay đổi kiểu phân phối nhờ bộ điều khiển luồng bên trong, thay vì chỉ là một khe trang trí trên trần.

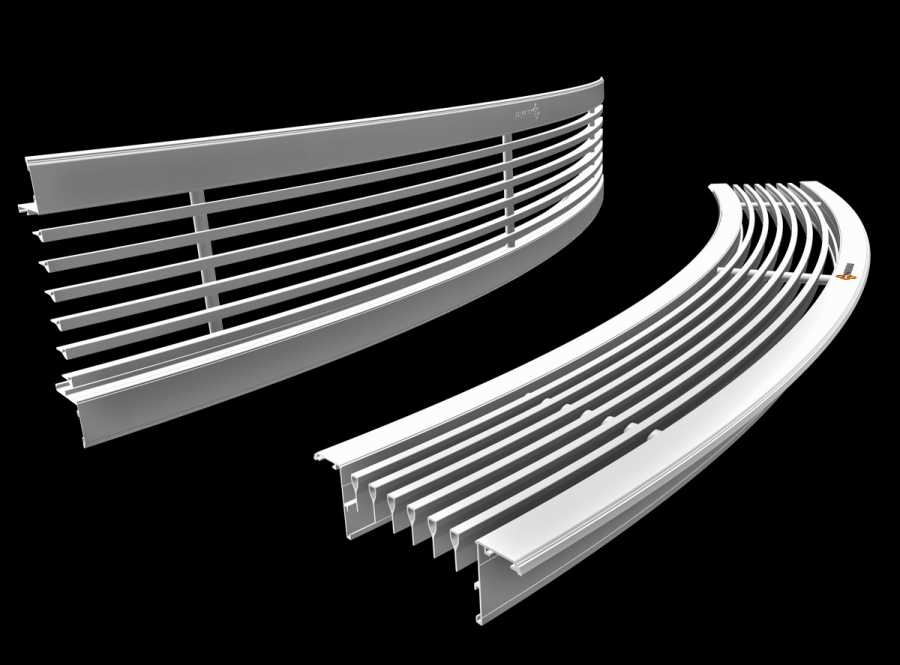

Linear Bar Grille

Linear Bar Grille có các thanh nhôm dài bố trí song song. Nan có thể cố định theo góc hoặc được thiết kế cho một hướng thổi nhất định.

Loại này thường có diện tích thoáng lớn hơn Linear Slot, phù hợp cho:

• Hồi gió

• Hút gió

• Cấp gió tại bệ cửa

• Cấp gió trong hốc kiến trúc

• Các vị trí cần đường nét tuyến tính nhưng không cần khe siêu mảnh

Nếu dùng làm miệng cấp, cần kiểm tra góc nan và hướng lắp. Nan cố định theo hướng không phù hợp có thể đưa luồng lạnh thẳng vào người hoặc làm luồng gió va vào tường ngay sau khi rời miệng.

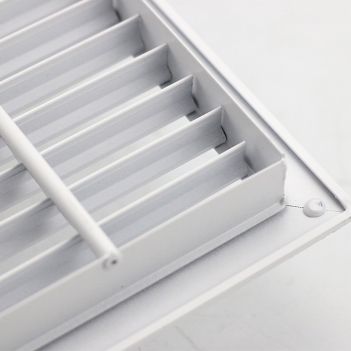

Linear Return Grille hoặc miệng nan T

Loại này chủ yếu dùng cho hồi gió. Cấu tạo thường ưu tiên diện tích thoáng, tổn thất thấp và khả năng tháo lõi để vệ sinh lưới lọc hoặc tiếp cận thiết bị phía trên trần.

Đây thường là lựa chọn hợp lý hơn Linear Slot trong các khu vực:

• Có nhiều bụi

• Cần vệ sinh định kỳ

• Có lưới lọc phía sau

• Cần dùng miệng hồi làm cửa thăm

• Không yêu cầu khe cấp và khe hồi phải giống hệt nhau

Miệng Linear cố định và miệng Linear điều chỉnh

Miệng cố định có cấu tạo đơn giản, chi phí thấp và ít chi tiết chuyển động. Tuy nhiên, sau khi lắp đặt gần như không thể điều chỉnh hướng thổi.

Miệng có lõi điều chỉnh thích hợp khi:

• Trần cao

• Nội thất có khả năng thay đổi

• Cần chỉnh hướng tại hiện trường

• Cần chuyển từ thổi ngang sang thổi đứng

• Cần xử lý khác nhau giữa mùa lạnh và mùa nóng

Khả năng điều chỉnh không đồng nghĩa với việc có thể sửa mọi lỗi thiết kế. Nếu miệng quá nhỏ, lưu lượng quá lớn hoặc vị trí lắp sai, đổi góc cánh chỉ làm thay đổi hướng luồng chứ không loại bỏ được tiếng ồn và tổn thất áp suất.

---

Vì sao chọn sai miệng gió có thể làm hệ thống HVAC hoạt động kém?

Miệng gió Linear ảnh hưởng đến hệ thống thông qua ba cơ chế chính: vận tốc, động lượng của tia khí và sức cản.

Diện tích thoáng nhỏ làm vận tốc tăng

Quan hệ cơ bản giữa lưu lượng, diện tích và vận tốc là:

Q = A × V

Trong đó:

• Q là lưu lượng gió, tính bằng m³/s

• A là diện tích thoáng hữu dụng, tính bằng m²

• V là vận tốc trung bình qua diện tích thoáng, tính bằng m/s

Giả sử một miệng cần cấp 540 m³/h:

540 m³/h = 0,15 m³/s

Nếu diện tích thoáng hữu dụng của miệng là 0,05 m²:

V = 0,15 / 0,05 = 3 m/s

Nếu vì yêu cầu thẩm mỹ mà giảm diện tích thoáng xuống 0,03 m²:

V = 0,15 / 0,03 = 5 m/s

Lưu lượng không thay đổi nhưng vận tốc qua khe tăng khoảng 67%. Khi đó, sức cản, độ rối và nguy cơ phát sinh tiếng rít đều tăng.

Điểm quan trọng là diện tích thoáng hữu dụng không bằng chiều dài nhân chiều rộng phủ bì. Khung, nan, lõi chỉnh hướng và các phần che khuất làm diện tích thực tế nhỏ hơn đáng kể.

Động lượng quá thấp làm luồng lạnh rơi sớm

Miệng gió không chỉ cần “đưa đủ gió ra ngoài” mà còn phải duy trì động lượng để luồng khí đi đến vùng cần điều hòa.

Nếu vận tốc ra quá thấp, đặc biệt trong chế độ làm lạnh, luồng khí lạnh có thể tách khỏi trần và rơi xuống sớm. Hiện tượng này thường được gọi là air dumping. ASHRAE mô tả đây là tình trạng không khí lạnh rơi nhanh khi hệ thống VAV giảm lưu lượng khiến vận tốc rời miệng quá thấp.

Điều này giải thích vì sao một miệng hoạt động tốt ở 100% lưu lượng chưa chắc hoạt động tốt khi hệ thống giảm còn 30–40% lưu lượng.

Sức cản quá lớn làm thiếu gió hoặc tăng điện quạt

Mỗi khe, cánh hướng dòng, damper và lưới lọc đều tạo tổn thất áp suất. Nếu tổng sức cản lớn hơn mức hệ thống dự kiến:

• Miệng ở cuối tuyến có thể thiếu lưu lượng

• Quạt phải chạy ở áp suất cao hơn

• Damper ở các nhánh khác phải đóng nhiều hơn để cân bằng

• Tiếng ồn khí động có thể tăng

• Công suất quạt và chi phí vận hành có thể tăng

Vì vậy, không thể chọn miệng chỉ bằng kích thước cổ. Cần kiểm tra bảng hiệu suất tại đúng lưu lượng, số khe, chiều dài và kiểu thổi.

---

Bảy dữ liệu bắt buộc phải có trước khi chọn miệng gió Linear

Chức năng của miệng gió

Trước tiên phải xác định rõ:

• Cấp gió điều hòa

• Hồi gió

• Hút gió thải

• Cấp gió tươi

• Tạo màn khí gần vách kính

• Bù tải cho khu vực mặt dựng

Miệng cấp cần được chọn theo tầm thổi, hướng thổi và độ hòa trộn. Miệng hồi chủ yếu cần diện tích thoáng đủ lớn, sức cản thấp và khả năng vệ sinh.

Không nên áp dụng cùng một tiêu chí cho hai chức năng này.

Lưu lượng thiết kế tại từng miệng

Lưu lượng phải lấy từ hồ sơ thiết kế HVAC hoặc kết quả tính tải, không lấy theo cảm tính.

Cần phân biệt:

• Tổng lưu lượng của phòng

• Lưu lượng tại từng miệng

• Lưu lượng trên mỗi mét chiều dài

• Lưu lượng cực đại

• Lưu lượng tối thiểu khi hệ thống giảm tải

Ví dụ, một phòng cần 1.200 m³/h và có ba miệng không có nghĩa mỗi miệng luôn nhận 400 m³/h. Miệng gần vách kính có thể cần lưu lượng cao hơn miệng ở vùng lõi nếu tải nhiệt phân bố không đều.

Chiều cao và hình học không gian

Hai phòng cùng diện tích nhưng cao độ trần khác nhau sẽ cần cách phân phối khác nhau.

Các dữ liệu cần kiểm tra:

• Chiều cao từ miệng đến sàn

• Chiều cao vùng có người

• Khoảng cách từ miệng đến vách đối diện

• Khoảng cách giữa hai miệng

• Vị trí vách kính

• Dầm, đèn hoặc chi tiết trần cản luồng

• Vị trí giường, bàn, ghế và khu vực làm việc

Trần cao không đồng nghĩa chỉ cần tăng số khe. Nếu luồng phải đi xa hoặc thổi xuống vùng sử dụng, có thể cần bộ phận định hướng mạnh hơn hoặc một loại đầu cuối khác có khả năng phóng xa tốt hơn.

Nhiệt độ gió cấp

Chênh lệch nhiệt độ giữa gió cấp và không khí phòng ảnh hưởng trực tiếp đến độ nổi của tia khí.

• Gió lạnh có xu hướng rơi xuống

• Gió nóng có xu hướng nổi lên

• Gió thổi ngang sát trần có thể bám trần và đi xa hơn

• Khi lưu lượng giảm, hiệu ứng bám trần có thể suy yếu

Do đó, tầm thổi trong catalogue phải được đọc cùng điều kiện nhiệt độ và kiểu lắp. Không nên lấy dữ liệu thổi đẳng nhiệt để áp dụng máy móc cho mọi chế độ làm lạnh hoặc sưởi.

Tiêu chí độ ồn

Không có một giới hạn độ ồn duy nhất phù hợp với mọi công trình. Phòng ngủ, phòng họp và phòng khám nhạy cảm với tiếng ồn hơn sảnh, hành lang hoặc khu vực sản xuất.

Catalogue thường biểu thị độ ồn bằng NC hoặc một chỉ số âm học tương đương. Khi đọc dữ liệu cần lưu ý:

• Giá trị được công bố tại lưu lượng nào

• Có bao nhiêu miệng hoạt động trong phòng

• Điều kiện hấp thụ âm của phòng thử

• Damper được mở hoàn toàn hay bị đóng

• Hộp plenum có cùng cấu hình với công trình hay không

Một bảng chọn của Price Industries lưu ý rằng giá trị NC phụ thuộc điều kiện hấp thụ âm của phòng và số lượng thiết bị. Điều đó cho thấy không nên xem NC catalogue là mức ồn tuyệt đối tại mọi công trình.

Áp suất khả dụng

Cần biết áp suất tĩnh còn lại tại nhánh cấp đến miệng gió. Nếu chỉ có áp suất rất thấp nhưng chọn loại nhiều khe, hộp gió nông và damper có sức cản lớn, lưu lượng thực tế có thể không đạt thiết kế.

Ngược lại, nếu áp suất tại cổ quá cao, dùng damper đóng mạnh để ép lưu lượng xuống có thể tạo tiếng rít ngay phía sau miệng.

Điều kiện môi trường

Cần đánh giá:

• Độ ẩm

• Hơi muối

• Hóa chất

• Dầu mỡ

• Bụi

• Tần suất vệ sinh

• Nguy cơ va đập

• Yêu cầu kháng khuẩn hoặc vệ sinh bề mặt

• Vị trí trong nhà hay bán ngoài trời

Vật liệu phù hợp với căn hộ trong đô thị chưa chắc phù hợp nhà hàng, hồ bơi hoặc công trình ven biển.

---

Cách tính chọn sơ bộ kích thước miệng gió Linear

Tính toán sơ bộ giúp loại bỏ các phương án quá nhỏ hoặc quá lớn trước khi tra catalogue.

Bước 1: Quy đổi lưu lượng về m³/s

Ví dụ, lưu lượng thiết kế là 720 m³/h:

Q = 720 / 3.600 = 0,20 m³/s

Bước 2: Chọn vận tốc sơ bộ theo yêu cầu công trình

Vận tốc sơ bộ không phải thông số duy nhất để chốt sản phẩm. Nó chỉ giúp ước tính diện tích thoáng ban đầu.

Công trình nhạy cảm tiếng ồn thường cần vận tốc thấp hơn công trình công nghiệp. Tuy nhiên, không nên dùng một dải vận tốc chung để thay thế dữ liệu âm học của nhà sản xuất.

Giả sử chọn sơ bộ 2,5 m/s:

A = Q / V = 0,20 / 2,5 = 0,08 m²

Miệng phải có tổng diện tích thoáng hữu dụng khoảng 0,08 m².

Bước 3: Quy đổi sang chiều dài miệng

Giả sử một mẫu Linear Slot có diện tích thoáng hữu dụng 0,025 m² trên mỗi mét dài:

L = 0,08 / 0,025 = 3,2 m

Kết quả này cho thấy nếu chỉ dùng một khe, chiều dài cần thiết có thể quá lớn. Có thể phải:

• Tăng số khe

• Tăng chiều rộng khe

• Chia thành nhiều miệng

• Chọn loại có diện tích thoáng lớn hơn

• Điều chỉnh lưu lượng trên mỗi miệng

Đây là lý do không nên chốt chiều dài chỉ dựa trên kích thước ô trần.

Bước 4: Tra catalogue tại đúng cấu hình

Sau khi có kích thước sơ bộ, phải kiểm tra đồng thời:

• Lưu lượng

• Tổn thất áp suất

• Độ ồn

• Tầm thổi

• Kiểu thổi

• Vận tốc cuối tia khí

• Số khe

• Chiều rộng khe

• Chiều dài thử nghiệm

Nếu một trong các điều kiện không đạt, phải quay lại thay đổi cấu hình.

---

Tầm thổi phải được hiểu như thế nào?

Tầm thổi không đơn giản là khoảng cách gió “cảm nhận được”. Đây thường là khoảng cách từ miệng đến vị trí tia khí giảm xuống một vận tốc cuối xác định.

Catalogue có thể cung cấp nhiều giá trị tầm thổi tương ứng với các vận tốc cuối khác nhau. Khi sử dụng, cần hỏi:

• Luồng gió phải đi đến đâu

• Khi đến vùng có người, vận tốc còn lại có gây khó chịu không

• Luồng có va vào tường trước khi suy giảm không

• Hai luồng từ hai miệng có va chạm quá sớm không

• Vật cản trên trần có phá vỡ tia khí không

Trường hợp miệng gần vách kính

Miệng thường được bố trí dọc theo vách kính để bù tải mặt dựng. Khi đó cần xác định mục tiêu:

• Tạo màn khí dọc kính

• Thổi ngang vào phòng

• Chia gió một phần về kính và một phần vào phòng

Dùng sai kiểu lõi có thể khiến toàn bộ gió đi vào vùng trung tâm trong khi khu vực sát kính vẫn nóng.

Trường hợp hai miệng đối diện nhau

Nếu hai luồng gió gặp nhau với vận tốc còn quá cao, vùng va chạm có thể tạo dòng rơi xuống. Nếu tầm thổi quá ngắn, giữa phòng có thể hình thành vùng ít lưu thông.

Trường hợp miệng lắp trên ống gió lộ thiên

Điều kiện bám trần không còn giống miệng lắp sát trần. Một số tài liệu lựa chọn yêu cầu hiệu chỉnh giảm tầm thổi khi thiết bị lắp trên ống lộ thiên thay vì sát bề mặt trần.

---

Chọn miệng gió Linear cho nhà ở và căn hộ

Nhà ở có ba yêu cầu nổi bật: vận hành êm, không thổi trực tiếp vào người và hài hòa nội thất.

Cấu hình phù hợp

Thông thường có thể cân nhắc:

• Linear Slot một khe cho lưu lượng nhỏ

• Linear Slot hai khe khi cần tăng lưu lượng

• Miệng hồi Linear Bar hoặc nan T tháo lắp

• Nhôm sơn tĩnh điện đồng màu trần

Vị trí lắp nên ưu tiên

Miệng cấp nên bố trí:

• Gần khu vực tải lớn như vách kính

• Thổi dọc trần

• Tránh hướng trực tiếp vào đầu giường

• Tránh thổi thẳng xuống sofa

• Không đặt quá sát quạt trần

• Không bị rèm che

Lỗi thường gặp

Sai lầm phổ biến là thiết kế một khe dài chạy suốt phòng để đẹp nhưng chỉ nối ống mềm vào một đầu. Khi đó, đoạn gần cổ nối thổi mạnh, đoạn cuối gần như không có gió.

Để khắc phục, cần:

• Hộp plenum chạy đủ chiều dài

• Cổ cấp đặt hợp lý

• Có tấm phân phối hoặc nhiều cổ nối khi cần

• Kiểm tra lưu lượng theo từng đoạn

Tiêu chí chốt lựa chọn

Với phòng ngủ, cần ưu tiên dữ liệu độ ồn ở đúng lưu lượng ban đêm, không chỉ lưu lượng cực đại. Nếu dùng hệ thống biến tần hoặc VAV, cũng cần kiểm tra tầm thổi ở chế độ lưu lượng thấp.

---

Chọn miệng gió Linear cho biệt thự và không gian trần cao

Biệt thự thường có không gian thông tầng, vách kính lớn và yêu cầu giấu thiết bị.

Vấn đề kỹ thuật chính

• Khoảng cách từ trần đến vùng sử dụng lớn

• Tải mặt dựng cao

• Nhiều khu vực thông nhau

• Khe gió chạy dài theo kiến trúc

• Khó bố trí cửa thăm

Cách chọn

Nếu thổi ngang từ trần, cần kiểm tra tia khí có đủ tầm để bao phủ vùng sử dụng hay không. Nếu cần thổi xuống dưới, Linear Slot phải có lõi hỗ trợ thổi đứng và dữ liệu hiệu suất tương ứng.

Không nên cố dùng miệng khe chỉ vì kiến trúc yêu cầu nếu tầm thổi không đạt. Trong không gian rất cao, đầu phun xa hoặc loại diffuser chuyên dụng có thể hợp lý hơn.

Chi tiết thường bị bỏ qua

Miệng dài hơn khả năng chế tạo phải ghép nhiều đoạn. Hồ sơ cần quy định:

• Vị trí mối nối

• Cách liên kết

• Độ thẳng

• Sai lệch màu

• Phương án chống võng

• Khả năng tháo từng đoạn

---

Chọn miệng gió Linear cho văn phòng

Văn phòng cần cân bằng giữa sự thoải mái, khả năng thay đổi mặt bằng và hiệu quả vận hành.

Nên ưu tiên loại nào?

• Linear Slot có thể điều chỉnh hướng

• Miệng hồi lõi tháo rời

• Hộp plenum có damper cân bằng

• Cấu hình thích hợp với trần module

• Sản phẩm có dữ liệu cho cả lưu lượng thiết kế và lưu lượng tối thiểu

Vì sao phải kiểm tra chế độ VAV?

Khi lưu lượng giảm, vận tốc tại khe giảm theo. Tia khí có thể không còn bám trần, làm gió lạnh rơi xuống ngay gần miệng.

Một miệng được chọn chỉ theo lưu lượng cực đại có thể gây:

• Lạnh cục bộ ở chế độ tải thấp

• Vùng giữa phòng thiếu gió

• Phàn nàn lúc nóng, lúc lạnh

• Khó cân chỉnh sau khi chia lại phòng

Bố trí trong văn phòng mở

Không nên đặt miệng cấp và hồi quá gần nhau nếu điều đó tạo đường đi ngắn khiến gió cấp bị hút về trước khi hòa trộn với phòng.

Miệng cấp cũng không nên chạy ngay trên đầu dãy bàn nếu hướng thổi có thể đưa luồng lạnh trực tiếp xuống người.

---

Chọn miệng gió Linear cho khách sạn

Khách sạn đặc biệt nhạy cảm với tiếng ồn vào ban đêm và yêu cầu bảo trì kín đáo.

Cấu hình nên cân nhắc

• Linear Slot độ ồn thấp

• Miệng cấp đặt ở hành lang vào phòng hoặc gần vách kính

• Miệng hồi có lõi mở được

• Hộp plenum bọc cách nhiệt

• Liên kết mềm hạn chế truyền rung

Không chỉ kiểm tra miệng gió

Tiếng ồn tại phòng khách sạn có thể đến từ:

• Damper đóng quá sâu

• Ống mềm bị bóp hoặc gấp khúc

• Hộp plenum quá nông

• Cổ nối đặt sát một đầu

• Rò khí tại mối nối

• Miệng hoặc hộp gió chạm kết cấu trần

• Quạt dàn lạnh truyền rung

Vì vậy, một miệng có chỉ số NC thấp trong catalogue vẫn có thể gây ồn nếu cụm lắp đặt thực tế sai.

---

Chọn miệng gió Linear cho bệnh viện và cơ sở y tế

Không nên xem bệnh viện là một không gian đồng nhất. Phòng chờ, phòng bệnh, phòng khám, phòng thủ thuật và phòng cách ly có yêu cầu khác nhau.

ASHRAE lưu ý vị trí miệng cấp và miệng hồi có thể ảnh hưởng đến hướng phân tán chất ô nhiễm trong phòng. Do đó, với khu vực y tế, vị trí đầu cuối không chỉ liên quan đến sự thoải mái mà còn có thể liên quan đến chiến lược kiểm soát luồng khí.

Khu vực thông thường

Có thể dùng Linear Slot nếu đáp ứng:

• Dễ vệ sinh

• Ít khe bám bụi

• Bề mặt chịu được hóa chất vệ sinh

• Hướng gió không thổi từ khu vực bẩn sang khu vực sạch

• Miệng hồi dễ tháo

Khu vực kiểm soát nhiễm khuẩn

Không được chọn chỉ dựa trên hình thức. Cần tuân theo thiết kế chuyên ngành về:

• Hướng dòng khí

• Chênh áp phòng

• Vị trí cấp và hồi

• Số lần trao đổi khí

• Lọc

• Độ kín

• Yêu cầu vệ sinh

Linear Slot thông thường không mặc nhiên phù hợp với phòng sạch, phòng mổ hoặc phòng cách ly.

---

Chọn miệng gió Linear cho trung tâm thương mại và showroom

Các công trình này thường có lưu lượng lớn, trần cao và yêu cầu đường nét kiến trúc liên tục.

Nên chọn theo lưu lượng trên mét dài

Thay vì chỉ ghi “miệng dài 2.400 mm”, cần xác định:

• Tổng lưu lượng

• Lưu lượng trên mỗi mét

• Số khe

• Tầm thổi

• Khoảng cách đến vùng sử dụng

• Độ ồn của nhiều miệng cùng hoạt động

Nếu lưu lượng trên mét quá lớn, tăng chiều dài hoặc số khe thường hiệu quả hơn việc ép thêm gió qua một khe hẹp.

Lưu ý khi ghép đoạn

Miệng dài thường phải chia module để sản xuất, vận chuyển và lắp đặt. Cần kiểm soát:

• Độ thẳng tuyến

• Cao độ

• Khe nối

• Màu sơn

• Độ võng

• Vị trí thanh giằng

• Sự liên tục của lõi định hướng

---

Chọn miệng gió Linear cho nhà hàng và bếp

Khu phục vụ khách và khu bếp phải được xử lý khác nhau.

Khu vực ăn uống

Ưu tiên:

• Độ ồn thấp

• Không thổi trực tiếp xuống bàn

• Dễ phối hợp với đèn và trần trang trí

• Không tạo cảm giác lạnh ở khu vực khách ngồi lâu

Khu vực bếp

Môi trường có dầu mỡ và hơi ẩm khiến khe nhỏ dễ bám bẩn.

Nên ưu tiên:

• Diện tích thoáng lớn

• Lõi tháo rời

• Vật liệu dễ vệ sinh

• Ít chi tiết giữ bụi

• Khả năng chịu hóa chất làm sạch

Miệng Linear không thay thế chụp hút bếp. Nếu hệ thống hút và cấp bù không cân bằng, thay đổi miệng gió không giải quyết được áp suất âm quá mức hoặc hiện tượng mùi lan sang khu vực ăn uống.

---

Chọn miệng gió Linear cho nhà xưởng

Nhà xưởng thường cần lưu lượng lớn, trần cao và độ bền cơ học tốt.

Khi nào Linear phù hợp?

Linear phù hợp khi:

• Cần phân phối dọc theo dây chuyền

• Có vùng làm việc kéo dài

• Hệ thống ống bố trí tuyến tính

• Yêu cầu cấp khí đều trên một dải không gian

Khi nào không nên dùng?

Không nên cố dùng Linear khi:

• Trần quá cao

• Cần phóng gió rất xa

• Cần tập trung luồng vào một vùng

• Môi trường bụi nặng làm khe nhanh tắc

• Yêu cầu vệ sinh không phù hợp cấu tạo khe

Trong những trường hợp này, miệng phun xa, drum louver hoặc thiết bị đầu cuối chuyên dụng có thể hợp lý hơn.

Tiêu chí thực tế

• Kết cấu đủ cứng, không võng

• Gá đỡ độc lập

• Dễ vệ sinh

• Không rung khi lưu lượng lớn

• Tầm thổi đạt đến vùng làm việc

• Có dữ liệu hiệu suất ở đúng độ cao

• Vật liệu phù hợp môi trường sản xuất

---

Chọn vật liệu theo môi trường sử dụng

Nhôm sơn tĩnh điện

Phù hợp phần lớn công trình trong nhà nhờ:

• Nhẹ

• Dễ tạo hình

• Dễ phối màu

• Giá thành hợp lý

• Bề mặt tương đối dễ vệ sinh

Tuy nhiên, độ bền phụ thuộc vào xử lý bề mặt và hệ sơn. Cụm từ “sơn tĩnh điện” không tự động đảm bảo khả năng chống ăn mòn ngoài trời hoặc ven biển.

Nhôm anod hóa

Lớp anod tạo bề mặt ổn định hơn và giữ được màu kim loại. Phù hợp với:

• Khu vực ẩm

• Thiết kế cần màu nhôm tự nhiên

• Công trình cần bề mặt chống mài mòn tốt hơn

Cần quy định chất lượng và chiều dày lớp xử lý thay vì chỉ ghi chung “nhôm anod”.

Inox 304

Inox 304 phù hợp nhiều môi trường ẩm trong nhà và khu vực cần vệ sinh thường xuyên. Tuy nhiên, môi trường có hàm lượng chloride hoặc hơi muối cao có thể yêu cầu vật liệu có khả năng chống ăn mòn tốt hơn.

Không nên mặc định inox 304 luôn là lựa chọn tốt nhất cho mọi công trình ven biển.

Nhựa ABS

Ưu điểm:

• Nhẹ

• Không gỉ

• Giá thấp

Hạn chế:

• Độ cứng thấp hơn kim loại

• Có thể lão hóa hoặc đổi màu

• Không phù hợp khu vực nhiệt độ cao

• Hạn chế về thẩm mỹ và kích thước dài

Phù hợp hơn với phòng phụ trợ hoặc công trình ưu tiên chi phí.

Đừng quên phụ kiện

Miệng bằng inox nhưng vít, ngàm hoặc damper bằng thép thường vẫn có thể bị ăn mòn. Cần xem xét toàn bộ cụm:

• Khung

• Nan

• Vít

• Lò xo

• Ngàm

• Damper

• Hộp plenum

• Giá đỡ

---

Hộp plenum quyết định độ đều gió như thế nào?

Hộp plenum không chỉ là hộp chuyển tiếp giữa ống và miệng. Nó có nhiệm vụ:

• Giảm vận tốc cục bộ

• Ổn định dòng khí

• Phân phối gió dọc chiều dài miệng

• Tạo vị trí lắp damper

• Hạn chế dòng khí đập trực tiếp vào một đoạn khe

Hộp quá nông

Nếu khoảng cách từ cổ nối đến mặt khe quá nhỏ, dòng khí chưa kịp phân bố đã đi thẳng qua đoạn gần cổ.

Kết quả:

• Một đầu thổi mạnh

• Một đầu thổi yếu

• Tăng tiếng ồn

• Khó cân chỉnh

Cổ nối đặt lệch

Cổ nối ở đầu miệng dài không phải lúc nào cũng sai, nhưng cần có thiết kế phân phối phù hợp. Với miệng rất dài, có thể cần:

• Nhiều cổ nối

• Tấm đục lỗ cân bằng

• Vách hướng dòng

• Thay đổi tiết diện hộp

• Damper theo từng đoạn

Ống mềm nối trực tiếp

Ống mềm bị uốn gấp hoặc bóp méo làm dòng khí xoáy và không đều. Đây là một nguyên nhân phổ biến khiến miệng gió ồn dù catalogue cho kết quả tốt trong điều kiện thử nghiệm.

---

Khi nào cần damper?

Damper dùng để cân bằng lưu lượng, không dùng để sửa một lựa chọn sai nghiêm trọng.

Nếu miệng quá lớn và phải đóng damper gần kín để giảm lưu lượng:

• Tổn thất áp suất tăng

• Dòng khí qua damper tạo xoáy

• Tiếng ồn có thể tăng

• Phân phối dọc miệng kém đều

Nếu miệng quá nhỏ, mở damper hoàn toàn cũng không làm giảm được vận tốc cao qua khe.

Damper nên:

• Có thể tiếp cận

• Đặt ở vị trí không gây dòng rối ngay sát khe

• Được cân chỉnh bằng đo lưu lượng

• Đánh dấu vị trí sau khi cân bằng

---

Bảng chọn nhanh theo loại công trình

Công trình	Loại nên ưu tiên	Mối quan tâm chính	Không nên chọn khi
Căn hộ	Linear Slot 1–2 khe	Êm, đẹp, tránh gió lùa	Không có dữ liệu độ ồn
Biệt thự	Linear Slot điều chỉnh	Tầm thổi, trần cao, vách kính	Tầm thổi không đến vùng sử dụng
Văn phòng	Linear Slot có lõi chỉnh	VAV, cân chỉnh, thay đổi mặt bằng	Chỉ kiểm tra lưu lượng cực đại
Khách sạn	Linear Slot độ ồn thấp	Vận hành ban đêm, bảo trì	Hộp gió nông, damper sát miệng
Bệnh viện	Loại dễ vệ sinh theo thiết kế chuyên ngành	Luồng khí, vệ sinh, chênh áp	Dùng chung cho mọi loại phòng
Trung tâm thương mại	Linear nhiều khe	Lưu lượng trên mét, trần cao	Khe nhỏ nhưng ép lưu lượng lớn
Nhà hàng	Linear Slot tại khu khách	Êm, không thổi vào bàn	Bố trí ngay trên đầu khách
Bếp	Linear Bar hoặc loại tháo rửa	Dầu mỡ, vệ sinh	Khe quá nhỏ, khó tháo
Nhà xưởng	Loại thoáng lớn hoặc thiết bị chuyên dụng	Lưu lượng, tầm xa, độ bền	Trần rất cao nhưng tầm thổi ngắn
Ven biển	Vật liệu và lớp phủ chống ăn mòn	Hơi muối, phụ kiện, vệ sinh	Chỉ kiểm tra vật liệu mặt miệng

---

Sáu sai lầm khiến miệng gió vừa ồn vừa thiếu hiệu quả

Chọn theo kích thước cổ ống

Kích thước cổ chỉ cho biết khả năng kết nối, không cho biết:

• Diện tích thoáng

• Độ ồn

• Tầm thổi

• Tổn thất áp suất

• Hướng phân phối

Chọn theo kích thước phủ bì

Miệng 1.000 × 100 mm không có nghĩa diện tích thoáng là 0,1 m². Phần lớn diện tích có thể bị khung và cấu tạo bên trong chiếm dụng.

Ép lưu lượng lớn qua khe quá mảnh

Khe mảnh đẹp về kiến trúc nhưng có thể làm vận tốc tăng mạnh. Nếu muốn giữ hình thức, cần tăng chiều dài, tăng số khe hoặc chia lưu lượng cho nhiều miệng.

Bố trí miệng hồi quá gần miệng cấp

Điều này có thể tạo đường đi ngắn, làm một phần gió cấp quay về miệng hồi trước khi phục vụ vùng sử dụng.

Không kiểm tra lưu lượng tối thiểu

Đặc biệt nguy hiểm với hệ thống VAV. Miệng hoạt động tốt ở tải cực đại có thể bị dumping khi tải thấp.

Chỉ mua mặt miệng mà bỏ qua hộp gió

Hiệu suất catalogue thường gắn với một điều kiện lắp đặt cụ thể. Hộp tự gia công quá nông hoặc cổ nối sai vị trí có thể làm kết quả thực tế khác xa dữ liệu công bố.

---

Quy trình chọn miệng gió Linear tại dự án

Bước 1: Đọc bản vẽ HVAC và nội thất

Xác định:

• Chức năng từng miệng

• Lưu lượng

• Cao độ trần

• Vị trí nội thất

• Vách kính

• Vùng có người

• Không gian dành cho hộp gió

Bước 2: Chọn nguyên lý phân phối

Quyết định:

• Thổi một phía

• Thổi hai phía

• Thổi đứng

• Thổi dọc kính

• Hồi gió qua lõi tháo rời

Bước 3: Tính diện tích thoáng sơ bộ

Dùng Q = A × V để loại bỏ phương án quá nhỏ, nhưng không dùng kết quả này thay thế catalogue.

Bước 4: Chọn số khe và chiều dài

Tính theo lưu lượng trên mét, không chỉ theo kích thước ô trần.

Bước 5: Tra hiệu suất

Kiểm tra cùng lúc:

• Pressure drop

• NC hoặc chỉ số âm học

• Throw

• Air pattern

• Điều kiện lắp đặt

Bước 6: Kiểm tra chế độ bất lợi

Bao gồm:

• Lưu lượng cực đại

• Lưu lượng tối thiểu

• Chế độ làm lạnh

• Chế độ sưởi nếu có

• Vị trí có người gần nhất

• Môi trường ẩm nhất

Bước 7: Chốt hộp plenum và phụ kiện

Không tách rời miệng khỏi:

• Plenum

• Damper

• Lớp cách nhiệt

• Lưới lọc

• Cơ cấu tháo lắp

• Giá đỡ

Bước 8: Làm mẫu nếu dự án yêu cầu cao

Với khách sạn, biệt thự hoặc công trình có miệng chạy dài, mock-up giúp kiểm tra:

• Đường nét

• Mối nối

• Màu sơn

• Độ thẳng

• Tiếng ồn

• Luồng gió

• Khả năng tháo lắp

Bước 9: Đo và cân bằng sau thi công

Không nghiệm thu chỉ bằng cách đưa tay cảm nhận luồng gió. Cần đo lưu lượng thực tế và điều chỉnh damper.

---

Checklist đặt hàng miệng gió Linear

Hồ sơ đặt hàng nên ghi rõ:

• Ký hiệu miệng gió

• Chức năng cấp, hồi hoặc hút

• Lưu lượng thiết kế

• Kích thước cổ

• Kích thước mặt

• Chiều dài từng đoạn

• Số khe

• Chiều rộng khe

• Kiểu lõi định hướng

• Hướng thổi

• Vật liệu

• Mã màu

• Độ bóng bề mặt

• Loại hộp plenum

• Vị trí cổ nối

• Lớp cách nhiệt

• Damper

• Lưới lọc

• Cơ cấu tháo lắp

• Phụ kiện nối đoạn

• Yêu cầu chống ăn mòn

• Dữ liệu độ ồn

• Tổn thất áp suất

• Tầm thổi tại lưu lượng thiết kế

Thiếu các thông tin này dễ dẫn đến tình trạng bản vẽ thể hiện một kiểu nhưng sản phẩm giao đến có cấu tạo khác.

---

Checklist nghiệm thu sau lắp đặt

Kiểm tra ngoại quan

• Đúng loại và số khe

• Đúng màu

• Không trầy xước

• Không cong vênh

• Các đoạn ghép thẳng hàng

• Khe nối đều

• Không võng giữa nhịp

Kiểm tra cơ khí

• Khung được cố định chắc chắn

• Hộp plenum có giá đỡ phù hợp

• Không dùng trần làm điểm treo duy nhất khi tải trọng lớn

• Lõi tháo lắp hoạt động bình thường

• Damper tiếp cận được

Kiểm tra cách nhiệt và kín khí

• Không hở lớp cách nhiệt

• Không có cầu nhiệt rõ rệt

• Mối nối kín

• Không rò gió vào khoảng trần

• Không xuất hiện đọng sương

Kiểm tra vận hành

• Lưu lượng đạt thiết kế

• Không có tiếng rít

• Không rung

• Luồng gió đi đúng hướng

• Không thổi trực tiếp vào người

• Không có vùng chết rõ rệt

• Miệng dài phân phối tương đối đều trên toàn tuyến

---

Dấu hiệu cho thấy phương án đang chọn chưa phù hợp

Cần xem xét lại nếu xuất hiện một hoặc nhiều dấu hiệu:

• Phải đóng damper gần hết mới đạt lưu lượng

• Tiếng rít xuất hiện tại khe

• Một đầu miệng thổi mạnh, đầu còn lại yếu

• Gió lạnh rơi ngay dưới miệng khi hệ thống giảm tải

• Người ngồi gần thường xuyên phàn nàn lạnh

• Khu vực giữa phòng vẫn nóng

• Miệng gió đọng nước

• Không thể tháo lưới lọc

• Miệng rung theo quạt

• Lớp sơn bong hoặc oxy hóa sớm

• Miệng cấp và hồi tạo đường đi ngắn

• Catalogue không có dữ liệu tại cấu hình đã chọn

---

Chọn miệng gió Linear đúng cho từng công trình là bài toán phối hợp giữa khí động học, âm học, kiến trúc, vật liệu và khả năng bảo trì. Không có một loại Linear Slot hoặc một dải kích thước nào phù hợp cho mọi dự án.

Nhà ở và khách sạn cần ưu tiên độ ồn thấp, tránh gió lùa và khả năng tích hợp nội thất. Văn phòng cần kiểm tra hiệu suất khi hệ thống VAV giảm lưu lượng. Bệnh viện phải xem xét hướng dòng khí và yêu cầu vệ sinh của từng loại phòng. Nhà xưởng cần ưu tiên lưu lượng, tầm thổi và độ bền thay vì cố sử dụng khe mảnh. Công trình ven biển phải lựa chọn đồng bộ vật liệu cho cả mặt miệng, hộp gió và phụ kiện.

Nguyên tắc quan trọng nhất là không chốt miệng gió chỉ bằng chiều dài và kích thước cổ. Phương án cuối cùng phải được xác nhận bằng dữ liệu lưu lượng, tổn thất áp suất, độ ồn, tầm thổi và kiểu phân phối tại đúng cấu hình sản phẩm. Sau thi công, hệ thống vẫn phải được đo lưu lượng, cân bằng và kiểm tra thực tế trước khi nghiệm thu.
