Vì sao túi PE dễ rách khi đóng hàng và cách xử lý hiệu quả

Vấn đề không chỉ nằm ở số mic được in trên báo giá. Khả năng bảo vệ hàng hóa còn phụ thuộc vào loại nhựa, độ đồng đều của màng, hướng kéo, chất lượng đường hàn, hình dạng sản phẩm, mức độ ma sát và điều kiện vận chuyển. Một túi 50 mic có đường hàn yếu vẫn có thể hỏng sớm hơn túi 40 mic được sản xuất ổn định và dùng đúng công dụng.

Muốn xử lý tình trạng túi PE dễ rách, doanh nghiệp cần xác định túi hỏng theo cơ chế nào: bị kéo giãn quá tải, bị vật sắc đâm thủng, bị xé lan từ một vết khía, hay bị tách tại đường hàn. Mỗi dạng hỏng có nguyên nhân và giải pháp khác nhau; chỉ tăng độ dày thường chưa đủ.

---

Dấu hiệu túi PE dễ rách khi đóng hàng

Không nên chờ đến khi hàng đã giao cho khách mới đánh giá chất lượng bao bì. Hình dạng và vị trí vết rách có thể cung cấp nhiều thông tin về nguyên nhân gốc, giúp phân biệt lỗi vật liệu với lỗi thao tác hoặc thiết kế đóng gói.

Túi bị thủng tại vị trí tiếp xúc với góc hàng

Lỗ thủng tập trung ở góc thùng carton, đầu chi tiết kim loại, cạnh nhựa cứng hoặc vị trí sản phẩm nhô ra thường là dấu hiệu của ứng suất cục bộ.

Tải trọng của kiện hàng không phân bố đều trên toàn bộ bề mặt túi mà dồn vào một diện tích rất nhỏ. Khi xe rung, hàng dịch chuyển hoặc nhân viên kéo túi qua cạnh sản phẩm, điểm tiếp xúc hoạt động giống một đầu chêm. Màng PE bị kéo mỏng tại chỗ, xuất hiện vết xước hoặc lỗ kim rồi phát triển thành lỗ thủng lớn.

Trong trường hợp này, đổi sang túi dày hơn có thể cải thiện một phần nhưng không xử lý triệt để. Nếu cạnh sắc vẫn tiếp xúc trực tiếp với màng, túi dày cũng sẽ tiếp tục bị cắt sau đủ số lần ma sát.

Vết rách chạy từ miệng hoặc mép túi xuống thân

Vết rách dài bắt đầu từ miệng túi thường liên quan đến một vết khía có sẵn do dao cắt, mép cuộn không đều, thao tác tách túi hoặc ba via trên thiết bị đóng gói.

Màng PE nguyên vẹn có thể biến dạng để phân tán lực. Tuy nhiên, tại đầu một vết khía, lực bị tập trung vào vùng rất nhỏ. Khi nhân viên kéo hai bên miệng túi, vết khía trở thành điểm khởi đầu và đường rách lan nhanh xuống thân túi.

Đây là hiện tượng khác với đứt do kéo toàn bộ tiết diện. Túi có độ bền kéo tốt chưa chắc có khả năng chống xé lan tốt. Vì vậy, kéo một dải màng đến khi đứt không thể thay thế hoàn toàn phép kiểm tra độ bền xé.

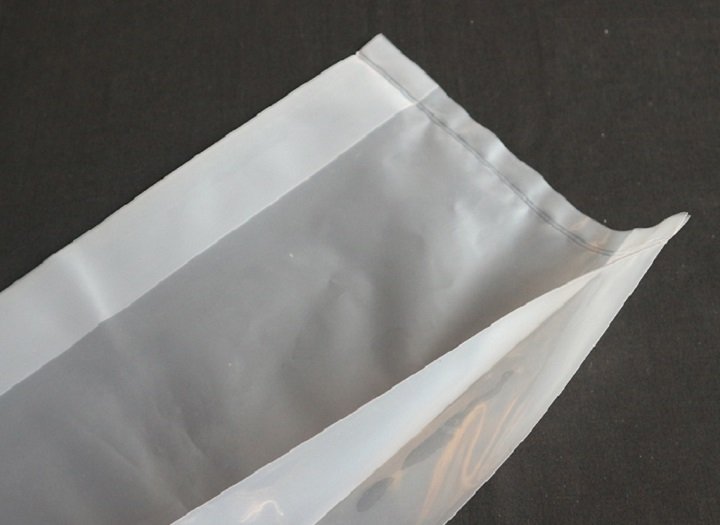

Túi bị bung hoặc tách dọc đường hàn

Nếu hai lớp màng tách đúng theo đường ép đáy hoặc mép hông, lỗi thường nằm ở mối hàn thay vì thân túi.

Một đường hàn yếu có thể xuất hiện khi:

• Nhiệt độ ép chưa đủ để hai bề mặt hòa nhập

• Thời gian giữ nhiệt quá ngắn

• Áp lực ép không đồng đều

• Bề mặt có bụi, dầu hoặc phụ gia làm giảm khả năng liên kết

• Đường hàn quá sát mép hoặc quá hẹp

• Nhiệt quá cao làm màng co rút, mỏng và giòn cạnh mối hàn

Cần phân biệt “bóc đường hàn” với “rách sát đường hàn”. Nếu hai lớp tách khỏi nhau tương đối sạch, liên kết hàn có thể chưa đạt. Nếu thân màng đứt ngay bên cạnh trong khi mối hàn vẫn còn, vùng ảnh hưởng nhiệt có thể đã trở thành điểm yếu.

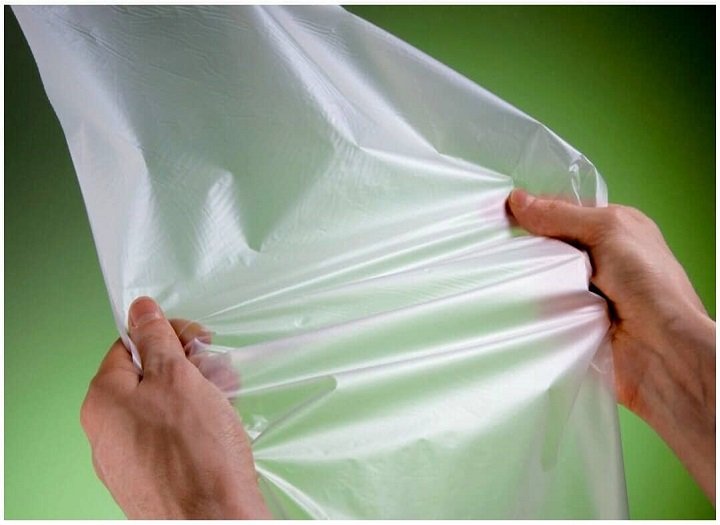

Túi giãn dài, trắng mờ rồi mới rách

Khi túi bị kéo quá tải, vùng chịu lực thường hẹp dần và chuyển sang màu trắng đục trước khi đứt. Hiện tượng này cho thấy cấu trúc màng đang biến dạng mạnh, chiều dày tại vị trí đó giảm xuống và khả năng chịu tải còn lại không đủ.

Túi có thể chưa rách ngay khi đóng hàng nhưng đã bị tổn thương. Trong vận chuyển, rung động và va chạm lặp lại tiếp tục tác động lên vùng đã giãn mỏng, khiến nó trở thành nơi khởi phát vết rách.

Vì vậy, việc túi “vẫn chứa được hàng” tại bàn đóng gói không đồng nghĩa với việc túi còn đủ biên an toàn cho nâng, xếp chồng và vận chuyển.

Nhiều túi rách tại cùng một vị trí

Nếu vết rách lặp lại ở cùng một góc sản phẩm, cùng phía đường hàn hoặc cùng vị trí trên cuộn túi, đây thường là lỗi có tính hệ thống.

Ví dụ, hàng loạt túi rách ở một bên mép có thể liên quan đến:

• Chiều dày màng theo khổ không đồng đều

• Mép cuộn bị tổn thương

• Dao cắt tạo vết khía

• Thanh hàn lệch áp lực

• Cách đặt sản phẩm luôn dồn tải về một phía

Ngược lại, vết rách xuất hiện ngẫu nhiên ở nhiều vị trí thường gợi ý sự biến động của nguyên liệu, lẫn tạp chất, thao tác không ổn định hoặc ma sát trong vận chuyển.

---

Nguyên nhân khiến túi PE bị rách

Túi PE bị rách khi ứng suất tác động vượt quá khả năng chịu lực tại một vùng cụ thể. “Vùng cụ thể” là điểm quan trọng: phần lớn sự cố không xảy ra vì toàn bộ túi đồng loạt quá yếu mà vì một điểm yếu khởi phát trước, sau đó vết rách lan ra.

Độ dày thực tế không đồng đều

Thông số độ dày trung bình không phản ánh đầy đủ chất lượng màng. Một túi được công bố 40 mic có thể có vùng dày hơn mức này và vùng khác mỏng đáng kể. Khi chịu tải, vùng mỏng sẽ biến dạng trước và trở thành điểm hỏng.

Độ không đồng đều có thể phát sinh trong quá trình thổi màng do phân bố dòng nhựa, khe khuôn, nhiệt độ, làm mát hoặc tỷ lệ kéo màng chưa ổn định. Vì vậy, kiểm tra một điểm ở giữa túi không đủ để đại diện cho cả sản phẩm.

ISO 4593 quy định phương pháp xác định chiều dày màng và tấm nhựa bằng đo quét cơ học; tiêu chuẩn cũng lưu ý phương pháp này không phù hợp với màng dập nổi. Trong kiểm soát đầu vào, doanh nghiệp nên đo nhiều vị trí theo chiều ngang và chiều dài túi thay vì chỉ ghi nhận một giá trị.

Độ dày nên được xem cùng độ lệch giữa các điểm đo. Hai lô có cùng giá trị trung bình nhưng lô có biến động lớn hơn thường tiềm ẩn nhiều điểm yếu hơn.

Chọn số mic theo trọng lượng nhưng bỏ qua hình dạng hàng

Một sai lầm phổ biến là quy đổi trực tiếp: hàng càng nặng thì dùng túi càng dày. Trọng lượng quan trọng nhưng chưa đủ.

Một sản phẩm mềm, bề mặt tròn và nặng 10 kg có thể ít gây hại cho túi hơn một chi tiết 4 kg có góc nhọn. Với hàng sắc cạnh, áp lực tập trung tại góc có thể lớn dù tổng trọng lượng không cao.

Khi chọn túi, cần đánh giá đồng thời:

• Khối lượng mỗi túi

• Số điểm tiếp xúc chịu lực

• Bán kính của góc và cạnh

• Khả năng sản phẩm dịch chuyển

• Cách nâng túi

• Số lớp xếp chồng

• Thời gian và mức rung khi vận chuyển

• Nhiệt độ sử dụng

Các mức 25–30 mic cho hàng nhẹ hoặc 40–50 mic cho hàng nặng chỉ nên được xem là điểm bắt đầu thử nghiệm, không phải quy tắc áp dụng cho mọi sản phẩm.

Cấu trúc nhựa không phù hợp với cơ chế hỏng

PE là tên gọi của một nhóm vật liệu, không phải một tính chất duy nhất. LDPE, HDPE và LLDPE có cấu trúc phân tử và cách đáp ứng với lực khác nhau.

LDPE thường được sử dụng khi cần độ mềm, khả năng uốn và độ trong tương đối. HDPE có độ cứng cao hơn và có thể tạo túi mỏng nhưng vẫn giữ hình dạng tốt. LLDPE thường được phối trộn trong màng bao bì khi cần tăng khả năng chịu kéo, chống đâm thủng hoặc chịu va đập.

Điều này không có nghĩa một loại luôn tốt hơn loại khác. Túi mềm và co giãn tốt có thể phù hợp với hàng cần ôm sát, nhưng chưa chắc thích hợp với thiết bị đòi hỏi độ cứng để đưa túi qua máy. Túi cứng có cảm giác chắc tay nhưng có thể xé lan nhanh nếu đã xuất hiện vết khía.

Giải pháp kỹ thuật thường là điều chỉnh công thức hoặc dùng màng nhiều lớp để mỗi lớp đảm nhận một chức năng, thay vì chỉ tăng lượng nhựa cho toàn bộ túi.

Tỷ lệ nhựa tái sinh và tạp chất không được kiểm soát

Nhựa tái sinh không mặc định đồng nghĩa với túi kém chất lượng. Vấn đề nằm ở nguồn nguyên liệu, mức độ phân loại, số lần gia công trước đó, sự suy giảm của polymer và khả năng kiểm soát công thức giữa các lô.

Nếu dòng nhựa tái sinh lẫn nhiều loại polymer, chất độn hoặc hạt chưa nóng chảy hoàn toàn, màng có thể xuất hiện các điểm không liên tục. Những điểm này giống khuyết tật vi mô: khi kéo, ứng suất tập trung quanh hạt tạp và khởi phát vết rách.

Dấu hiệu thực tế có thể gồm:

• Bề mặt xuất hiện mắt cá hoặc hạt cứng

• Màu sắc và độ trong không đồng đều

• Mùi vật liệu biến động giữa các lô

• Vết đen hoặc chấm lạ

• Độ giãn thay đổi rõ giữa các mẫu

• Túi rách không ổn định dù cùng độ dày

Không nên kết luận chất lượng chỉ bằng màu hoặc mùi. Cách chắc chắn hơn là kiểm tra cơ tính theo lô và yêu cầu nhà cung cấp duy trì tiêu chí kỹ thuật thống nhất.

Vết khía làm vết rách lan nhanh

Đây là nguyên nhân thường bị bỏ qua nhất. Một túi có thể chịu kéo tốt khi không có khuyết tật nhưng giảm độ bền mạnh sau khi mép túi bị cấn hoặc cắt nhẹ.

Cơ chế diễn ra theo chuỗi:

Lực kéo tác động lên túi → ứng suất dồn tại đầu vết khía → màng bị biến dạng cục bộ → vết nứt mở rộng → đường rách lan theo hướng có sức cản thấp hơn.

ASTM D1922 được dùng để xếp hạng tương đối khả năng chống lan truyền vết xé của các màng có chiều dày tương đương. ASTM cũng lưu ý màng có độ giãn cao có thể tạo kết quả biến động do kéo giãn và rách xiên, vì vậy phép thử này không phải lúc nào cũng phù hợp để dùng riêng lẻ làm công cụ kiểm soát sản xuất.

Trong thực tế, doanh nghiệp cần kiểm soát cả độ bền của màng nguyên vẹn và hành vi của màng sau khi đã có một vết tổn thương nhỏ.

Đường hàn nhiệt không đạt

Đường hàn là nơi thay đổi cấu trúc và chiều dày cục bộ. Khi gia nhiệt đúng, hai lớp PE liên kết đủ chắc để tải được truyền qua mối hàn. Khi thông số sai, mối hàn có thể chưa kết dính hoặc vùng sát mối hàn bị suy yếu.

Nhiệt độ cài đặt trên máy không phải yếu tố duy nhất. Kết quả còn phụ thuộc vào:

• Nhiệt độ thực tế tại bề mặt thanh hàn

• Thời gian tiếp xúc

• Áp lực

• Chiều dày và công thức màng

• Tốc độ máy

• Tình trạng lớp chống dính

• Độ phẳng của thanh hàn

• Mức sạch của bề mặt túi

Do đó, mức nhiệt 120–160°C chỉ là khoảng tham khảo thường gặp ở một số thiết bị và cấu trúc PE. Không nên sao chép một thông số cho tất cả túi. Cần xác lập “cửa sổ hàn” bằng thử nghiệm: nhiệt quá thấp gây bóc mối hàn, nhiệt quá cao gây co màng hoặc rách sát đường hàn.

Ma sát và va đập trong logistics

Trong kho và vận chuyển, túi phải chịu tải động chứ không chỉ tải tĩnh. Kiện hàng rung, trượt, bị nén và va vào bề mặt khác nhiều lần. Một vết xước rất nhỏ có thể được mở rộng sau hàng nghìn chu kỳ rung.

ASTM D1709 đánh giá năng lượng làm màng nhựa hỏng dưới tác động của quả rơi tự do và biểu thị kết quả bằng khối lượng gây ra tỷ lệ hỏng 50% trong điều kiện thử. Phép thử này phản ánh khả năng chịu va đập tốt hơn việc chỉ kéo mẫu bằng tay.

Tuy nhiên, thử rơi quả không mô phỏng đầy đủ cạnh sắc hoặc ma sát kéo dài. Đối với hàng thực tế, vẫn cần thử nghiệm đóng gói hoàn chỉnh với đúng sản phẩm, cách xếp và tuyến vận chuyển dự kiến.

Nhiệt, tia UV và thời gian lưu kho

PE không “mất nước” như cách giải thích phổ biến. Sự suy giảm tính dẻo khi bảo quản kém liên quan nhiều hơn đến quá trình lão hóa vật liệu, oxy hóa, tác động của nhiệt, tia cực tím và biến đổi phụ gia.

Nhiệt cao làm các phản ứng lão hóa diễn ra nhanh hơn. Ánh nắng có tia UV có thể phá vỡ chuỗi polymer nếu màng không được ổn định phù hợp. Túi có thể đổi màu, giảm độ giãn hoặc trở nên dễ nứt khi gấp.

Mức ảnh hưởng phụ thuộc công thức, phụ gia, nhiệt độ thực tế và thời gian tiếp xúc. Vì vậy, không thể dùng một ngưỡng duy nhất để kết luận mọi túi sẽ hỏng. Nguyên tắc an toàn là bảo quản nơi khô, mát, tránh nắng trực tiếp, cách nguồn nhiệt và luân chuyển tồn kho theo nguyên tắc nhập trước – xuất trước.

---

Hậu quả khi túi PE bị rách trong đóng gói

Túi rách không chỉ làm xấu bao bì. Tổn thất thường lan sang chất lượng hàng hóa, thời gian sản xuất, chi phí logistics và độ ổn định của cả quy trình.

Hàng hóa mất lớp bảo vệ

Khi xuất hiện lỗ thủng, bụi, nước, hơi ẩm hoặc chất bẩn có thể tiếp xúc với sản phẩm. Mức độ nghiêm trọng phụ thuộc vào mặt hàng.

Với linh kiện cơ khí, bụi và ẩm có thể ảnh hưởng đến bề mặt hoặc dầu bảo quản. Với hàng may mặc, túi rách làm tăng nguy cơ bẩn và ẩm. Với thực phẩm hoặc sản phẩm yêu cầu vệ sinh, bao bì hỏng có thể khiến lô hàng không còn đáp ứng điều kiện kiểm soát nội bộ.

Không nên mặc định mọi túi PE đều là bao bì kín khí hoặc hàng rào bảo quản chuyên dụng. Khả năng chống ẩm, chống khí và độ kín phụ thuộc cấu trúc màng, đường hàn và yêu cầu sản phẩm.

Tăng thời gian dừng và tái đóng gói

Một túi rách có thể buộc nhân viên phải lấy hàng ra, kiểm tra bề mặt, thay túi, dán nhãn lại và cập nhật số lượng. Nếu lỗi chỉ được phát hiện sau khi đóng pallet, doanh nghiệp còn phải tháo màng quấn và sắp xếp lại kiện.

Chi phí thực tế gồm cả:

• Túi thay thế

• Nhân công tái đóng gói

• Thời gian dừng máy

• Vật tư phụ bị bỏ

• Kiểm tra bổ sung

• Diện tích giữ hàng chờ xử lý

• Chậm tiến độ giao hàng

Vì vậy, mua túi rẻ hơn vài phần trăm có thể không mang lại tiết kiệm nếu tỷ lệ lỗi làm tăng tổng chi phí đóng gói.

Khiếu nại và khó truy nguyên lỗi

Nếu doanh nghiệp không lưu mã lô túi, ngày sử dụng và vị trí đóng gói, khi có khiếu nại sẽ rất khó xác định lỗi thuộc về vật liệu, thao tác hay vận chuyển.

Một lô hàng bị rách bao sau giao nhận có thể gây tranh luận giữa nhà cung cấp túi, bộ phận đóng gói và đơn vị vận chuyển. Thiếu dữ liệu khiến doanh nghiệp chỉ có thể thay túi dày hơn theo kinh nghiệm mà không biết nguyên nhân thực sự đã được loại bỏ hay chưa.

Tạo rủi ro chất lượng tái diễn

Túi bị rách thường là tín hiệu của một quy trình chưa được kiểm soát, không chỉ là lỗi của vài sản phẩm. Nếu doanh nghiệp chỉ thay từng túi hỏng nhưng không phân tích mẫu lỗi, vấn đề sẽ lặp lại ở lô tiếp theo.

Cách tiếp cận hiệu quả là coi tỷ lệ rách túi như một chỉ số vận hành: ghi nhận theo mã túi, mã sản phẩm, ca làm việc, máy đóng gói và tuyến vận chuyển. Dữ liệu này giúp nhận ra lỗi có tập trung vào một nhà cung cấp, một thiết bị hoặc một nhóm hàng cụ thể hay không.

---

Cách khắc phục túi PE bị rách khi đóng hàng

Khắc phục hiệu quả cần đi từ nhận diện cơ chế hỏng đến thử nghiệm giải pháp. Không nên bắt đầu bằng yêu cầu “tăng thêm 10 mic” nếu chưa biết túi rách ở thân, đường hàn hay điểm tiếp xúc.

Phân loại vết rách trước khi xử lý

Có thể chia sự cố thành bốn nhóm chính:

Dạng hỏng	Dấu hiệu	Nguyên nhân cần kiểm tra trước
Đâm thủng	Lỗ tại góc hoặc đầu nhọn	Hình dạng hàng, lớp đệm, độ bền va đập
Xé lan	Vết rách bắt đầu từ mép	Vết khía, dao cắt, mép cuộn, độ bền xé
Kéo đứt	Vùng màng giãn và hẹp dần	Tải trọng, độ dày, công thức nhựa
Bung hàn	Tách tại đáy hoặc mép	Nhiệt, thời gian, áp lực, độ sạch

Mỗi nhóm cần một hướng xử lý khác nhau. Ví dụ, thêm lớp PE Foam phù hợp với đâm thủng nhưng không sửa được mối hàn thiếu nhiệt.

Chọn túi theo điều kiện sử dụng thay vì số mic đơn lẻ

Doanh nghiệp nên lập bảng yêu cầu cho từng mã hàng, bao gồm khối lượng, kích thước, góc cạnh, cách nâng, số lớp xếp và thời gian vận chuyển.

Một hướng lựa chọn ban đầu:

• Hàng nhẹ, mềm, không góc cạnh: có thể bắt đầu thử với khoảng 25–30 mic

• Hàng trung bình, có thao tác nâng hoặc kéo: cân nhắc khoảng 30–40 mic

• Hàng nặng, có cạnh cứng hoặc vận chuyển dài: thử từ khoảng 40–50 mic kết hợp lớp đệm

• Hàng có đầu sắc, chi tiết kim loại hoặc yêu cầu cao: ưu tiên màng gia cường, túi nhiều lớp hoặc bao bì kết hợp

Các khoảng trên không phải tiêu chuẩn tải trọng. Kích thước túi càng lớn, cách phân bố tải càng khác. Trước khi duyệt, phải đóng đúng sản phẩm và thực hiện thử nghiệm mô phỏng.

Gia cố điểm tập trung ứng suất

Nếu vết rách luôn xuất hiện ở góc hàng, giải pháp hiệu quả nhất thường là làm giảm độ sắc hoặc tăng diện tích tiếp xúc.

Có thể áp dụng:

• Bọc góc bằng PE Foam, giấy tổ ong hoặc nẹp carton

• Đặt sản phẩm vào khay trước khi cho vào túi

• Che đầu ren, đầu kim loại bằng nắp bảo vệ

• Xoay hướng sản phẩm để cạnh sắc không tỳ vào đường hàn

• Cố định hàng bên trong để hạn chế dịch chuyển

• Dùng hai lớp túi tại khu vực có nguy cơ cao

Một lớp đệm mỏng đặt đúng vị trí đôi khi hiệu quả hơn việc tăng chiều dày toàn bộ túi, đồng thời hạn chế tăng lượng nhựa sử dụng.

Thiết lập lại thông số hàn nhiệt

Không nên điều chỉnh máy chỉ dựa trên nhiệt độ hiển thị. Cần tạo dải thử nghiệm theo ba biến số: nhiệt, thời gian và áp lực.

Quy trình thực tế có thể thực hiện như sau:

1. Chuẩn bị mẫu từ đúng lô màng đang sử dụng

2. Hàn ở nhiều mức nhiệt quanh thông số hiện tại

3. Giữ ổn định thời gian và áp lực trong từng nhóm

4. Chờ mối hàn nguội trước khi đánh giá

5. Kéo bóc mối hàn và quan sát vị trí hỏng

6. Chọn vùng thông số cho mối hàn ổn định, không bóc và không làm mỏng sát mép

7. Xác nhận lại ở tốc độ máy thực tế

Mối hàn tốt không nhất thiết là mối hàn trông đậm hoặc rộng nhất. Mục tiêu là liên kết đồng đều và truyền tải mà không tạo vùng giòn bên cạnh.

Kiểm tra bằng phép thử phù hợp

Kéo thử bằng tay chỉ hữu ích để sàng lọc nhanh. Để so sánh lô hoặc phê duyệt nhà cung cấp, cần phép thử có điều kiện xác định.

ASTM D882 áp dụng cho việc xác định tính chất kéo của màng và tấm nhựa mỏng dưới 1 mm. Kết quả có thể bao gồm ứng suất, độ giãn và mô đun tùy cách thử; tiêu chuẩn cũng chỉ rõ vật liệu hỏng theo kiểu xé có thể cho dữ liệu bất thường so với dạng đứt thông thường.

Nhóm chỉ tiêu nên cân nhắc gồm:

• Chiều dày và độ đồng đều chiều dày

• Độ bền kéo theo hai hướng của màng

• Độ giãn khi đứt

• Khả năng chống xé lan

• Khả năng chịu va đập

• Độ bền đường hàn

• Hệ số ma sát khi liên quan đến chạy máy hoặc trượt kiện

• Kích thước, ngoại quan và khuyết tật bề mặt

Không cần áp dụng mọi phép thử cho mọi sản phẩm. Chỉ tiêu phải gắn với cơ chế hỏng thực tế.

Thử nghiệm đóng gói hoàn chỉnh

Một mẫu màng đạt phòng thí nghiệm vẫn có thể thất bại khi đưa vào quy trình. Do đó, bước cuối cùng phải là thử trên hệ thống thực.

Ví dụ, với thùng carton nặng có bốn góc cứng:

1. Đóng đúng khối lượng danh định và mức tải cao dự kiến

2. Cho thùng vào túi theo thao tác thực tế

3. Hàn hoặc buộc miệng như sản xuất

4. Nâng, đặt và xếp chồng theo quy trình kho

5. Mô phỏng rung, va đập hoặc vận chuyển thử

6. Kiểm tra lỗ kim, vết trắng, xước và đường hàn

7. Ghi nhận tỷ lệ hỏng theo từng cấu hình túi

Chỉ nên duyệt giải pháp khi kết quả lặp lại ổn định trên đủ số mẫu, không phải sau một túi thử thành công.

---

Biện pháp phòng ngừa túi PE rách tái diễn

Sau khi xử lý lô lỗi, doanh nghiệp cần chuyển giải pháp thành tiêu chuẩn vận hành. Nếu không, thông số máy, nguồn vật liệu hoặc thao tác có thể trôi dần và làm lỗi quay lại.

Xây dựng tiêu chuẩn kỹ thuật mua hàng

Phiếu yêu cầu không nên chỉ ghi kích thước và số mic. Tùy ứng dụng, có thể bổ sung:

• Loại hoặc cấu trúc vật liệu

• Chiều dày danh định và dung sai

• Mức biến động chiều dày cho phép

• Độ bền kéo theo chiều máy và chiều ngang

• Độ giãn

• Độ bền xé hoặc va đập

• Yêu cầu đường hàn

• Màu sắc, độ trong và mức khuyết tật

• Tỷ lệ hoặc điều kiện sử dụng nhựa tái sinh

• Quy cách cuộn, đóng gói và bảo quản

• Phương pháp thử và tần suất lấy mẫu

ISO 9001 có thể cho thấy nhà cung cấp vận hành hệ thống quản lý chất lượng, nhưng không tự động chứng minh một túi cụ thể có độ bền phù hợp. Chứng nhận hệ thống cần đi cùng tiêu chuẩn sản phẩm, dữ liệu thử và khả năng truy xuất lô.

Kiểm tra đầu vào theo rủi ro

Không nhất thiết kiểm tra mọi chỉ tiêu cho mọi lô với cùng tần suất. Có thể phân cấp:

• Kiểm tra thường xuyên: kích thước, chiều dày, ngoại quan, đường hàn

• Kiểm tra định kỳ: độ bền kéo, độ giãn, độ xé, độ va đập

• Kiểm tra xác nhận: thay công thức, thay nhà cung cấp, thay thiết bị hoặc khi có khiếu nại

• Kiểm tra tăng cường: lô mới, nhà cung cấp mới hoặc giai đoạn tỷ lệ lỗi tăng

Mẫu phải được lấy ở nhiều vị trí trong lô. Chỉ kiểm tra túi trên cùng hoặc đầu cuộn có thể bỏ sót biến động.

Chuẩn hóa thao tác đóng gói

Hướng dẫn công việc cần mô tả cụ thể thay vì chỉ ghi “thao tác nhẹ nhàng”.

Nhân viên cần biết:

• Cách mở túi không tạo vết khía

• Hướng đưa sản phẩm vào

• Vị trí cần bọc góc

• Mức hàng tối đa cho mỗi túi

• Khoảng trống cần chừa để hàn

• Tiêu chí nhận biết mối hàn lỗi

• Cách cách ly lô túi bất thường

• Thông tin phải ghi khi phát hiện rách

Dao, bàn, máng trượt và chi tiết máy tiếp xúc với túi cũng cần được kiểm tra ba via. Một cạnh kim loại nhỏ trên thiết bị có thể làm hỏng hàng loạt túi dù vật liệu đạt yêu cầu.

Theo dõi tỷ lệ lỗi theo nguyên nhân

Không nên gộp tất cả thành chỉ số “túi rách”. Cần phân tách ít nhất:

• Rách thân

• Thủng góc

• Xé từ miệng

• Bung đáy

• Rách sát đường hàn

• Hỏng khi đóng gói

• Hỏng sau vận chuyển

Khi dữ liệu đủ chi tiết, doanh nghiệp có thể nhìn thấy xu hướng. Tỷ lệ bung đáy tăng sau khi tăng tốc máy gợi ý vấn đề hàn; tỷ lệ thủng góc chỉ tăng ở một mã hàng gợi ý vấn đề thiết kế bao gói; lỗi phân tán ở nhiều sản phẩm sau khi đổi lô túi gợi ý biến động vật liệu.

Bảo quản và luân chuyển tồn kho

Túi nên được giữ trong bao bì bảo vệ, tránh nắng trực tiếp, nguồn nhiệt, bụi và vật sắc. Cuộn màng không nên bị đè méo hoặc đặt ở vị trí khiến mép cuộn va chạm.

Doanh nghiệp nên:

• Ghi ngày nhập và mã lô

• Áp dụng nhập trước – xuất trước

• Không trộn lẫn lô khi chưa ghi nhận

• Để vật liệu ổn định về nhiệt độ trước khi đưa vào máy nếu kho và khu sản xuất chênh lệch lớn

• Kiểm tra lại túi lưu kho dài ngày trước khi dùng cho hàng quan trọng

---

Gợi ý thay thế túi PE cho hàng đặc biệt

Không phải sự cố nào cũng nên giải quyết bằng túi PE đơn lớp dày hơn. Với hàng nặng, sắc cạnh, nhạy tĩnh điện hoặc chịu điều kiện đặc biệt, thay đổi cấu trúc bao bì có thể hiệu quả hơn.

Chuyển sang túi PE nhiều lớp hoặc công thức gia cường

Màng nhiều lớp cho phép bố trí vật liệu theo chức năng. Lớp ngoài có thể hỗ trợ độ cứng hoặc khả năng chạy máy, lớp giữa tăng độ bền, còn lớp trong tối ưu khả năng hàn.

Lợi ích tiềm năng gồm:

• Phân bổ tính chất tốt hơn theo chiều dày

• Tăng khả năng chống đâm thủng

• Cải thiện độ ổn định của đường hàn

• Giảm nguy cơ một khuyết tật xuyên qua toàn bộ cấu trúc

• Có thể tối ưu lượng vật liệu thay vì tăng đồng đều mọi lớp

Tuy nhiên, hiệu quả không thể xác định chỉ bằng số lớp. Một màng ba lớp thiết kế kém vẫn có thể yếu hơn màng đơn lớp phù hợp. Cần so sánh bằng cùng phương pháp thử và cùng điều kiện đóng gói.

Kết hợp PE với lớp đệm hoặc bao bì cứng

Với hàng có góc sắc, chức năng của túi PE nên là chống bụi và ẩm, trong khi lớp khác đảm nhiệm chống va đập hoặc chịu lực.

Tình trạng hàng	Giải pháp phù hợp
Góc carton cứng	Nẹp góc hoặc PE Foam trước khi bọc túi
Chi tiết kim loại	Nắp bảo vệ đầu sắc, khay định hình hoặc túi hai lớp
Hàng dễ trầy	Lớp foam mềm kết hợp túi PE
Hàng nặng cần nâng	Bao dệt, thùng hoặc cấu trúc có quai chịu lực
Hàng xếp chồng	Khay hoặc carton chịu nén kết hợp túi chống bụi

Không nên dùng thân túi PE thông thường làm điểm nâng nếu túi chưa được thiết kế và xác nhận cho chức năng đó.

Dùng túi PP khi cần độ cứng nhưng phải kiểm soát độ giòn

PP thường cho cảm giác cứng và trong hơn một số cấu trúc PE, phù hợp với một số ứng dụng cần hình thức hoặc khả năng giữ dáng. Đổi lại, độ mềm và hành vi khi bị khía khác PE.

Vì vậy, không nên chuyển sang PP chỉ vì cho rằng “PP bền hơn”. Cần xác định sản phẩm đang hỏng do kéo, xé, đâm thủng hay nhiệt. Vật liệu phù hợp phải được chọn theo cơ chế hỏng và điều kiện sử dụng.

Dùng túi chống tĩnh điện cho linh kiện điện tử

Túi PE thông thường không tự động bảo vệ linh kiện nhạy cảm khỏi phóng tĩnh điện. Với điện tử, cần phân biệt:

• Túi chống tích điện

• Túi tiêu tán tĩnh điện

• Túi che chắn tĩnh điện

• Túi chống ẩm có lớp cản

Mỗi loại phục vụ mức bảo vệ khác nhau. Chỉ nhìn màu hồng, bạc hoặc đen không đủ để xác nhận tính năng. Nhà cung cấp cần công bố cấu trúc, đặc tính điện và điều kiện sử dụng phù hợp.

Checklist lựa chọn giải pháp

Trước khi duyệt túi hoặc vật liệu thay thế, cần trả lời:

• Túi rách theo cơ chế nào

• Điểm khởi phát nằm ở đâu

• Hàng nặng bao nhiêu và tải phân bố thế nào

• Có cạnh sắc hoặc chuyển động trong túi không

• Đường hàn có phải điểm yếu không

• Túi chịu tải tĩnh hay tải động

• Điều kiện nhiệt, nắng và thời gian lưu kho ra sao

• Chỉ tiêu nào cần đo

• Phương pháp thử có mô phỏng đúng sự cố không

• Giải pháp đã được xác nhận trên lô thử thực tế chưa

---

Túi PE dễ rách không thể được đánh giá chính xác chỉ bằng cảm giác cầm, độ trong hoặc số mic. Sự cố thường bắt đầu tại một điểm yếu như vùng màng mỏng, vết khía, góc hàng, tạp chất hoặc đường hàn không ổn định. Sau đó, lực kéo, ma sát và rung động làm tổn thương lan rộng.

Cách xử lý hiệu quả nhất là quan sát hình dạng vết rách, xác định cơ chế hỏng, chọn phép thử phù hợp và xác nhận giải pháp bằng đúng sản phẩm trong điều kiện vận hành thực tế. Tăng độ dày chỉ nên là một trong nhiều phương án. Trong nhiều trường hợp, bọc góc, cố định hàng, cải thiện công thức màng hoặc thiết lập lại cửa sổ hàn mang lại hiệu quả cao hơn và tiết kiệm vật liệu hơn.

Doanh nghiệp cũng cần chuyển kinh nghiệm xử lý thành tiêu chuẩn kỹ thuật, quy trình kiểm tra đầu vào và dữ liệu truy xuất theo lô. Khi vật liệu, máy móc, thao tác và logistics được kiểm soát đồng bộ, tỷ lệ rách túi mới có thể giảm bền vững thay vì chỉ được khắc phục tạm thời.
