Túi PE chống tĩnh điện là gì và vai trò quan trọng trong ngành điện tử

Đây là lý do mọi nhà máy điện tử đạt chuẩn quốc tế đều xây dựng ESD Control Program – hệ thống kiểm soát tĩnh điện xuyên suốt từ sản xuất, kiểm tra chất lượng, lưu kho đến vận chuyển. Trong hệ thống đó, túi PE chống tĩnh điện là một trong những vật tư cơ bản nhưng có vai trò đặc biệt quan trọng.

Nhiều người cho rằng túi chống tĩnh điện chỉ đơn giản là "một chiếc túi nhựa màu hồng". Thực tế hoàn toàn khác. Một chiếc túi ESD được thiết kế dựa trên các nguyên lý điện học nhằm kiểm soát sự tích tụ, phân tán hoặc che chắn điện tích tùy theo từng cấp độ bảo vệ.

Hiểu đúng bản chất của túi PE chống tĩnh điện không chỉ giúp doanh nghiệp lựa chọn đúng vật tư đóng gói mà còn tránh được những tổn thất lớn do lỗi ESD – nguyên nhân gây thiệt hại hàng tỷ USD mỗi năm cho ngành công nghiệp điện tử toàn cầu.

---

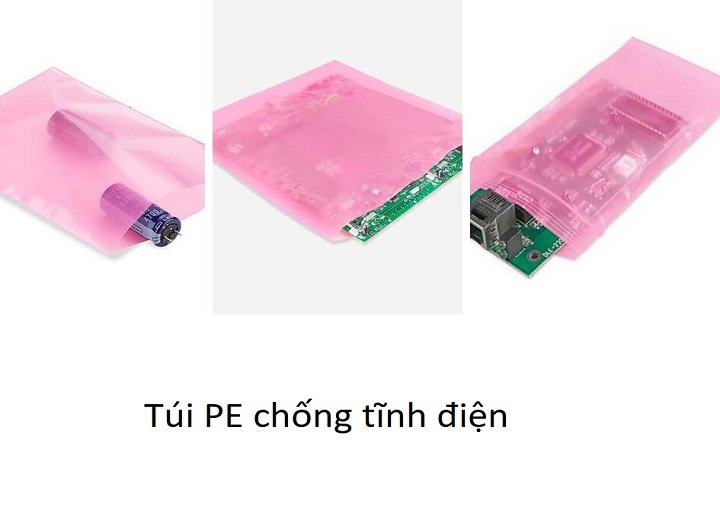

Túi PE chống tĩnh điện là gì?

Theo cách định nghĩa trong lĩnh vực kiểm soát ESD, túi PE chống tĩnh điện là loại bao bì được sản xuất từ nhựa Polyethylene (PE), kết hợp với các phụ gia hoặc lớp vật liệu chuyên dụng nhằm kiểm soát sự hình thành, tích tụ và phân tán điện tích tĩnh trên bề mặt túi.

Khác với túi PE thông thường vốn chỉ có chức năng bảo vệ cơ học hoặc chống bụi, túi PE chống tĩnh điện được thiết kế để giảm nguy cơ xảy ra hiện tượng Electrostatic Discharge (ESD) – quá trình phóng điện đột ngột giữa hai vật thể có điện thế khác nhau.

Nói cách khác, chiếc túi không trực tiếp "chống điện" cho linh kiện mà đóng vai trò kiểm soát môi trường điện tích xung quanh linh kiện trong quá trình:

• Đóng gói sản phẩm
• Lưu kho
• Luân chuyển nội bộ
• Xuất khẩu
• Vận chuyển đường dài
• Sửa chữa và bảo hành

Đây chính là điểm khác biệt quan trọng nhất giữa túi PE chống tĩnh điện và các loại túi nhựa thông thường.

---

Vì sao chỉ một tia tĩnh điện nhỏ cũng có thể phá hỏng linh kiện?

Đây là điều khiến nhiều người bất ngờ.

Con người chỉ bắt đầu cảm nhận được hiện tượng tĩnh điện khi điện áp đạt khoảng 3.000–5.000 Volt. Ví dụ, sau khi đi trên thảm rồi chạm tay vào tay nắm cửa, bạn có thể thấy tia lửa nhỏ và cảm giác "giật".

Tuy nhiên, nhiều linh kiện bán dẫn hiện đại lại có khả năng chịu ESD thấp hơn rất nhiều.

Ví dụ:

Điều này có nghĩa:

Một điện tích mà con người hoàn toàn không cảm nhận được vẫn đủ để gây hỏng linh kiện.

Đó cũng là nguyên nhân vì sao ESD được xem là "kẻ phá hoại vô hình" trong sản xuất điện tử.

---

ESD không phải lúc nào cũng làm linh kiện hỏng ngay

Một hiểu nhầm rất phổ biến là:

Nếu linh kiện vẫn hoạt động sau khi bị phóng điện thì nghĩa là không có vấn đề.

Trong thực tế, các kỹ sư ESD thường chia hư hỏng thành hai nhóm.

Catastrophic Failure

Đây là dạng hỏng hoàn toàn.

Sau khi xảy ra ESD:

• IC chết ngay
• Không khởi động
• Không thể kiểm tra chức năng
• Bị loại ngay tại QC

Loại lỗi này dễ phát hiện.

---

Latent Failure

Đây mới là dạng nguy hiểm nhất.

ESD không phá hủy hoàn toàn cấu trúc bán dẫn mà chỉ làm:

• mỏng lớp oxide
• suy giảm mối nối bán dẫn
• tạo vi nứt trong đường dẫn
• làm transistor yếu đi

Lúc này linh kiện:

• vẫn vượt qua kiểm tra
• vẫn xuất xưởng
• vẫn hoạt động bình thường

Nhưng sau vài tháng hoặc vài năm sử dụng sẽ phát sinh lỗi ngẫu nhiên.

Đây là nguyên nhân khiến nhiều doanh nghiệp phải chịu:

• chi phí bảo hành
• thu hồi sản phẩm
• mất uy tín thương hiệu

trong khi gần như không thể truy ngược nguyên nhân ban đầu.

Chính vì vậy, nhiều nhà máy coi việc phòng ngừa ESD luôn rẻ hơn rất nhiều so với xử lý hậu quả sau này.

---

Tĩnh điện hình thành từ đâu?

Một sai lầm khác là cho rằng chỉ có máy móc mới tạo ra tĩnh điện.

Thực tế, điện tích xuất hiện gần như ở mọi hoạt động hằng ngày.

Ví dụ:

• Người đi bộ trên sàn epoxy
• Kéo băng keo
• Mở túi nhựa
• Trượt khay nhựa trên bàn
• Cọ xát giữa hai lớp vật liệu
• Quần áo ma sát với cơ thể
• Cuộn màng PE khi đóng gói
• Di chuyển thùng carton trên băng chuyền

Hiện tượng này được gọi là Triboelectric Effect – hiệu ứng nhiễm điện do ma sát.

Khi hai vật liệu tiếp xúc rồi tách rời nhau, electron sẽ dịch chuyển từ vật liệu này sang vật liệu khác.

Nếu điện tích không được tiêu tán đúng cách, chúng sẽ tích tụ trên bề mặt.

Đến khi gặp vật có điện thế khác, toàn bộ điện tích sẽ phóng ra chỉ trong vài nano giây.

Đó chính là hiện tượng Electrostatic Discharge (ESD).

---

Vì sao túi PE thông thường lại làm tăng nguy cơ ESD?

Đây là điểm nhiều doanh nghiệp mới tham gia ngành điện tử thường bỏ qua.

Nhựa PE nguyên sinh vốn là vật liệu cách điện rất tốt.

Điều này đồng nghĩa với việc:

• điện tích rất khó thoát khỏi bề mặt
• điện tích dễ tích tụ
• càng ma sát càng tích điện

Ví dụ:

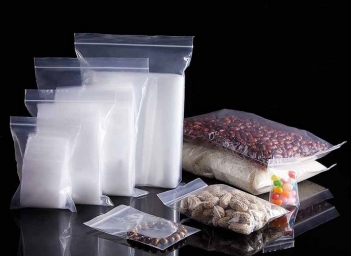

Một bo mạch được đặt vào túi PE thông thường.

Trong quá trình vận chuyển:

• túi cọ sát với carton
• cọ sát với xốp
• cọ sát với các túi khác
• cọ sát với bàn thao tác

Điện tích liên tục tích tụ trên bề mặt túi.

Đến khi người kỹ thuật mở túi hoặc bo mạch chạm vào vật dẫn điện, toàn bộ điện tích có thể phóng trực tiếp vào linh kiện.

Chính chiếc túi lúc này trở thành nguồn phát sinh ESD, thay vì là vật bảo vệ.

Đó là lý do túi PE thông thường tuyệt đối không được sử dụng để đóng gói linh kiện điện tử nhạy cảm.

---

Vai trò của túi PE chống tĩnh điện trong hệ thống kiểm soát ESD

Nhiều người nghĩ rằng chỉ cần sử dụng túi chống tĩnh điện là đủ để bảo vệ linh kiện.

Đây là quan điểm chưa chính xác.

Theo các tiêu chuẩn ESD quốc tế, túi chống tĩnh điện chỉ là một mắt xích trong toàn bộ hệ thống kiểm soát điện tích.

Một chương trình ESD hoàn chỉnh thường bao gồm:

• Sàn chống tĩnh điện
• Thảm ESD trên bàn thao tác
• Dây đeo cổ tay nối đất
• Giày chống tĩnh điện
• Quần áo ESD
• Xe đẩy ESD
• Khay chứa ESD
• Bao bì ESD
• Túi PE chống tĩnh điện
• Quy trình kiểm tra điện trở định kỳ
• Kiểm soát độ ẩm môi trường
• Đào tạo nhân viên

Trong chuỗi đó, túi PE chống tĩnh điện đảm nhiệm vai trò duy trì mức bảo vệ khi linh kiện rời khỏi khu vực làm việc được kiểm soát, chẳng hạn khi:

• chuyển từ dây chuyền SMT sang QC
• chuyển sang kho
• giao cho khách hàng
• gửi bảo hành
• xuất khẩu

Nếu ví toàn bộ hệ thống ESD như một chuỗi an toàn thì túi PE chống tĩnh điện chính là "lớp áo giáp" cuối cùng bảo vệ linh kiện trước khi tiếp xúc với môi trường bên ngoài.

Cấu tạo và nguyên lý hoạt động của túi PE chống tĩnh điện

Để lựa chọn đúng loại túi chống tĩnh điện, người sử dụng không nên chỉ quan tâm đến màu sắc hoặc tên thương mại của sản phẩm. Điều quan trọng hơn là hiểu cơ chế hoạt động của từng loại vật liệu.

Trong thực tế, rất nhiều doanh nghiệp mua "túi chống tĩnh điện" nhưng vẫn gặp lỗi ESD vì hiểu sai rằng tất cả các loại túi đều có cùng chức năng bảo vệ. Trên thực tế, mỗi loại túi được thiết kế theo một nguyên lý điện học khác nhau và chỉ phù hợp với từng cấp độ bảo vệ nhất định.

Hiểu rõ cấu tạo, thông số kỹ thuật và cơ chế phân tán điện tích sẽ giúp doanh nghiệp lựa chọn đúng giải pháp, tránh vừa lãng phí chi phí vừa không đạt hiệu quả bảo vệ linh kiện.

---

Cấu tạo của túi PE chống tĩnh điện

Túi PE chống tĩnh điện không đơn thuần là một lớp nhựa PE được nhuộm màu hồng hay màu đen. Tùy từng mục đích sử dụng, nhà sản xuất sẽ thay đổi thành phần vật liệu và cấu trúc nhiều lớp để tạo ra khả năng kiểm soát điện tích theo yêu cầu.

Thông thường, một túi PE chống tĩnh điện sẽ gồm các thành phần sau.

Lớp nền Polyethylene (PE)

Đây là lớp vật liệu chiếm tỷ trọng lớn nhất của túi.

Polyethylene được lựa chọn vì có nhiều ưu điểm:

• Dẻo và dễ gia công
• Khả năng hàn nhiệt tốt
• Chống bụi và chống ẩm ở mức cơ bản
• Độ bền kéo cao
• Chi phí sản xuất thấp

Tuy nhiên, PE nguyên sinh lại là vật liệu cách điện.

Điều này có nghĩa:

• điện tích khó di chuyển
• điện tích dễ tích tụ trên bề mặt
• khi ma sát sẽ tạo ra điện áp rất lớn

Nếu chỉ sử dụng PE nguyên chất thì chiếc túi hoàn toàn không có khả năng bảo vệ linh kiện khỏi ESD.

Đây là lý do các nhà sản xuất phải bổ sung thêm các thành phần chức năng.

---

Phụ gia chống tĩnh điện (Antistatic Additive)

Đây là thành phần tạo nên đặc tính "antistatic" của túi.

Các phụ gia này thường được phối trộn trực tiếp vào hạt nhựa trong quá trình ép đùn hoặc được phủ lên bề mặt sau khi sản xuất.

Nguyên lý hoạt động của chúng là:

• làm giảm điện trở bề mặt
• tăng khả năng hấp phụ hơi ẩm
• tạo lớp dẫn điện rất mỏng trên bề mặt vật liệu

Nhờ vậy, điện tích phát sinh sẽ không tích tụ lâu mà được tiêu tán dần theo thời gian.

Điểm cần lưu ý là:

Phụ gia chống tĩnh điện không làm chiếc túi trở thành vật dẫn điện.

Chúng chỉ giúp giảm khả năng tích điện.

Đây là điểm mà rất nhiều người thường nhầm lẫn.

---

Chất dẫn điện (Conductive Filler)

Đối với túi dẫn điện, nhà sản xuất sẽ bổ sung:

• Carbon Black
• Carbon Fiber
• Conductive Polymer
• hoặc các vật liệu dẫn điện chuyên dụng

Các hạt dẫn điện này tạo thành mạng lưới liên kết bên trong lớp PE.

Kết quả là điện tích có thể di chuyển nhanh hơn rất nhiều so với túi antistatic thông thường.

Đó là lý do túi dẫn điện thường có màu:

• Đen
• Đen xám
• Than chì

Thay vì màu hồng.

---

Lớp kim loại che chắn (Metal Shield Layer)

Đây là cấu trúc chỉ xuất hiện ở Metal Shielding Bag.

Một lớp nhôm cực mỏng (hoặc hợp kim kim loại khác) được ép giữa các lớp polymer.

Độ dày lớp kim loại chỉ vài chục nanomet nhưng lại tạo ra khả năng:

• phản xạ điện trường
• phân bố điện tích trên toàn bộ bề mặt
• hạn chế điện trường xuyên vào bên trong túi

Đây chính là nguyên lý Faraday Cage được ứng dụng trong bao bì ESD.

Nhờ đó, linh kiện bên trong được bảo vệ ngay cả khi có điện tích xuất hiện ở bên ngoài túi.

---

Cơ chế chống tĩnh điện hoạt động như thế nào?

Đây là phần quan trọng nhất nhưng cũng là phần ít được giải thích trong hầu hết các bài viết trên Internet.

Nhiều người chỉ biết rằng túi "chống tĩnh điện", nhưng không hiểu vì sao nó chống được.

Thực tế, có ba cơ chế hoàn toàn khác nhau.

---

Cơ chế 1: Hạn chế sự hình thành điện tích

Đây là nguyên lý của túi Antistatic.

Khi hai vật liệu cọ xát, electron sẽ dịch chuyển giữa hai bề mặt.

Nếu vật liệu là PE thông thường, electron sẽ bị giữ lại trên bề mặt.

Điện tích liên tục tăng lên.

Ngược lại, ở túi antistatic, phụ gia chống tĩnh điện giúp điện tích khó tích tụ hơn.

Hiểu đơn giản:

PE thường giống như một chiếc bình chứa điện.

Trong khi đó, PE Antistatic giống như chiếc bình luôn có một lỗ thoát nhỏ.

Điện tích vẫn sinh ra.

Nhưng chưa kịp tích tụ đến mức nguy hiểm thì đã tiêu tán dần.

Đây là lý do loại túi này thường được sử dụng trong khu vực đã kiểm soát ESD.

---

Cơ chế 2: Phân tán điện tích (Static Dissipation)

Đây là cơ chế của vật liệu Dissipative.

Khác với vật liệu dẫn điện, vật liệu dissipative không cho điện tích chạy quá nhanh.

Thay vào đó, điện tích sẽ lan dần trên toàn bộ bề mặt vật liệu.

Điều này mang lại hai lợi ích rất lớn.

Thứ nhất, điện tích không tập trung tại một điểm.

Thứ hai, điện áp giảm dần theo thời gian.

Nhờ đó hạn chế khả năng xuất hiện tia lửa ESD.

Đây cũng là lý do nhiều tiêu chuẩn ESD ưu tiên sử dụng vật liệu dissipative hơn conductive trong nhiều ứng dụng.

---

Cơ chế 3: Che chắn điện trường (Electrostatic Shielding)

Đây là cơ chế cao cấp nhất.

Khác với hai cơ chế trước chỉ xử lý điện tích trên bề mặt túi, túi Shielding còn ngăn điện trường bên ngoài tác động vào linh kiện.

Nguyên lý này tương tự lồng Faraday.

Khi điện tích xuất hiện bên ngoài túi:

• điện tích sẽ phân bố trên lớp kim loại
• điện trường gần như không xuyên vào bên trong
• linh kiện được cô lập khỏi môi trường điện bên ngoài

Đây là lý do các CPU, FPGA, SSD, RAM server, bo mạch điều khiển công nghiệp hay module hàng không thường được đóng gói trong túi Metal Shielding thay vì túi PE màu hồng.

---

Antistatic, Dissipative và Conductive khác nhau như thế nào?

Đây là ba thuật ngữ thường xuyên bị sử dụng thay thế cho nhau, mặc dù chúng mô tả ba nhóm vật liệu hoàn toàn khác biệt.

Điều cần nhớ là:

Conductive không phải lúc nào cũng tốt hơn Dissipative.

Nếu vật dẫn điện không được nối đất đúng cách, nó vẫn có thể trở thành nguồn phóng điện.

Đó là lý do trong nhiều dây chuyền SMT hiện đại, vật liệu dissipative được sử dụng phổ biến hơn conductive.

---

Ý nghĩa của điện trở bề mặt (Surface Resistivity)

Một trong những thông số quan trọng nhất khi đánh giá túi chống tĩnh điện là Surface Resistivity.

Thông số này cho biết:

Bề mặt vật liệu cản trở dòng điện di chuyển nhiều hay ít.

Đơn vị đo là Ohm trên mỗi hình vuông (Ω/sq hoặc Ω/□).

Giá trị càng thấp:

→ vật liệu càng dẫn điện.

Giá trị càng cao:

→ vật liệu càng cách điện.

Theo phân loại kỹ thuật phổ biến:

• Conductive: nhỏ hơn khoảng 10⁵ Ω/sq
• Static Dissipative: khoảng 10⁵–10¹¹ Ω/sq
• Insulative: lớn hơn khoảng 10¹¹ Ω/sq

Chỉ số này rất quan trọng vì nó quyết định tốc độ điện tích có thể di chuyển trên bề mặt vật liệu.

Tuy nhiên, đây không phải là thông số duy nhất để đánh giá hiệu quả của túi chống tĩnh điện.

---

Static Decay Time – chỉ số quan trọng nhưng thường bị bỏ qua

Nhiều doanh nghiệp chỉ yêu cầu nhà cung cấp cung cấp điện trở bề mặt.

Trong khi đó, các kỹ sư ESD thường quan tâm thêm một thông số khác:

Static Decay Time.

Đây là khoảng thời gian cần để điện tích trên vật liệu giảm từ mức ban đầu xuống một ngưỡng xác định.

Ví dụ:

Một vật liệu có thời gian suy giảm điện tích càng ngắn thì khả năng tiêu tán điện tích càng nhanh.

Điều này đặc biệt quan trọng trong dây chuyền SMT tốc độ cao, nơi linh kiện liên tục được đưa qua nhiều công đoạn chỉ trong vài giây.

Nếu điện tích chưa kịp tiêu tán mà sản phẩm đã được thao tác tiếp, nguy cơ ESD vẫn tồn tại dù vật liệu đạt điện trở bề mặt theo yêu cầu.

Vì vậy, trong đánh giá kỹ thuật, Surface Resistivity và Static Decay Time luôn cần được xem xét cùng nhau thay vì đánh giá riêng lẻ.

---

Các tiêu chuẩn kỹ thuật áp dụng cho túi PE chống tĩnh điện

Để bảo đảm chất lượng và khả năng bảo vệ linh kiện, các nhà sản xuất bao bì ESD thường tham chiếu những tiêu chuẩn quốc tế sau:

• ANSI/ESD S541: Quy định các yêu cầu đối với vật liệu và bao bì dùng để bảo vệ sản phẩm nhạy cảm với ESD, bao gồm phân loại vật liệu, đặc tính điện và nguyên tắc lựa chọn bao bì phù hợp.
• ANSI/ESD S20.20: Tiêu chuẩn xây dựng chương trình kiểm soát ESD trong doanh nghiệp. Túi chống tĩnh điện chỉ là một thành phần trong toàn bộ hệ thống này.
• IEC 61340-5-1: Tiêu chuẩn quốc tế về bảo vệ thiết bị điện tử khỏi hiện tượng phóng tĩnh điện trong sản xuất, lắp ráp, lưu kho và vận chuyển.
• MIL-PRF-81705: Tiêu chuẩn quân sự của Hoa Kỳ dành cho vật liệu bao gói chống tĩnh điện sử dụng trong các ứng dụng yêu cầu độ tin cậy cao.

Việc sản phẩm được công bố đáp ứng các tiêu chuẩn này không chỉ thể hiện khả năng kiểm soát điện tích mà còn cho thấy nhà sản xuất đã thử nghiệm vật liệu theo những phương pháp được công nhận trong ngành.

Phân loại túi PE chống tĩnh điện

Sau khi hiểu cấu tạo và nguyên lý hoạt động, câu hỏi tiếp theo mà nhiều doanh nghiệp đặt ra là:

"Nên chọn loại túi nào cho sản phẩm của mình?"

Đây cũng là nguyên nhân khiến nhiều doanh nghiệp lãng phí chi phí đóng gói hoặc ngược lại, lựa chọn loại túi không đủ khả năng bảo vệ khiến linh kiện bị hỏng trong quá trình vận chuyển.

Thực tế, thị trường hiện nay có nhiều loại túi được quảng cáo là "chống tĩnh điện", nhưng xét dưới góc độ kỹ thuật ESD, chúng được chia thành các nhóm hoàn toàn khác nhau về cơ chế hoạt động, cấp độ bảo vệ và phạm vi ứng dụng.

Việc phân loại đúng sẽ giúp doanh nghiệp tối ưu chi phí mà vẫn đảm bảo an toàn cho linh kiện.

---

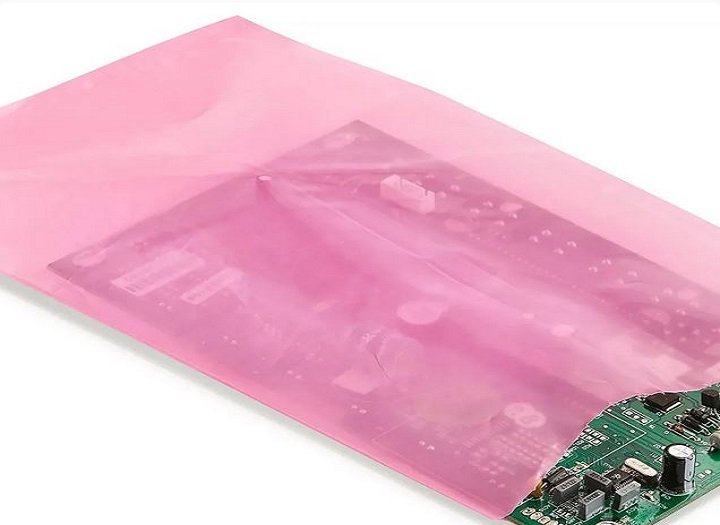

Túi PE Antistatic (Pink Antistatic Bag)

Đây là loại túi phổ biến nhất trên thị trường.

Đặc điểm dễ nhận biết nhất là màu hồng nhạt hoặc màu hồng trong suốt nên nhiều người thường gọi là túi PE màu hồng chống tĩnh điện.

Tuy nhiên, điều cần hiểu là màu hồng không tạo ra khả năng chống tĩnh điện. Màu sắc chỉ là quy ước nhận diện trong ngành.

Khả năng chống tĩnh điện đến từ lớp phụ gia antistatic được bổ sung trong quá trình sản xuất.

Nguyên lý bảo vệ

Loại túi này hoạt động bằng cách:

• giảm khả năng sinh điện tích do ma sát
• hạn chế điện tích tích tụ trên bề mặt
• giúp điện tích tiêu tán dần theo thời gian

Điều quan trọng là:

Túi không có khả năng che chắn điện trường bên ngoài.

Nếu một nguồn ESD mạnh xuất hiện bên ngoài túi, điện trường vẫn có thể tác động đến linh kiện bên trong.

Đây là giới hạn lớn nhất của dòng túi này.

---

Ưu điểm

Pink Antistatic Bag được sử dụng rộng rãi vì có nhiều ưu điểm:

• Chi phí thấp
• Dễ sản xuất
• Khối lượng nhẹ
• Trong suốt nên dễ nhận diện sản phẩm
• Phù hợp với sản xuất số lượng lớn
• Dễ hàn nhiệt và in ấn

Đối với các doanh nghiệp SMT, đây là loại bao bì được sử dụng nhiều trong quá trình luân chuyển nội bộ.

---

Hạn chế

Đây cũng là loại túi bị sử dụng sai mục đích nhiều nhất.

Không nên dùng Pink Antistatic Bag cho:

• CPU
• FPGA
• SSD
• Module RF
• Thiết bị y tế điện tử
• Bo mạch điều khiển giá trị cao

đặc biệt khi sản phẩm phải vận chuyển ra ngoài môi trường kiểm soát ESD.

Lý do là túi không có khả năng Shielding.

---

Khi nào nên sử dụng?

Loại túi này phù hợp khi:

• Nhà máy đã có hệ thống ESD hoàn chỉnh
• Linh kiện chỉ di chuyển nội bộ
• Kho được kiểm soát ESD
• Mức độ nhạy cảm của linh kiện không quá cao
• Không có nguy cơ xuất hiện điện trường mạnh từ môi trường bên ngoài

Đây là lựa chọn có chi phí tối ưu nhất nếu điều kiện sử dụng đáp ứng đúng yêu cầu kỹ thuật.

---

Túi PE Dissipative

Đây là nhóm vật liệu thường bị nhầm với Antistatic.

Thực tế, hai khái niệm này không hoàn toàn giống nhau.

Nếu Antistatic tập trung vào việc hạn chế hình thành điện tích, thì Dissipative lại tập trung vào kiểm soát quá trình tiêu tán điện tích.

Điều này mang lại mức độ an toàn cao hơn.

---

Cơ chế hoạt động

Điện tích sau khi xuất hiện sẽ không bị giữ nguyên trên bề mặt.

Thay vào đó, chúng sẽ:

• lan đều trên vật liệu
• giảm dần điện thế
• tiêu tán từ từ

Quá trình này giúp hạn chế hiện tượng:

• phóng điện cục bộ
• tia lửa ESD
• điện áp đỉnh quá cao

Đây là lý do vật liệu Dissipative được sử dụng rất phổ biến trong:

• bàn thao tác ESD
• khay SMT
• xe đẩy linh kiện
• giá đỡ PCB
• hộp chứa IC

và cả một số loại túi cao cấp.

---

Ưu điểm

So với túi Antistatic thông thường, vật liệu Dissipative có:

• Mức độ ổn định cao hơn
• Hiệu quả lâu dài hơn
• Ít phụ thuộc độ ẩm môi trường
• Khả năng kiểm soát điện tích tốt hơn

Đây là lý do nhiều doanh nghiệp điện tử lớn hiện nay ưu tiên lựa chọn vật liệu Dissipative trong chương trình ESD của mình.

---

Túi Conductive (Túi dẫn điện)

Conductive Bag là cấp độ khác hoàn toàn.

Thay vì chỉ giảm điện tích hoặc tiêu tán điện tích, loại túi này tạo ra đường dẫn để điện tích di chuyển rất nhanh.

Vật liệu thường chứa:

• Carbon Black
• Carbon Fiber
• Conductive Polymer

Do đó, túi thường có màu:

• Đen
• Than chì
• Đen mờ

---

Ưu điểm

Khả năng dẫn điện tốt giúp:

• điện tích không tích tụ
• giảm nguy cơ ESD nội bộ
• thích hợp cho một số linh kiện chuyên dụng

Loại túi này thường được sử dụng để:

• đựng IC rời
• tray bán dẫn
• chip chưa đóng gói
• wafer carrier

---

Conductive có phải luôn tốt hơn?

Không.

Đây là hiểu lầm rất phổ biến.

Một vật liệu dẫn điện nếu:

• không nối đất
• không kiểm soát điện thế

thì vẫn có thể mang điện tích.

Khi đó chính nó lại trở thành nguồn gây ESD.

Đó là lý do Conductive Bag không thay thế được Shielding Bag.

---

Metal Shielding Bag (Túi bạc chống tĩnh điện)

Đây là dòng túi có cấp độ bảo vệ cao nhất trong các loại bao bì ESD thông dụng.

Loại túi này thường có:

• màu bạc
• ánh kim
• cấu trúc nhiều lớp

Bên trong gồm:

• Polyester
• Lớp nhôm siêu mỏng
• PE
• Lớp chống mài mòn

---

Cơ chế Faraday Cage

Điểm khác biệt lớn nhất của Shielding Bag là khả năng tạo hiệu ứng lồng Faraday.

Khi điện trường xuất hiện bên ngoài:

• điện tích sẽ phân bố trên lớp kim loại
• điện trường gần như không truyền vào khoang chứa linh kiện

Điều này giúp:

• bảo vệ IC
• bảo vệ CPU
• bảo vệ FPGA
• bảo vệ bo mạch nhiều lớp

ngay cả trong điều kiện vận chuyển ngoài môi trường ESD.

---

Khi nào nên sử dụng?

Shielding Bag được khuyến nghị cho:

• Mainboard
• CPU
• SSD
• RAM
• Card đồ họa
• Thiết bị quân sự
• Thiết bị y tế
• Thiết bị hàng không
• Bộ điều khiển công nghiệp
• Module viễn thông

Đây cũng là loại bao bì được sử dụng phổ biến trong hoạt động xuất khẩu linh kiện điện tử.

---

Túi Moisture Barrier Bag (MBB) có phải là túi chống tĩnh điện?

Rất nhiều người nhầm lẫn giữa:

• Moisture Barrier Bag
• Metal Shielding Bag

Thực tế đây là hai khái niệm khác nhau.

Moisture Barrier Bag được thiết kế nhằm:

• ngăn hơi nước
• giảm độ ẩm
• bảo vệ linh kiện nhạy ẩm (MSD)

Nhiều loại MBB hiện đại đồng thời tích hợp khả năng chống tĩnh điện và che chắn ESD.

Tuy nhiên:

Không phải mọi túi MBB đều có cùng cấp độ bảo vệ ESD.

Do đó cần xem thông số kỹ thuật thay vì chỉ nhìn tên sản phẩm.

---

So sánh các loại túi chống tĩnh điện

---

Doanh nghiệp nên lựa chọn loại túi nào?

Không có loại túi nào là "tốt nhất" cho mọi ứng dụng.

Một kỹ sư ESD sẽ luôn lựa chọn dựa trên đánh giá rủi ro, thay vì giá thành hoặc màu sắc.

Có thể tham khảo nguyên tắc sau:

• Pink Antistatic: Phù hợp với linh kiện phổ thông, luân chuyển nội bộ trong khu vực đã kiểm soát ESD.
• Dissipative Bag: Phù hợp với doanh nghiệp yêu cầu kiểm soát điện tích ổn định hơn và môi trường sản xuất có tiêu chuẩn ESD nghiêm ngặt.
• Conductive Bag: Dùng cho một số linh kiện chuyên dụng hoặc hệ thống đã được thiết kế tiếp địa đúng kỹ thuật.
• Metal Shielding Bag: Lựa chọn ưu tiên cho CPU, IC giá trị cao, PCB phức tạp, thiết bị xuất khẩu hoặc sản phẩm phải vận chuyển qua nhiều môi trường khác nhau.

Nguyên tắc quan trọng nhất là chọn đúng cấp bảo vệ theo độ nhạy ESD của linh kiện, thay vì mặc định rằng loại túi đắt nhất luôn là lựa chọn tối ưu. Trong nhiều trường hợp, sử dụng túi Shielding cho mọi sản phẩm sẽ làm tăng đáng kể chi phí đóng gói mà không mang lại giá trị tương xứng, trong khi dùng túi Antistatic cho linh kiện có độ nhạy cao lại tiềm ẩn rủi ro hư hỏng và chi phí bảo hành lớn hơn nhiều.

So sánh túi PE chống tĩnh điện với các loại túi ESD khác

Nếu chỉ nhìn bằng mắt thường, người dùng rất khó phân biệt giữa túi PE chống tĩnh điện và nhiều loại bao bì ESD khác đang được bán trên thị trường. Thậm chí, không ít nhà cung cấp cũng sử dụng thuật ngữ "túi chống tĩnh điện" để gọi chung cho tất cả các loại bao bì có liên quan đến ESD, dẫn đến sự nhầm lẫn trong quá trình lựa chọn.

Từ góc độ kỹ thuật, mỗi loại túi được thiết kế để giải quyết một nhóm rủi ro khác nhau. Vì vậy, lựa chọn đúng không chỉ dựa vào giá thành mà phải dựa trên mức độ nhạy ESD của linh kiện, môi trường làm việc và phương thức vận chuyển.

---

Túi PE chống tĩnh điện và túi PE thông thường

Đây là sự nhầm lẫn phổ biến nhất, đặc biệt ở các doanh nghiệp mới tham gia sản xuất điện tử.

Về hình thức, hai loại túi đều được làm từ nhựa PE, có độ mềm dẻo tương tự và có thể được sản xuất với nhiều kích thước khác nhau. Tuy nhiên, sự khác biệt nằm ở đặc tính điện của vật liệu.

Túi PE thông thường

PE nguyên sinh là vật liệu có điện trở rất cao, thuộc nhóm vật liệu cách điện.

Điều này khiến:

• Điện tích khó di chuyển
• Điện tích dễ tích tụ trên bề mặt
• Ma sát càng nhiều thì điện áp càng tăng
• Nguy cơ xảy ra ESD cao hơn

Đây là lý do túi PE thông thường chỉ phù hợp để:

• Đóng gói hàng tiêu dùng
• Bảo vệ sản phẩm khỏi bụi bẩn
• Chống trầy xước
• Bao gói linh kiện cơ khí

Đối với linh kiện điện tử nhạy cảm, loại túi này không những không bảo vệ mà còn có thể trở thành nguồn phát sinh tĩnh điện.

---

Túi PE chống tĩnh điện

Khác với PE nguyên sinh, túi PE chống tĩnh điện được bổ sung phụ gia hoặc lớp vật liệu có khả năng kiểm soát điện tích.

Nhờ đó:

• Giảm lượng điện tích hình thành khi ma sát
• Hạn chế tích tụ điện áp trên bề mặt
• Giảm xác suất phóng điện khi tiếp xúc với linh kiện

Nói cách khác, chiếc túi không loại bỏ hoàn toàn hiện tượng tĩnh điện, mà kiểm soát để điện tích không đạt đến mức nguy hiểm.

Đây là sự khác biệt cốt lõi giữa hai loại bao bì.

---

Túi PE chống tĩnh điện và túi Metal Shielding

Đây là hai loại túi thường được sử dụng nhiều nhất trong ngành điện tử.

Mặc dù đều thuộc nhóm bao bì ESD nhưng cấp độ bảo vệ hoàn toàn khác nhau.

Khả năng chống ESD

Túi PE chống tĩnh điện chủ yếu xử lý điện tích phát sinh trên chính bề mặt túi.

Trong khi đó, Metal Shielding Bag còn có khả năng:

• Giảm ảnh hưởng của điện trường bên ngoài
• Che chắn linh kiện khỏi nguồn ESD từ môi trường
• Hạn chế cảm ứng điện

Có thể hình dung như sau:

• Túi PE Antistatic giúp "không tạo thêm nguy hiểm".
• Túi Shielding còn giúp "ngăn nguy hiểm từ bên ngoài".

Đó là lý do Shielding Bag luôn được ưu tiên cho các linh kiện có giá trị cao.

---

Cấu tạo

Túi PE chống tĩnh điện thường có:

• 1 lớp hoặc 2 lớp PE
• phụ gia chống tĩnh điện

Trong khi Shielding Bag thường gồm:

• Polyester
• Kim loại hóa chân không
• PE
• Lớp bảo vệ chống mài mòn

Cấu trúc nhiều lớp giúp duy trì hiệu quả che chắn ổn định hơn trong quá trình vận chuyển.

---

Giá thành

Shielding Bag có giá cao hơn đáng kể.

Tuy nhiên, chi phí bao bì thường chỉ chiếm một tỷ lệ rất nhỏ so với giá trị của:

• CPU
• SSD
• FPGA
• PLC
• PCB công nghiệp

Do đó, việc tiết kiệm vài nghìn đồng trên một chiếc túi nhưng phải đối mặt với nguy cơ hỏng linh kiện trị giá hàng triệu đồng là quyết định không mang lại hiệu quả kinh tế.

---

Túi PE chống tĩnh điện và Moisture Barrier Bag (MBB)

Đây là hai loại bao bì thường xuất hiện cùng nhau trong sản xuất điện tử nên rất dễ bị nhầm lẫn.

Mục tiêu bảo vệ khác nhau

Túi PE chống tĩnh điện tập trung vào:

• Kiểm soát điện tích
• Hạn chế ESD

Trong khi Moisture Barrier Bag được thiết kế để:

• Ngăn hơi ẩm
• Giảm tốc độ thẩm thấu của hơi nước
• Bảo vệ linh kiện nhạy ẩm (Moisture Sensitive Device – MSD)

Hai chức năng này không thay thế cho nhau.

Một linh kiện có thể:

• Không nhạy ESD nhưng rất nhạy độ ẩm.
• Nhạy ESD nhưng ít chịu ảnh hưởng của hơi nước.
• Đồng thời nhạy với cả ESD và độ ẩm.

Ở trường hợp cuối cùng, doanh nghiệp cần sử dụng túi cản ẩm có tích hợp tính năng chống tĩnh điện, kết hợp với chất hút ẩm và thẻ chỉ thị độ ẩm theo đúng quy trình bảo quản.

---

So sánh theo từng tiêu chí kỹ thuật

---

Khi nào chỉ cần túi PE chống tĩnh điện?

Không phải mọi linh kiện đều cần sử dụng Metal Shielding Bag.

Trong thực tế sản xuất, túi PE chống tĩnh điện là lựa chọn hợp lý khi:

• Linh kiện được luân chuyển trong khu vực đã kiểm soát ESD.
• Quãng đường vận chuyển ngắn.
• Môi trường có đầy đủ bàn ESD, sàn ESD và hệ thống tiếp địa.
• Linh kiện có mức độ nhạy ESD trung bình.
• Doanh nghiệp cần tối ưu chi phí đóng gói cho sản lượng lớn.

Ví dụ:

Một nhà máy SMT sản xuất hàng chục nghìn bo mạch mỗi ngày thường sử dụng túi PE chống tĩnh điện để luân chuyển bán thành phẩm giữa các công đoạn như AOI, ICT, FCT và đóng gói cuối cùng. Trong môi trường này, toàn bộ dây chuyền đã được kiểm soát ESD nên túi PE chống tĩnh điện hoàn toàn đáp ứng yêu cầu bảo vệ.

---

Khi nào nên sử dụng túi Shielding?

Túi Shielding nên được ưu tiên khi:

• Linh kiện có giá trị cao.
• Sản phẩm phải vận chuyển đường dài.
• Hàng hóa xuất khẩu.
• Thiết bị phải đi qua nhiều môi trường không kiểm soát ESD.
• Khách hàng yêu cầu tuân thủ tiêu chuẩn ANSI/ESD hoặc IEC.
• Sản phẩm có độ nhạy ESD rất cao như CPU, FPGA, ASIC hoặc module RF.

Trong các trường hợp này, lớp che chắn của túi Shielding sẽ giúp giảm đáng kể nguy cơ linh kiện bị ảnh hưởng bởi điện trường từ môi trường xung quanh.

---

Sai lầm phổ biến khi so sánh các loại túi

Trong quá trình tư vấn cho doanh nghiệp điện tử, có một số quan điểm sai lầm xuất hiện khá thường xuyên:

• "Túi màu hồng nào cũng giống nhau." Thực tế, màu sắc không phản ánh chất lượng hay cấp độ bảo vệ. Hai túi cùng màu hồng có thể sử dụng công thức phụ gia hoàn toàn khác nhau và cho hiệu quả ESD khác nhau.
• "Túi càng đắt càng tốt." Loại túi phù hợp là loại đáp ứng đúng mức bảo vệ cần thiết. Sử dụng túi Shielding cho mọi linh kiện sẽ làm tăng chi phí mà không phải lúc nào cũng mang lại lợi ích tương xứng.
• "Đã dùng túi chống tĩnh điện thì không cần hệ thống ESD." Đây là nhận định sai. Bao bì chỉ bảo vệ linh kiện trong một phần của chuỗi sản xuất. Nếu người thao tác, bàn làm việc hoặc thiết bị vẫn tích điện, ESD có thể xảy ra trước khi sản phẩm được đưa vào túi.
• "Túi chống tĩnh điện có thể dùng mãi." Sau nhiều lần sử dụng, bề mặt túi có thể bị trầy xước, lớp phụ gia suy giảm hoặc lớp kim loại bị nứt gãy. Vì vậy, doanh nghiệp cần có quy trình kiểm tra và thay thế định kỳ thay vì tái sử dụng không giới hạn.

---

Có thể thấy rằng không tồn tại một loại túi ESD phù hợp cho mọi tình huống. Việc lựa chọn cần dựa trên sự cân bằng giữa mức độ nhạy ESD của linh kiện, điều kiện vận chuyển, yêu cầu của khách hàng và chi phí đầu tư. Đây cũng là cách mà các doanh nghiệp điện tử lớn xây dựng chiến lược bao bì: lựa chọn đúng cấp bảo vệ cho từng nhóm sản phẩm, thay vì áp dụng một loại túi cho toàn bộ dây chuyền.
